تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | BNC RF Conector | تصفيح: | النيكل مطلي |
|---|---|---|---|
| المدى الطويل: | 500 دورة | مواد الاتصال: | النحاس ، BeCu |
| المواد: | النحاس | معيار التصميم:: | IEC 60169-8 |
| النوع: | زاوية مستقيمة | جنس: | الذكور الإناث |

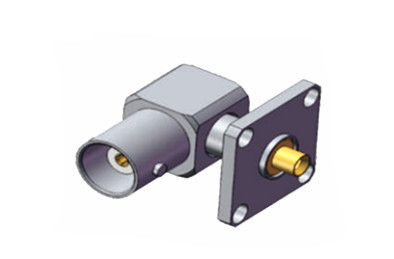

BNC إمرأة الزاوية اليمنى فلنج تركيب ربط RF ل2 # نصف مرنة / نصف صلبة كابل
موصل BNC ، المعروف أيضًا باسم Bayonet Neill، موصل BNC ، المعروف أيضًا باسم موصل Bayonet Neill-Concelman ، هو موصل RF صغير وسريع يستخدم للكابلات المتكافئة.يحتوي على اثنين من أدوات المسامير على المرفق الأنثوي التي يمكن أن تكون متزاوجة مع مجرد ربع دورة من المكسرات الارتباطموصلات BNC مناسبة بشكل خاص لإنهاء الكابلات المتجانسة المصغرة إلى شبه المصغرة مثل RG-58 ، 59 ، إلى RG-179 ، RG-316. يتم استخدامها على نطاق واسع في الإذاعة والتلفزيون ،ومعدات إلكترونية أخرى ذات ترددات لاسلكية، أدوات الاختبار، إشارات الفيديو، وكانت مرة واحدة خيار شائع لشبكات الكمبيوتر 10BASE2.مصابيح BNC مصممة لتتناسب مع عائق خصائص الكابلات في إما 50 أوم أو 75 أوميعمل بشكل جيد في تطبيقات ترددات الميكروويف المنخفضة بما في ذلك الشاشات والشبكات المحلية، وأجهزة الاتصالات السلكية واللاسلكية ومعدات الاختبار.والتي لديها تشكيل المسامير المزدوجة والتي تم تطويرها وفقًا لميل-سي-39012/16-24l ، يمكن أن تكون قابلة للتبادل مع نفس نوع الموصلات في الخارج ،تستخدم لربط الكابلات المتجانسة في معدات الراديو والأدوات.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50 أوم | |
| نطاق التردد | DC ~ 4GHz | |
| الجهد القياسي | 500 VRMS (حد أقصى لمستوى سطح البحر) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500 VRMS (حد أقصى لمستوى سطح البحر) | |
| مقاومة العزل | ≥5000 MOhm | |
| مقاومة الاتصال | الموصل الخارجي | ≤2.0mOhm |
| موصل مركزي | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
تفاصيل المنتج:
| الخصائص المادية والميكانيكية | |||
| مدرب المركز | الذكر/المغلق | النحاس | مغلفة بالذهب |
| الإناث/المقبس | النحاس Sn-P | مغلفة بالذهب | |
| الاتصال بالمرونة | برونز البريليوم | ملفوفة بالنيكل | |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ | ملفوفة بالنيكل | |
| عازلات | PTFE | ||
| حلقة الختم | مطاط السيليكون | ||
| المدى الطويل | 500 دورة | ||
| متوافقة مع RoHS | نعم.. |
| دورات التزاوج | 500 دورة |
| الاحتفاظ بالاتصال | 10N دقيقة |
| احتواء الكابلات | 100N دقيقة |
| قوة التزاوج | 0.58N أقصى |
| قوة فك الارتباط | 0.6 N max |
مواصفات البيئة:
| درجة حرارة العمل | -45 إلى +155 درجة مئوية |
| تصنيف الملكية الفكرية (متزاوج) | IP67 |
الخصائص:
التطبيق:
* أجهزة الكمبيوتر / الشبكات المحلية
* الراديو / CCTV
* النطاق العريض
* أجهزة
* الهوائيات
* الاتصالات
* أجهزة الحاسوب
* موديمات الكابلات عالية السرعة
* البث
* أنظمة الفيديو
* السيارات
* الاتصالات
* الصناعات اللاسلكية
* معدات القياس
* المحطات الأساسية
ملاحظة:
لدينا أكثر من 10000 نوع من منتجات الارتباطات (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), إذا لم يتم العثور على المرفق الذي تستخدمه،الرجاء الاتصال بنا بتفاصيلك.
