N إمرأة 50Ω فلنج PCB Mount RF Connector مع Microstrip الطويل لأداء RF الأمثل

صورة كبيرة : N إمرأة 50Ω فلنج PCB Mount RF Connector مع Microstrip الطويل لأداء RF الأمثل افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	CE ROHS
رقم الموديل:	N-50KFD28-1

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	كرتون التصدير القياسي
وقت التسليم:	في غضون 3 أسابيع
شروط الدفع:	T/T، L/C، ويسترن يونيون
القدرة على العرض:	1،000،000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	موصل محوري من النوع N	تصفيح:	المصفوفة بالذهب/المصفوفة بالنيكل
معاوقة:	50Ω	نطاق التردد:	DC ~ 11 جيجا هرتز
النموذج:	ن-KB3A	جنس:	أنثى
إبراز:	ربط الـ RF المرفوع بالنيكل,N ربط RF للشريحة الإناثية,نوع N رابط RF Coaxial , N Female Flange RF Connector , N Type RF Coaxial Connector

N إمرأة 50Ω فلنج PCB Mount RF Connector مع Microstrip الطويل

الاتصالات من النوع N هي اتصالات محورية مقبلة بالخيوط ذات قدرة جيدة على مكافحة الاهتزاز والخصائص الكهربائية ، ومجموعة ترددية نموذجية تصل إلى 11GHz.نطاق تردداتنا يمكن أن يصل إلى 18 غيغاهرتزفهي مناسبة لأنواع مختلفة من كابلات الراديو الراديوي وتستخدم عادة في مجال الطيران والفضاء الجوي والرادار والموجات الدقيقة والاتصالات الرقمية وأدوات الاختبار والقياس ، إلخ.يمكننا تخصيص مختلف نوع N الموصلات والمحولات وفقا لمتطلبات مختلفة من العملاء.

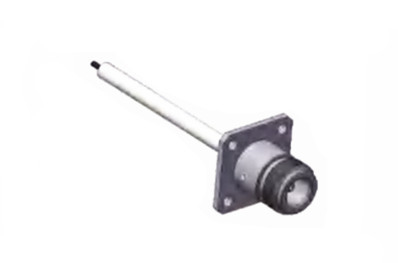

N إمرأة 50Ω فلنج PCB Mount RF Connector مع Microstrip الطويل لأداء RF الأمثل 0

المواصفات

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 11GHz ((ماكس.18GHz)
الجهد القياسي	1000VRMS* ((Max.Sea Level)
الكهرباء المقطوعة مقاومة الجهد	1500VRMS* ((max.Sea Level)
مقاومة العزل	≥5000MΩ
المقاومة المركزية	الموصل الخارجي	≤0.5mΩ
	موصل مركزي	≤1.5mΩ
VSWR	≤1.3
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	النحاس، ملفوفة بالنيكل
	الإناث	الفوسفور البرونز ملفوفة بالنيكل
اتصال مرن	الفوسفور البرونز	ملفوفة بالنيكل
الغلاف / السكن	النحاس الفولاذ المقاوم للصدأ	ملفوفة بالنيكل
مشبك الكابلات	النحاس	ملفوفة بالنيكل
عازل	PTFE
غسيل	مطاط السيليكون
المدى الطويل	500 دورة

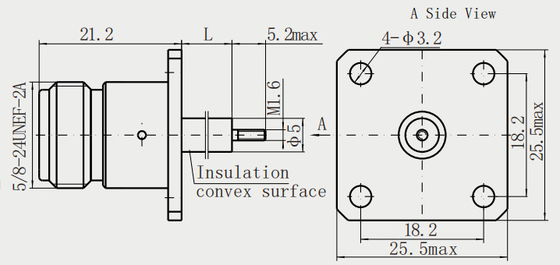

رسم مفصل

N إمرأة 50Ω فلنج PCB Mount RF Connector مع Microstrip الطويل لأداء RF الأمثل 1

التطبيقات:

رابط N هو نوع من الاتصالات المتجانسة الراديوية، يستخدم في المقام الأول لربط الكابلات المتجانسة. يتميز هذا الاتصالات بضمانها من الماء،تصميم مقاوم للطقس والاتصال المتداخل الذي يمكن تدويره ليقفل في مكانهحجمها المتوسط وتصميمها الموثوق به يجعلها واحدة من أوائل الموصلات لدعم إشارات ترددات الميكروويف.

تطبيقات الاتصالات من النوع N واسعة النطاق ، بما في ذلك على سبيل المثال لا الحصر أنظمة الاتصالات وأنظمة الرادار وأنظمة الراديو وكذلك أدوات الاختبار والقياس.بسبب قدرتها على التعامل مع ترددات تصل إلى 18GHz، فهي مناسبة بشكل خاص للأجهزة والأنظمة التي تتطلب التعامل مع إشارات عالية التردد.
