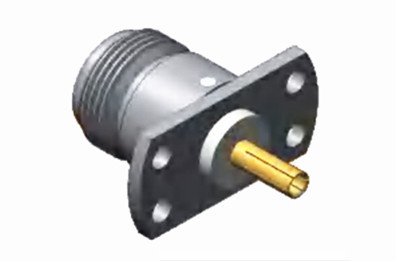

N-Type Female Flange PCB Mount RF Connector مطلي بالذهب / مطلي بالنيكل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | تصفيح: | المصفوفة بالذهب/المصفوفة بالنيكل |
|---|---|---|---|
| معاوقة: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFD19 | جنس: | أنثى |
| إبراز: | رابط مكوكي RF مطلي بالنيكل,ربط RF لـ Female Flange PCB Mount,نوع N ربط RF PCB Mount,Female Flange PCB Mount RF Connector,N Type PCB Mount RF Connector |
||
الحل النهائي لتطبيقات الراديو الراديوية عالية الأداء
الاتصالات من النوع N هي الاتصالات المتكافئة المزدوجة بالخيوط ذات القدرة الجيدة على مكافحة الاهتزاز والخصائص الكهربائية ، ومدى تردد نموذجي يصل إلى 11 غيغاهرتز.نطاق تردداتنا يمكن أن يصل إلى 18 غيغاهرتزفهي مناسبة لأنواع مختلفة من كابلات الراديو الراديوي وتستخدم عادة في مجال الطيران والفضاء الجوي والرادار والموجات الدقيقة والاتصالات الرقمية وأدوات الاختبار والقياس ، إلخ.نحن نقدم تخصيصات لمجموعة متنوعة من موصلات النوع N والمتكيفات لتلبية متطلبات العملاء المختلفة. سواء كنت بحاجة إلى زاوية مستقيمة أو مستقيمة،يمكننا توفير الحل الذي يناسب احتياجاتك.
المواصفات
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| غسيل | مطاط السيليكون | |
| عازل | PTFE | |
| المدى الطويل | 500 دورة | |

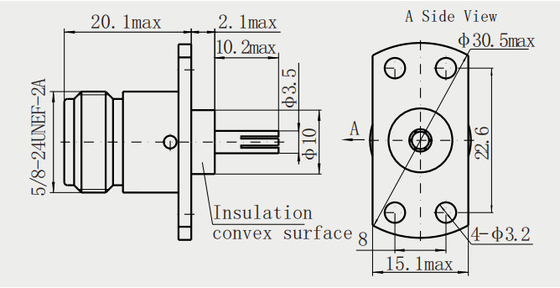

رسم مفصل
التطبيقات:
-
الطيران والفضاء الجوي: يتم استخدام موصلات النوع N بشكل شائع في أنظمة الأفيونيكس ، مثل أنظمة الاتصالات في الطائرات والملاحة والمراقبة.
-
أنظمة الرادار: تستخدم هذه الموصلات في أنظمة الرادار لتوفير اتصالات موثوقة وعالية الأداء لإرسال واستقبال إشارات RF.
-
الموجات الدقيقة والاتصالات اللاسلكية: يتم استخدام موصلات النوع N في أنظمة الموجات الدقيقة ، مثل الاتصالات عبر الأقمار الصناعية والمحطات الأساسية الخلوية ومعدات الشبكات اللاسلكية.
-
أدوات الاختبار والقياس: يتم استخدام هذه الموصلات في معدات الاختبار ومناظير التذبذب ومحللات الطيف وأدوات القياس الأخرى لضمان نقل إشارة دقيق ومستقر.
-
الأجهزة الطبية: يتم استخدام موصلات النوع N في معدات التصوير الطبية ، مثل أجهزة التصوير بالرنين المغناطيسي وأجهزة الأشعة السينية ، لتسهيل توصيل كابلات RF.
-
الإلكترونيات الاستهلاكية: يمكن العثور على هذه الموصلات في العديد من الأجهزة الإلكترونية الاستهلاكية ، بما في ذلك التلفزيونات والإذاعات وأنظمة الصوت ، لربط كابلات RF والهوائيات.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| رابط RF MCX/MMCX |
| وصلة SMP/SSMP RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
