أداء عال 110GHz فولاذ المقاوم للصدأ رجل إلى إمرأة مكيف ربط RF
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | مطلي بالذهب / مطلي بالنيكل | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | بنفايات ISO-9001-2015 | عازل: | بي إل إف |
| النوع: | محول الترددات اللاسلكية | الجنس: | ذكر إلى أنثى |
| المدى الطويل: | 500 دورة | ||
| إبراز: | محول ربط 110GHz RF,محول ربط RF من الفولاذ المقاوم للصدأ,محول ربطات الراديو اللاسلكي عالي الأداء,Stainless Steel RF Connector Adapter,High Performance RF Connector Adapter |
||

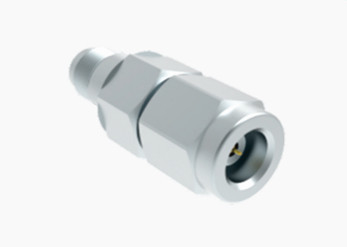

أداء عال 110GHz فولاذ المقاوم للصدأ رجل إلى إمرأة مكيف ربط RF
وصلة سلسلة 1.0 هي وصلة موجة مليمتر عالية الأداء مصممة للاستخدام في التطبيقات عالية التردد. يمكنها التعامل مع الترددات تصل إلى 110GHz ،مما يجعلها مثالية للاتصالات المليمترية و أنظمة الراداريحتوي هذا المرفق على اتصال متداخل هوائي ، مما يضمن نقل إشارة مستقر وموثوق به.حجمها المدمج وتصميمها الخفيف يجعل من السهل دمجها في أنظمة مختلفة، بينما تتيح قدرات الترددات العالية فائقة نقل الإشارات بكفاءة. بشكل عام ، يعد رابط سلسلة 1.0 خيارًا متعدد الاستخدامات وموثوق به لتطبيقات الترددات العالية.
المواصفات:
| الخصائص الكهربائية | |
| عائق | 50Ω |
| نطاق التردد | DC ~ 110غيغاهرتز |
| الكهرباء المقطوعة مقاومة الجهد | 250VRMS* |
| مقاومة العزل | ≥5000MΩ |
| VSWR | ≤1.1+0.005f |
| درجة الجودة | درجة عالية الأداء |
| الخصائص المادية والميكانيكية | |
| موصل مركزي | البريليومالبرونز Gملصق قديم |
| الموصل الخارجي | البريليومالبرونز Gملصق قديمالصلب المقاوم للصدأ |
| العزلدالكهرباء | PLF |
| نطاق الحرارة | -55 ~ +125°C |
السمة
1هيكل التصميم
* أشكال منفذ متنوعة: تتوفر موصلات 1.0mm RF المتجانسة في أشكال مختلفة ، مثل 1.0mm-1.0mm ، 1.0mm-1.85mm ، وما إلى ذلك ، مما يوفر مجموعة واسعة لتلبية احتياجات معدات الاختبار المختلفة.
* التحديات والابتكارات في خفض القطر: تشمل تصميم المرفق تحديات كبيرة في الأبعاد والمواد والمعالجة.مثل الجدران الرقيقة للغاية ومتطلبات التسامح الصارمة، مما يعكس استخدام تكنولوجيا التصنيع عالية الدقة.
2التصنيع الدقيق
معالجة عالية الدقة: من التصميم المحسّن للمحاكاة إلى التصنيع الدقيق،مثل تصميم تحسين المحاكاة المشتركة والمعالجة الدقيقة لجوفة الموجه الموجوي وقسم الانتقال، والتي تظهر التأثير الكبير لعمليات التصنيع على الأداء

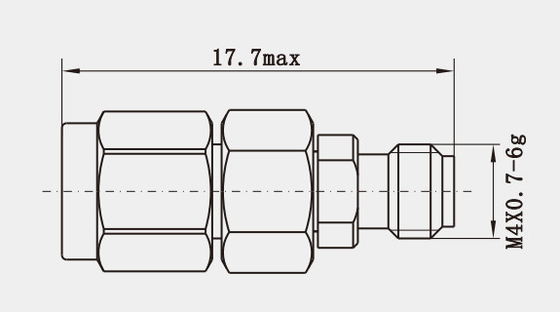

الخطوط العريضة الرسم ((ملم) وصورة منأداء عال 110GHz فولاذ المقاوم للصدأ رجل إلى إمرأة مكيف ربط RF
التطبيق:
1التطبيقات في اختبار الروابط عالية التردد
* ضمان جودة نقل الإشارة: في روابط الترددات العالية، دور المرفق أمر حاسم. إنه يعمل كجسر بين الجهاز الخاضع للاختبار (DUT) وأداة الاختبار،ضمان نقل إشارات عالية الجودة في الرابط.
* تقليل تعقيد النظام: يمكن استخدام موصل محوري RF 1.0mm لتبسيط تكوين معدات الاختبار ، مما يقلل من الاتصالات المتقاطعة الداخلية وعدم اليقين ،وبالتالي تحسين عملية الاختبار وتحسين الكفاءة .
2اختبار نظام الموجات الميليمترية
* دعم مجموعة واسعة من احتياجات الاختبار: مناسبة لاحتياجات الاختبار من DC إلى 110GHz ، تغطي الأحجام الأكثر استخدامًا في أنظمة الموجات الميكروويفية والأمواج المليمترية مثل 3.5mm و 2.92mm ،توفر مرونة كبيرة ومجموعة واسعة من التطبيقات .
* تحسين دقة الاختبار وكفاءته: مع انعكاس منخفض وكرارية عالية ، يمكن لمرفق 1.0mm تقليل أخطاء القياس بفعالية وضمان دقة نتائج الاختبار
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
أجهزة تحويل الصوت اللاسلكي الأخرى
1. 1.0ملم المرأة إلى المرأة مكيّف RF
(رقم الطراز: 1.0-KK)
2. 1.0ملم من ذكر إلى ذكر محول RF
(رقم الطراز: 1.0-JJ)
ملاحظة:
لدينا أكثر من 10000 نوع منالمكيفإذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
