تفاصيل المنتج:
شروط الدفع والشحن:
|
| طلاء: | مطلي بالذهب / التخميل | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | الصينية | عازل: | الـ PEI/PLF |
| النوع: | موصل RF | الجنس: | أنثى |
| المدى الطويل: | 500 دورة | ||
| إبراز: | MSSM ربط RF الإناث من الفولاذ المقاوم للصدأ,1.0mm RF رابط محوري,موصلات MSSM RF ذات القطب العكسي |
||
1. الاتصالات عبر الأقمار الصناعية: تتطلب الاتصالات عبر الأقمار الصناعية موصلات RF عالية الأداء لضمان نقل إشارة مستقر، وتجعل الموثوقية والاستقرار لموصلات MSSM مثالية لمعدات الاتصالات عبر الأقمار الصناعية.
تتميز سلسلة MSSM بأنها موصلات موجات ملليمترية عالية الأداء، وتتمتع بنطاق تردد يصل إلى 40 جيجاهرتز. تتميز هذه الموصلات بوصلات ملولبة لواجهة الهواء وهي قابلة للتبديل مع موصلات سلسلة SSMA، مما يوفر تنوعًا. تجدر الإشارة إلى أن سلسلة MSSM تتميز بحجمها الصغير وتصميمها خفيف الوزن وتردد تشغيلها العالي واتصالها الموثوق. نظرًا لهذه الميزات، يتم استخدامها على نطاق واسع في قياسات الميكروويف عالية التردد وأجهزة الموجات المليمترية.
المواصفات:
ملاحظة: تستند البيانات المحددة للنموذج إلى البيانات الموجودة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |
| المعاوقة | 50 أوم |
| نطاق التردد | DC~40جيجاهرتز |
| جهد عزل العوازل | 500فولت ذروة القيمة الفعالة* |
| مقاومة العزل | ≥5000 ميجا أوم |
| نسبة الموجة المستقرة | ≤1.07+0.007f |
| درجة الجودة | درجة الأداء العالي |
| الخصائص المادية والميكانيكية | |
| الموصل المركزي | برونز مطلي بالذهبفولاذ مقاوم للصدأ مع تخميلالعزل |
| بريليوم | برونز مطلي بالذهبفولاذ مقاوم للصدأ مع تخميلالعزل D |
| عازلPLF/PEIنطاق درجة الحرارة | -55 ~ +125 |
| درجة مئوية | الميزة:1. تصميم مصغر: موصلات MSSM هي موصلات RF مصغرة للتطبيقات التي تتطلب توفير المساحة، مثل أجهزة الاتصالات المتنقلة والهوائيات الصغيرة. يساعد حجمها المدمج على تحقيق اتصالات عالية الأداء في مساحة محدودة. |
2. آلية قفل اللولب: تتميز هذه الموصلات بتصميم قفل لولبي يوفر قوة ميكانيكية موثوقة وأداء كهربائيًا. تضمن آلية قفل اللولب اتصالًا مستقرًا وموثوقًا، حتى تحت الاهتزاز أو في البيئات القاسية.
3. قابلية التبادل والتوافق: موصلات MSSM متوافقة مع موصلات سلسلة SSMA، مما يعني أنه يمكن استخدامها بشكل متبادل، مما يوفر للمستخدمين مزيدًا من المرونة والراحة. يسمح هذا التوافق للمستخدمين باختيار نوع الموصل الأنسب لاحتياجاتهم الخاصة.
4. موثوقية عالية: تشتهر موصلات MSSM بموثوقيتها واستقرارها العاليين، وهي قادرة على الحفاظ على أداء مستقر في ظل مجموعة متنوعة من الظروف البيئية. هذا ضروري لضمان استمرارية وموثوقية أنظمة الاتصالات.
الرسم التخطيطي (مم) وصورة

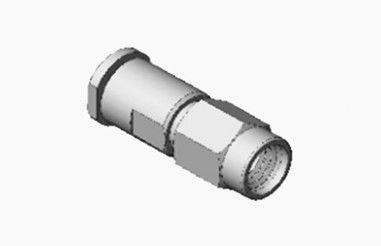

موصل RF متحد المحور من الفولاذ المقاوم للصدأ من نوع MSSM ذو قطبية عكسية للإناثالتطبيق:1. الاتصالات عبر الأقمار الصناعية: تتطلب الاتصالات عبر الأقمار الصناعية موصلات RF عالية الأداء لضمان نقل إشارة مستقر، وتجعل الموثوقية والاستقرار لموصلات MSSM مثالية لمعدات الاتصالات عبر الأقمار الصناعية.
![]()
2. معدات قياس RF عالية الدقة: في مجال اختبار وقياس RF، يعد الاتصال الدقيق هو المفتاح لضمان دقة نتائج القياس. تجعل الخصائص عالية الأداء لموصلات MSSM مناسبة لمجموعة متنوعة من معدات قياس RF عالية الدقة.
3. محطات قاعدة الاتصالات المتنقلة: تتطلب محطات قاعدة الاتصالات المتنقلة عددًا كبيرًا من موصلات RF لتوزيع الإشارة واستقبالها، ويجعل التصميم المصغر والموثوقية العالية لموصلات MSSM مثالية لبناء وصيانة محطات قاعدة الاتصالات المتنقلة.
كتالوج المنتجات:
محول RF
محول الدليل الموجي إلى متحد المحور
| أختام زجاجية معدنية محكمة |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| مجموعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF من النوع TNC |
| موصل RF من النوع N |
| موصل RF من النوع BNC موصلات الموجات المليمترية (2.4 مم، 2.92 مم) |
| محولات RF أخرى 1.0 مم |
| 1. محول RF أنثى إلى أنثى 1.0 مم |
(رقم الموديل: 1.0-KK)
2. محول RF ذكر إلى ذكر 1.0 مم
(رقم الموديل: 1.0-JJ)
![]()
![]()
ملاحظة:
لدينا أكثر من 10000 نوع من
![]()
![]()
المحولات،
إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
