50Ω مادة الفولاذ المقاوم للصدأ MSSM ربط RF Coaxial الإناث مع رقاقات صغيرة مطلية بالنيكل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | مطلي بالذهب / مطلي بالنيكل | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | الصينية | عازل: | بي إل إف |
| النوع: | محول الترددات اللاسلكية | الجنس: | أنثى |
| المدى الطويل: | 500 دورة | ||
| إبراز: | رابط مكوكي RF مطلي بالنيكل,جهاز اتصال مكوكي للفيروسات اللاسلكية,50Ω ربط RF Coaxial,Micro-strip RF Coaxial Connector,50Ω RF Coaxial Connector |
||
MSSM الإناث الفولاذ المقاوم للصدأ المواد RF رابط كوكسيال مع شريط ميكرو
رابط سلسلة 1.0 هو وصلة موجة مليمتر متقدمة مصممة لتطبيقات التردد العالي ، قادرة على إدارة الترددات تصل إلى 110 جيجا هرتز.إنها مناسبة بشكل خاص للاتصالات المليمترية و أنظمة الراداريحتوي هذا المرفق على اتصال متداخل مع الهواء ، ويضمن نقل إشارة مستقر وموثوق به. تصميمه المدمج وخفيف الوزن يسهل التكامل بسهولة في أنظمة مختلفة ،في حين أن قدرات الترددات العالية للغاية تسمح بنقل إشارة فعالةباختصار، وصلة سلسلة 1.0 هي خيار متعدد الاستخدامات وموثوق به لتطبيقات الترددات العالية.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |
| عائق | 50Ω |
| نطاق التردد | DC ~ 110غيغاهرتز |
| الكهرباء المقطوعة مقاومة الجهد | 250VRMS* |
| مقاومة العزل | ≥5000MΩ |
| VSWR | ≤1.1+0.005f |
| درجة الجودة | درجة عالية الأداء |
| الخصائص المادية والميكانيكية | |
| موصل مركزي | البريليومالبرونز Gملصق قديم |
| الموصل الخارجي | البريليومالبرونز Gملصق قديمالصلب المقاوم للصدأ |
| العزلدالكهرباء | PLF |
| نطاق الحرارة | -55 ~ +125°C |
السمة
1مادة الموصل الداخلي: عادة ما يكون النحاس المطلي بالذهب أو النحاس البريليوم ، والذي يستخدم النحاس البريليوم عادة في الموصل الداخلي للاتصالات الإناث بسبب مرونتها الأفضل.
2المواد الكهربائية: PTFE ، PEI ووسائط الهواء ، إلخ ، وسائط الهواء لديها ثابت منخفض ، مما يجعل الاتصال لديه تردد قطع أعلى.
3مادة الموصل الخارجي: عادة ما تكون الفولاذ المقاوم للصدأ أو طبقة النحاس ، الموصل الخارجي من الفولاذ المقاوم للصدأ أكثر استدامة ، ولكن تكلفة التصنيع أعلى أيضًا.

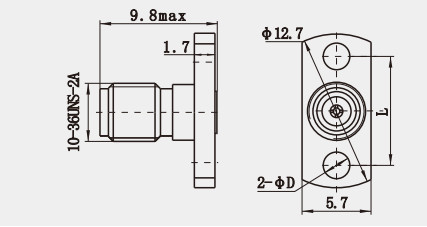

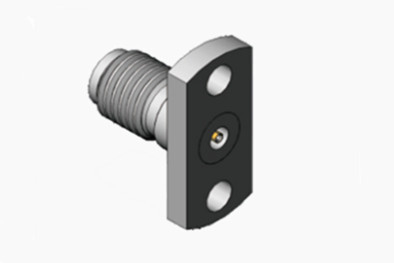

الخطوط العريضة الرسم ((ملم) وصورة منMSSM الإناث الفولاذ المقاوم للصدأ المواد RF رابط كوكسيال مع شريط ميكرو
التطبيق:
1مجال الاتصالات: في الاتصالات المتنقلة، البيانات اللاسلكية، أنظمة الطلبات وغيرها من المعدات،يتم استخدام موصلات MSSM RF المتكافئة لنقل إشارات تردد الموجات الدقيقة لضمان نقل مستقر للإشارات عالية التردد.
2البحث العلمي: في البحث العلمي والتجربة،تستخدم الموصلات المتجانسة لـ MSSM RF لربط مجموعة متنوعة من معدات وأدوات اختبار RF من أجل قياس وتحليل إشارات التردد العاليدقة عالية وموثوقيتها حاسمة لدقة البحوث العلمية.
3المجال الصناعي: في الإنتاج الصناعي ، يتم استخدام موصلات MSSM RF Coaxial لربط مجموعة متنوعة من معدات التحكم في RF وأجهزة الاستشعار لتحقيق التحكم والرصد الآليين.أدائها الكهربائي المستقر والمتانة الميكانيكية تجعلها مناسبة للبيئات الصناعية القاسية.
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
أجهزة تحويل الصوت اللاسلكي الأخرى
1. 1.0ملم المرأة إلى المرأة مكيّف RF
(رقم الطراز: 1.0-KK)
2. 1.0ملم من ذكر إلى ذكر محول RF
(رقم الطراز: 1.0-JJ)
ملاحظة:
لدينا أكثر من 10000 نوع منالمكيفإذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
