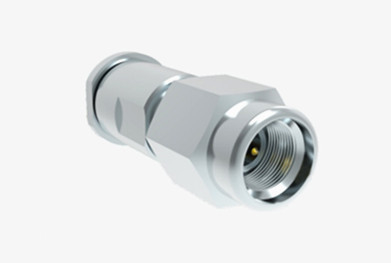

محولات الفولاذ المقاوم للصدأ MSSM RF الذكور للكابل MF30A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | المصفوفة بالذهب / التخفيف | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | الصينية | عازل: | الـ PEI/PLF |
| النوع: | موصل RF | الجنس: | ذكر |
| المدى الطويل: | 500 دورة | ||
| إبراز: | رابط RF الذكور MSSM,ستانلس ستيل موصل RF معالج,رابط الراديو اللاسلكي الكابل MF30A |
||
* معدات الاختبار والقياس: تستخدم مولدات إشارات التردد اللاسلكي ومحللات الشبكات وأجهزة الاختبار والقياس الأخرى موصلات MSSM لنقل إشارات مرجعية مستقرة ونتائج قياس، وهو أمر بالغ الأهمية لتحسين دقة الاختبار.
تتميز تشكيلة منتجات MSSM بوصلات موجات ملليمترية عالية الأداء مصممة لدعم ترددات تصل إلى 40 جيجاهرتز. تستخدم هذه الموصلات وصلات ملولبة بواجهة هوائية وتوفر التوافق مع موصلات سلسلة SSMA. تتميز موصلات سلسلة MSSM بأبعادها المدمجة وخفة وزنها وتردد التشغيل المرتفع والاتصال الآمن، وتستخدم على نطاق واسع في قياسات الميكروويف عالية التردد وتطبيقات الموجات المليمترية.
المواصفات:
ملاحظة: البيانات المحددة للنموذج تستند إلى البيانات الموجودة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |
| المعاوقة | 50 أوم |
| نطاق التردد | DC~40جيجاهرتز |
| جهد مقاومة العوازل | 500فولت ذروة القيمة الفعالة* |
| مقاومة العزل | ≥5000 ميجا أوم |
| نسبة الموجة المستقرة | ≤1.07+0.007f |
| درجة الجودة | درجة الأداء العالي |
| المواد والخصائص الميكانيكية | |
| الموصل المركزي | برونز مطلي بالذهب; تخميل الفولاذ المقاوم للصدأالعزل |
| بريليوم | برونز مطلي بالذهب; تخميل الفولاذ المقاوم للصدأالعزل D |
| عازلPLF/PEIنطاق درجة الحرارة | -55 ~ +125 |
| درجة مئوية | الميزة:* تصميم مدمج: ينتمي موصل MSSM إلى عائلة الموصلات المصغرة، مما يجعله صغيرًا جدًا ومناسبًا للاستخدام في الأجهزة الإلكترونية ذات المساحة المحدودة. |
* التوافق مع السلاسل المصغرة الأخرى: يمكن توصيل موصل MSSM بموصلات RF المحورية الصغيرة الأخرى مثل SSMA و SSMB دون تلف، مما يوفر توافقًا ومرونة جيدة في الاستخدام.
* وظائف داخلية متكاملة: بالإضافة إلى الاتصال الأساسي، يمكن لموصلات MSSM دمج وظائف داخلية مثل الترشيح وتعديل الطور والخلط لتلبية احتياجات الأجهزة متعددة الوظائف.

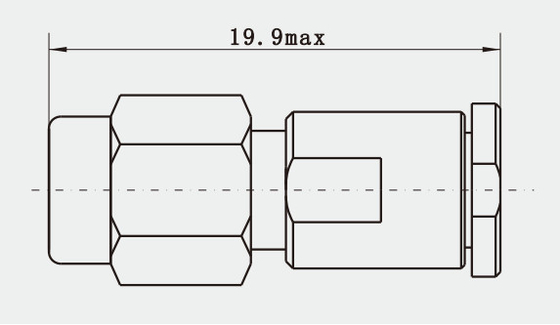

رسم تخطيطي (مم) وصورة لـ
تخميل الفولاذ المقاوم للصدأ MSSM موصل RF ذكر لكابل MF30Aالتطبيق:* معدات الاختبار والقياس: تستخدم مولدات إشارات التردد اللاسلكي ومحللات الشبكات وأجهزة الاختبار والقياس الأخرى موصلات MSSM لنقل إشارات مرجعية مستقرة ونتائج قياس، وهو أمر بالغ الأهمية لتحسين دقة الاختبار.
* الأجهزة الطبية: تستخدم بعض أجهزة التصوير الطبي مثل أجهزة التصوير بالرنين المغناطيسي وأجهزة الأشعة المقطعية أيضًا موصلات RF المحورية MSSM لضمان نقل إشارات صور عالية الجودة.
كتالوج المنتجات:
محول RF
محول الدليل الموجي إلى محوري
| أختام زجاجية معدنية محكمة |
| موصل سلسلة J30J |
| مفاصل دوارة للميكروويف |
| تجميعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF BNC موصلات الموجات المليمترية (2.4 مم، 2.92 مم) |
| محولات RF أخرى 1.0 مم |
| 1. محول RF أنثى إلى أنثى 1.0 مم |
(رقم الموديل: 1.0-KK)
2. محول RF ذكر إلى ذكر 1.0 مم
(رقم الموديل: 1.0-JJ)
ملاحظة:
لدينا أكثر من 10,000 نوع من
المحولات،
إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلكالتفاصيل.
