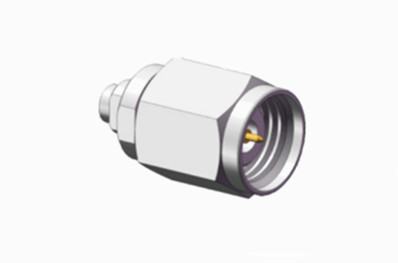

2.4 ملم ربط كابل الراديو الراديوي الذكر لـ 1 # كابل موجة مليمتر نصف جامد / نصف مرن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | 2.4mm RF المحوري Conector | طلاء: | تخميل |
|---|---|---|---|
| عائق: | 50Ω | شهادة: | الصينية |
| النوع: | ذكر | طول الحياة: | 500 دورة |
| التطبيق: | الكمبيوتر / الشبكات المحلية | المواد: | الفولاذ المقاوم للصدأ |
| إبراز: | 2.4 ملم ربط كابل الراديو الراديوي الذكر,كابل الموجة المليمترية,ربط كابل RF شبه مرن,Millimetre Wave Cable RF Cable Connector,Semi-flexible RF Cable Connector |
||
2.4 ملم ربط كابل الراديو الراديوي الذكر لـ 1 # كابل موجة مليمتر شبه جامد / نصف مرن
رابط سلسلة 2.4 هو رابط موجة مليمتر يقدم أداءً عالياً للعمليات تصل إلى 50 جيجا هرتز. يستخدم واجهة هوائية واتصال متداخل.
تم تصميم أجهزة توصيل سلسلة 2.4 للترددات التي تصل إلى 50GHz وتتميز بواجهة الهواء والاتصالات المتداخلة. وهي معروفة بحجمها الصغير ، والبناء الخفيف ،القدرة على التردد العالي، والاتصالات الموثوق بها. يتم استخدام هذه الاتصالات على نطاق واسع في قياسات الموجات الدقيقة عالية التردد ومعدات الموجات المليمترية.

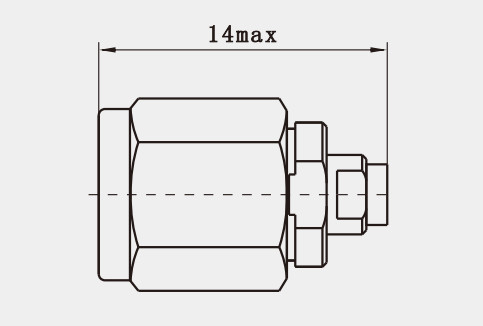

الخطوط العريضة2.4 ملم ربط كابل الراديو الراديوي الذكر لـ 1 # كابل موجة مليمتر شبه جامد / نصف مرن :(مم)
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
مواصفات2.4 ملم ربط كابل الراديو الراديوي الذكر لـ 1 # كابل موجة مليمتر شبه جامد / نصف مرن (ملم):
|
الخصائص الكهربائية
|
||||
|
عائق
|
50Ω
|
|||
|
نطاق التردد
|
DC √50GHz
|
|||
|
الجهد القياسي
|
170VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
الكهرباء المقطوعة مقاومة الجهد
|
500VRMS (حد أقصى لمستوى سطح البحر)
|
|||
|
مقاومة العزل
|
≥5000MΩ
|
|||
|
مقاومة الاتصال |
الموصل الخارجي
|
≤2mΩ
|
||
|
موصل مركزي
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
رسم مفصل2.4 ملم ربط كابل الراديو الراديوي الذكر لـ 1 # كابل موجة مليمتر شبه جامد / نصف مرن(ملم:
الخصائص:
1أداء التردد العالي:
نطاق التردد: تم تصميم موصل 2.4mm للاستخدام حتى 50GHz ، مناسبة للتطبيقات التي تتطلب عرض النطاق الترددي الواسع.
لا توجد أوضاع مرتبة أعلى: عند 50 جيجاهرتز ، لا ينتج رابط 2.4 مم أوضاع مرتبة أعلى ، مما يضمن نقل إشارة واضح ودقيق.
واجهة عالية الأداء: يظهر هذا المرفق خصائص واجهة عالية الأداء داخل 50 جيجا هرتز ، مما يجعله ممتازًا لتطبيقات الترددات العالية.
2تصميم صغير:
الحجم والوزن: مع قطر الموصل الخارجي من 2.4mm ، فإن مرفق 2.4mm أصغر وأخف وزنا من مرفقات الموجة المليمترية الأخرى ،مما يجعلها مثالية لتطبيقات محدودة في المساحة و محمولة.
التوافق الميكانيكي: وصلة 2.4 ملم متوافقة ميكانيكيا مع وصلات صغيرة أخرى مثل وصلة 1.85 ملم ولكن لا يمكن توصيلها مباشرة إلى أحجام أكبر مثل 2.92 ملم، 3.5 ملم،أو موصلات SMA، وضمان تكامل النظام والسلامة.
التطبيق:
1قياس الدقة
محلل الشبكة عالية التردد: يستخدم رابط 2.4 ملم على نطاق واسع في محللات الشبكة عالية التردد مع ترددات تشغيل تصل إلى 50 جيجا هرتز.تتطلب هذه التطبيقات دقة عالية وموثوقية من الموصلات لضمان الدقة والتكرار في القياسات.
معدات قياس الميكروويف: في معدات الميكروويف التي تتطلب قياسات دقيقة ، يفضل موصل 2.4 مم لأدائه الكهربائية الممتازة والاستقرار الميكانيكي.تصميمه المدمج يسمح بالتركيب في أجهزة القياس ذات المساحة المحدودة مع توفير اتصال عالي الأداء.
2تحليلات الشبكة عالية التردد
تطبيقات درجة الأدوات: هو أول منتج متاح في التصنيع والأدوات والمعايير ، مما يجعله يستخدم على نطاق واسع في أدوات الاختبار المختلفة عالية التردد.هذه الموصلات يمكن أن تتحمل ترددات الاستخدام العالية مع الحفاظ على الأداء المستقر على المدى الطويل.
واجهات الاختبار الموحدة: بسبب تصميمها الموحد وقبول الصناعة على نطاق واسع ، أصبح رابط 2.4 ملم هو الواجهة المفضلة للعديد من معدات الاختبار الموحدة ،ضمان التوافق والتشغيل التشغيلي بين الأجهزة.
المنتجات ذات الصلة
| 2.4-J506G-2 | 2.4 ملم ربط رفي من الفولاذ المقاوم للصدأ للرأس للكابل CXN3506/MF108A |
| 2.4-J130G | 2.4mm ربط RF الذكر للكابل MF30A |
| 2.4-JB2G-1 | 2.4 ملم ربط RF ذكر من الفولاذ المقاوم للصدأ للكابل 2 # نصف صلب / مرن |
ملاحظة:
لدينا أكثر من 10000 نوع منالمرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
