K2.92 الجهاز الرقمي الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع

صورة كبيرة : K2.92 الجهاز الرقمي الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع افضل سعر

تفاصيل المنتج:

Place of Origin:	China
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO-9001-2015
Model Number:	K-JB1G

شروط الدفع والشحن:

Minimum Order Quantity:	10pcs
الأسعار:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 5-7 workdays(for stocks)
Payment Terms:	L/C, T/T, Western Union
Supply Ability:	35000pcs/year

مفصلة وصف المنتج

Material:	Brass/Stainless Steel	Gender:	Male
Product name:	2.92mm,K type,SMK	Keywords:	Cable connector
Item:	Millimeter Wave Connectors	Plating:	Gold Plated/Nickel Plated
Application:	RF	Insulator:	PTFE
إبراز:	K2.92 الجهاز الذكورية اللاسلكية الراديوية,كابل الموجة المليمترية ربط مكوكسي RF,رابط كوكسيال من الفولاذ المقاوم للصدأ , Millimetre Wave Cable RF Coaxial Connector , Stainless Steel RF Coaxial Connector

K2.92 الجهاز الرقمي الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع

تم تصميم موصلات 50Ω ذات المحورية عالية الدقة 2.92 ملم (أنثى) لتطبيقات RF والمايكروويف ذات الغرض العام.هذه الموصلات عالية الأداء تستخدم على نطاق واسع في مختلف بيئات الاختبار والقياس، من الاتصالات الخلوية إلى الأقمار الصناعية، وضمان المعدات المناسبة والكابلات المقابلة. المصنوعة من الفولاذ المقاوم للصدأ القوي، تم بناء هذه الاتصالات لتحمل الاستخدام المتكرر.ويتميزون بالكهرباء الديولكتريك الهواء ودعم موصل مركز بلاستيكي منخفض الخسارة.

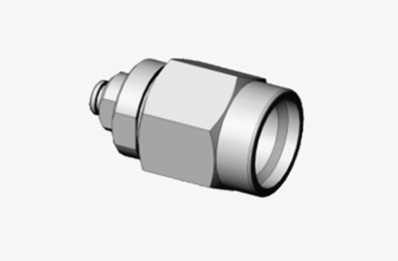

K2.92 الجهاز الرقمي الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع 0

الخصائص:

1المظهر والخصائص الهيكلية:
يحصل رابط K2.92 على اسمه من القطر الداخلي للموصل الخارجي ، الذي يقيس 2.92 مم.
هذا المرفق يستخدم جهاز كهربائي كهربائي للمساعدة في تحسين كفاءة الإرسال، وخاصة في الترددات العالية.
من حيث التصميم ، يحتوي رابط K2.92 على بنية مماثلة لموصلات SMA و 3.5mm ولكنها أكثر تكثيفًا ومناسبة لتطبيقات الترددات العالية.
2أداء التردد العالي:
تم تصميم رابط K2.92 لدعم ترددات تشغيلية تصل إلى 40GHz ، لتغطية احتياجات نطاق موجة المليمتر.
يضمن تصميمه الأمثل أن يحتفظ المرفق بنسبة موجة ثابتة منخفضة الجهد (VSWR) وخسارة إدراج منخفضة في ترددات تصل إلى 40GHz ،تحسين جودة النقل وكفاءته بشكل كبير.

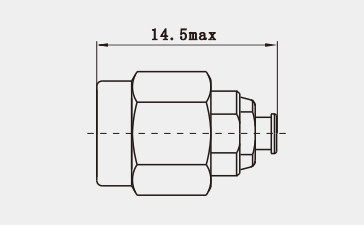

رسم الخطوط العريضة ((ملم):

K2.92 الجهاز الرقمي الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع 1

المواصفات(ملم):

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

عائق	50 Ω
نطاق التردد	DC - 40GHz
تصنيف الجهد	250 VRMS (حد أقصى مستوى سطح البحر)
الجهد الكهربائي المقاوم للطاقة	750 VRMS (حد أقصى مستوى سطح البحر)
نسبة موجة الجهد الثابت VSWR	≤ 1.05 + 0.005f
مقاومة الاتصال	موصل المركز ≤ 3.0 مΩ
	الموصل الخارجي ≤ 2.0 mΩ
مقاومة العزل	≥ 5000 MΩ

الموصل الداخلي	سدادة الذكور: نحاس، مطلية بالذهب
	(بيكو) ، مطلية بالذهب
اتصال مرن	بيكو مطلي بالنيكل
الجسم / القشرة / السكن	النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب
عازل	PEI
غسيل	مطاط السيليكون
الحرارة	-55°C ~ +125°C
المدى الطويل	500 دورة
عزم الدوران	0.79 ~ 1.13 ن.م

التطبيق:
1التطبيقات في الاتصالات:
في تكنولوجيا الاتصالات الحديثة ، يزداد الطلب على نقل الإشارات عالية التردد باستمرار ، وخاصة في نطاق موجة المليمتر.تغطي النطاق الكامل لـ 8 ملم.
مع تسويق تكنولوجيا الجيل الخامس واستكشاف تكنولوجيات الاتصالات 6G في المستقبل، واستخدام موصلات K2.92 في بناء محطة القاعدة، ومعدات الشبكة،ونظم الاتصالات عبر الأقمار الصناعية أصبحت أكثر انتشاراأدائها الكهربائي المتفوق والخصائص الميكانيكية تضمن معدلات بيانات عالية وفترة تأخير منخفضة.
2تطبيقات في الاختبار والقياس:
يلعب رابط K2.92 دورًا رئيسيًا في العديد من أدوات الاختبار عالية الأداء ومعدات القياس. على سبيل المثال ، في محللي الشبكات ومحللات الطيف ومولدات الإشارات.يستخدم هذا المرفق لنقل إشارات القياس الدقيقةبالنسبة لمهندسي البحث والتطوير، فإن رابط K2.92 هو الخيار الأول لربط ألواح الاختبار بأجهزة تجريبية أخرى عند إجراء أبحاث تكنولوجيا الموجات المليمترية.كما أنها تظهر أهميتها في أبحاث التيرا هيرتز واختبار المواد.

غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:

رقم الجزء	الوصف
K-KFD14	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-KFD75G	الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
K-KFD8	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-JFD9G	الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
