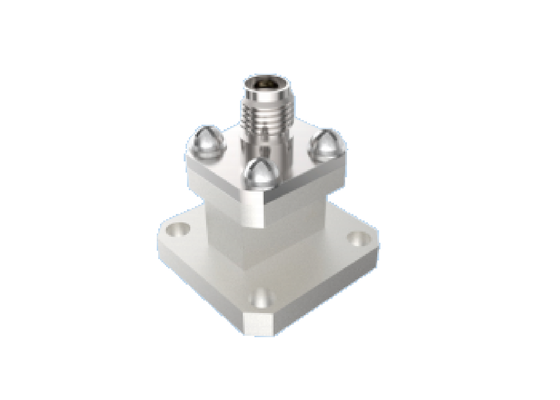

BJ220/WR 42 توجيه الموجات إلى 2.92mm K Type Adapter 18GHz~26.5GHz إطلاق نهاية أجهزة الاتصال اللاسلكية الجوية الفضائية RF باستخدام النطاق K
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | WR42 إلى محول من النوع المحوري K | نموذج: | بتزه-H1H-3 |
|---|---|---|---|
| نطاق التردد: | 18 جيجا هرتز ~ 26.5 جيجا هرتز | قائد المركز: | سبيكة النحاس ، طلاء الذهب |
| الموصل الخارجي: | سبائك الألومنيوم، لون الطبيعة الأكسدة الموصلة | بناء: | إنهاء الإطلاق |
| ميناء محوري: | 2.92ملم ربط RF | منفذ الدليل الموجي: | BJ220/WR42 |
| طريقة جبل: | 4 ثقوب جبل شفة | VSWR: | <1.25 |
| فقدان الإدراج: | <0.25db | ||
| إبراز: | 2.92ملم محول موجات الراديو,موصلات RF الفضاء الجوي في النطاق K,وصلة إطلاق نهاية 18GHz-26.5GHz |
||
وصف المنتج:
محول موجي إلى موصل RF من النوع K (2.92 مم) لموجات المليمتر
تنتج شركة Elite Electronics محولات موجية إلى محورية بدرجة الطيران، متوفرة في نوعين هيكليين: نوع الإطلاق الطرفي ونوع الزاوية اليمنى. تتراوح نطاقات التردد من 5.3 جيجاهرتز إلى 145 جيجاهرتز. تشمل منافذ الموجات المستطيلة: BJ70(WR137)، BJ84(WR112)، BJ100(WR90)، BJ120(WR75)، BJ140(WR62)، BJ180(WR51)، BJ220(WR42)، BJ260(WR34)، BJ320(WR28)، BJ400(WR22)، BJ500(WR19)، BJ620(WR15)، BJ740(WR12)، BJ900(WR10)، BJ 1200(WR8). تغطي الواجهة المحورية سلسلة SMA، 2.92 مم، 2.4 مم، 1.85 مم، 1.0 مم، 0.8 مم. يدعم كل منفذ موجي عرض النطاق الترددي الكامل للموجات. تتميز هذه المنتجات بهيكل موثوق،أبعاد خارجية مدمجة، أداء كهربائي ممتاز مع اتساق جيد، ووزن خفيف (≤20 جم)، وتستخدم على نطاق واسع في أنواع مختلفة من المركبات الفضائية.
موصل RF 2.92 مم يُعرف أيضًا باسم موصل النوع K، وهو موصل موجات مليمترية مستخدم على نطاق واسع بحد أقصى تردد تشغيل يصل إلى 40 جيجاهرتز. نوفر موصلات كابلات، وموصلات تثبيت شفة، وموصلات حاجز لموصلات RF 2.92 مم. يتميز بواجهة عازلة هوائية، وهو قابل للتبديل والتوافق بالكامل مع موصلات سلسلة SMA و 3.5 مم، ويوفر فوائد رئيسية تشمل الحجم المدمج، والتصميم خفيف الوزن، وتردد التشغيل العالي، والاتصال المستقر والموثوق.
الأبعاد الخارجية للموجة WR42 إلى موصل RF 2.92 مم :
رقم الموديل: BTZH-H1H-3
لمزيد من موصلات RF 2.92 مم، لا تتردد في الاتصال بنا للحصول على كتالوج المنتجات. | حلول مخصصة متاحة
التطبيقات:
Xi'an Elite Electronics هي شركة رائدة في تصنيع حلول الربط المنهجي تخدم بشكل أساسي مجالات الطيران والفضاء والملاحة والرادار والاتصالات والقياس، الإلكترونيات . تستخدم منتجاتنا عالية الجودة أجود المواد والعمليات الصارمة لضمان المتانة والموثوقية في البيئات القاسية.
التعبئة والشحن
التعبئة:
يتم تعبئة الموصلات الموجية WR 42 إلى محورية من النوع K 2.92 مم RF مقارنة منافذ الموجاتالشحن:
نقوم بشحن
الموصلات الموجية WR42 إلى محورية من النوع K 2.92 مم RF باستخدام خدمة بريد موثوقة لضمان التسليم الآمن والفوري لعملائنا. سيحصل العملاء على رقم تتبع بعد الشحن.مقارنة منافذ الموجاتBJ
(المعيار الصيني)
|
WR التردد (جيجاهرتز) |
العرض الداخلي | الارتفاع الداخلي | نطاق التردد الشائع | BJ70 | WR137 |
| 5.38~8.17 | 34.85 | 15.8 | نطاق C/X | نطاق Ku | WR112 |
| 6.57~9.99 | 28.5 | 12.62 | نطاق X | BJ100 | WR75 |
| 8.20~12.50 | 22.86 | 10.16 | نطاق X | BJ120 | WR75 |
| 9.84~15.00 | 19.05 | 9.525 | Ku منخفض التردد | BJ140 | WR62 |
| 11.90~18.00 | 15.8 | 7.9 | نطاق Ku | BJ180 | WR51 |
| 15.80~24.00 | 12.95 | 6.48 | Ku عالي/K منخفض التردد | BJ220 | WR42 |
| 18.00~26.50 | 10.67 | 5.33 | نطاق K | BJ260 | WR34 |
| 21.70~33.00 | 8.636 | 4.318 | Ka منخفض التردد | BJ320 | WR28 |
| 26.50~40.00 | 7.112 | 3.556 | Ka | BJ400 | WR22 |
| 33.00~50.00 | 5.69 | 2.845 | Ka عالي التردد / U | BJ500 | WR19 |
| 39.20~59.60 | 4.775 | 2.388 | نطاق U/V | BJ620 | WR15 |
| 50.00~75.00 | 3.759 | 1.88 | نطاق V | BJ740 | WR12 |
| 60.50~91.90 | 3.099 | 1.549 | نطاق E | BJ900 | WR10 |
| 75.00~110.0 | 2.54 | 1.27 | نطاق W | BJ1200 | WR08 |
| 92.20~140.0 | 2.032 | 1.016 | نطاق F |
