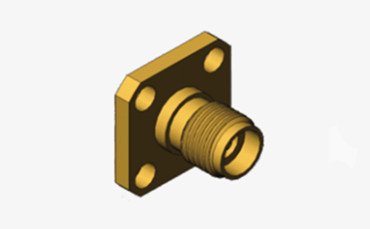

K2.92 إمرأة أربع ثقوب فلانج النحاس RF رابط كوكسيال ل 2 # كابل شبه جامد / مرن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المواد: | النحاس | الجنس: | أنثى |
|---|---|---|---|
| اسم المنتج: | محول K / 2.4mm | الكلمات الرئيسية: | موصلات محول MMW |
| البند: | موصلات الموجة المليمترية | طلاء: | النيكل مطلي |
| طلب: | الترددات اللاسلكية | تصفيح السطح: | خامل |
| نوع الجهاز: | موصلات RF المستقيمة | ||
| إبراز: | كابل نصف جامد ربط مكواسي RF,ربط مساحي من النحاس,4-hole Flange RF Coaxial Connector (موصلاً مكافئًا للرأس),Brass RF Coaxial Connector,4-hole Flange RF Coaxial Connector |
||
K2.92 إمرأة أربع ثقوب فلانج النحاس RF رابط كوكسيال ل 2 # كابل شبه جامد / مرن
تستخدم موصلات MMW من نوع K (2.92 مم) واجهة هوائية ، تتميز بحجمها المدمج وخفيفة الوزن والاتصالات الموثوقة.
مكيّف محوري 50 أوهم عالي الدقة، ينتقل من 3.5 ملم إلى 2.4 ملم، يخدم مجموعة واسعة من تطبيقات الترددات الراديوية والمايكروويف العامة.يتم استخدام هذه الاتصالات عالية الأداء في مختلف سيناريوهات الاختبار والقياس، تتراوح من الاتصالات الخلوية إلى الأقمار الصناعية، وضمان مطابقة دقيقة من المعدات والكابلاتالمرفق مبني ليتحمل الاستخدام المتكرريحتوي على مادة كهربائية معطلة ومدعم موصل مركزي مصنوع من بلاستيك منخفض الخسارة.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
|
نسبة موجة الجهد الثابت |
≤1.25 |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن |
النحاس المصفوف بالذهب |
| عازل | PTFE |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
| خسارة الإدراج | < 0.04 sqrt ((f (((GHz)) ديسيبل |
| نطاق الحرارة | -65 °C~+165 °C |
| دبوس الاتصال | طلاء الذهب |
الخصائص:
1أداء عالية التردد
خسارة إدخال منخفضة و VSWR منخفضة: الاستفادة من مزايا خطوط نقل الهواء ، يتم تحسين رابط K2.92mm لنسبة موجة الجهد الثابتة (VSWR) وفقدان الإدخال ،ضمان استقرار وكفاءة نقل الإشارة.
2التصميم الهيكلي
الحجم المدمج: يسهل الحجم الصغير والوزن الخفيف لمصل K2.92mm التثبيت والاستخدام في مساحات محدودة ، مما يلبي احتياجات الأجهزة المحمولة وأنظمة الموجات المليمترية.
التطبيق:
1هندسة الرادار:
يستخدم رابط K2.92 على نطاق واسع في أنظمة الرادار حيث يتطلب وجود دقة عالية وأداء نقل عالي التردد للكشف عن الأجسام وتحديد موقعها.مع نطاق تردد تشغيل يصل إلى 46GHz، يدعم طلبات إشارة التردد العالي من تكنولوجيا الرادار الحديثة
2التدابير المضادة الإلكترونية:
أنظمة مكافحة إلكترونية تتطلب موصلات يمكنها العمل بشكل مستقر حتى في بيئات عالية التداخل.مرفق 92 ملم يضمن موثوقية الإشارة وسلامتها في الحرب الإلكترونية.
التصميم المدمج لهذا المرفق مثالي لمعدات المكافحة الإلكترونية المحمولة مثل التشويشات ومحللات الإشارات.
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع منالـMMW المكيفإذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
