K2.92 رابط RF من الفولاذ المقاوم للصدأ للأنثى للكابل CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المواد: | الفولاذ المقاوم للصدأ | الجنس: | أنثى |
|---|---|---|---|
| اسم المنتج: | 2.92 مم ، نوع K ، SMK | الكلمات الرئيسية: | موصل لوحة شفة ذو فتحتين |
| البند: | موصل الموجة المليمترية | طلاء: | تخميل |
| التطبيق: | الترددات اللاسلكية | عازل: | PTFE |
| إبراز: | MF108A رابط RF من الفولاذ المقاوم للصدأ,CXN3506 كابل ربط RF,رابط RF الإناث من الفولاذ المقاوم للصدأ,CXN3506 Cable RF Connector,Female Stainless Steel RF Connector |
||

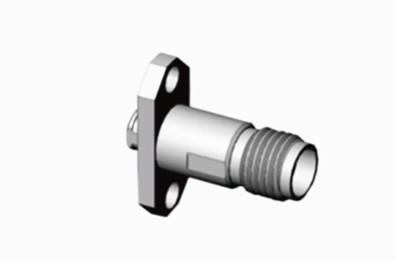

K2.92 رابط RF من الفولاذ المقاوم للصدأ للأنثى للكابل CXN3506/MF108A
نوع K ، المعروف أيضًا باسم رابط 2.92 ، هو رابط موجة مليمتر يستخدم بشكل شائع مع تردد يصل إلى 40 جيگاهرتز. يمكن استخدامه بالتبادل مع سلسلة SMA و 3.5 سلسلة المنتجات وتعتمد واجهة الهواءيحتوي رابط K على حجم صغير ووزن خفيف ووتيرة عالية من الاستخدام وارتباط موثوق به.

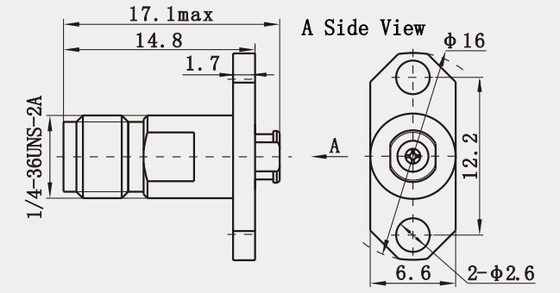

الخطوط العريضة الرسمة: ((ملم))
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:
|
رقم الجزء
|
الوصف
|
|
K-KFD38
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD76G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1الهيكل والمواد:
- الهيكل الرئيسي له تصميم متكامل يمنع بشكل فعال تسرب النموذج.
-الموصول الخارجي مصنوع من الفولاذ المقاوم للصدأ، مما يعزز المتانة ومقاومة التآكل.
-الموصول المركزي مصنوع من النحاس البريليوم مع طلاء الذهب، ضمان أداء كهربائي جيد والاستقرار على المدى الطويل.
2الخصائص الكهربائية
- المعوقة المميزة هي 50Ω ، مناسبة لمجموعة متنوعة من تطبيقات RF.
- نطاق التردد واسع، من DC إلى 40GHz، تلبية احتياجات التطبيقات عالية التردد.
- نسبة موجات الجهد المنخفض (VSWR) ، أقل من 1.15 عند 40GHz، تضمن نقل إشارة فعال.
التطبيق:
1هندسة الرادار: بسبب نطاق التردد العالي وخصائص خسارة الإدراج المنخفضة ، يتم استخدام رابط K2.92 في أنظمة الرادار لنقل إشارات التردد العالي ،ضمان دقة وموثوقية معدات الرادار.
2الحرب الإلكترونية: في مجال الحرب الإلكترونية، K2.يتم استخدام 92 رابط لربط أجهزة عالية التردد المختلفة لتحقيق وظائف تدخل إلكتروني فعالة ومكافحة التدخل.
3الاتصالات الفضائية: بسبب أدائها الكهربائي الممتاز والخصائص الميكانيكية ، يستخدم رابط K2.92 في أنظمة الاتصالات الفضائية لربط الهوائيات والمستقبلات ،ضمان انتقال إشارة ثابت.
