سلسلة K2.92 مواد النحاس ربط الكابلات الإناث لـ 1 # كابل شبه جامد / مرن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| إبراز: | مادة النحاس ربط الكابلات الأنثوية,وصلة كابل مرنة نصف صلبة,ربط الكابلات الإناث من سلسلة K2.92,Semi-rigid flexible Cable Connector,K2.92 Series Female Cable Connector |
||

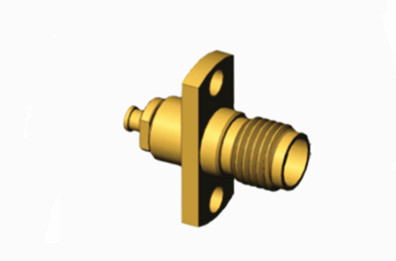

سلسلة K2.92 مادة النحاس ربط كابل الإناث ل 1 # كابل شبه جامد / مرن
رابط "نوع K" ، المشار إليه باسم نوع 2.92 ، يمثل مجموعة من المواد المستخدمة في كثير من الأحيان في تطبيقات الموجات المليمترية. قادرة على التعامل مع ترددات تصل إلى 40 جيجاهرتز ،هذه الموصلات توفر قابلية التبادل مع كل من SMA و 3المنتجات من سلسلة.5 و تستخدم واجهة كهربائية من الهواء. تتميز بحجمها المدمج، وزنها المنخفض، وقدرتها على العمل في الترددات العالية،هذه الاتصالات توفر اتصالات موثوق بها.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
الخصائص:
1التصميم المدمج والخفيف
ميزة الحجم: إن الحجم الصغير والوزن الخفيف لموصلات سلسلة 2.92 مم يجعلها مثالية للاستخدام في بيئات محدودة المساحة.
قابلية الاستبدال: يمكن استبدالها بموصلات SMA و 3.5mm ، مما يعزز مرونة الاستخدام.
2الأداء الكهربائي
مطابقة العائق: مع عائق مميز يبلغ 50Ω ، فإنها تسهل زيادة كفاءة نقل الإشارة وتقليل خسارة الانعكاس.
عرض النطاق الترددي الواسع: يدعم عرض النطاق الترددي الواسع ، مما يجعله مناسبًا لنقل البيانات والاتصالات عالية السرعة.
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD38
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD76G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
التطبيق:
1أنظمة الاتصال بالأقمار الصناعية
في هذه الأنظمة ، يتم استخدام موصلات 2.92 مم لربط المكونات الحيوية مثل الهوائيات والمضخات والمرشحات ، مما يضمن نقل إشارة واضح ومستقر.
ونظراً لأن الاتصالات عبر الأقمار الصناعية غالباً ما تنطوي على ترددات عالية جداً وإرسال على مسافات طويلة، فإن أداء هذه المفاتيح عالية التردد أمر حاسم بشكل خاص.
2البنية التحتية للاتصالات اللاسلكية
في أبراج الاتصالات اللاسلكية الحديثة والمحطات الأساسية ، يتم استخدام موصلات 2.92 مم لربط معدات نقل مختلفة ، مما يدعم النقل السريع للبيانات المحمولة والاتصالات الصوتية.
تساعد هذه الموصلات على الحفاظ على جودة الإشارة في ظل متطلبات عرض النطاق الترددي العالية ، مما يقلل من احتياجات الصيانة والتكاليف.
