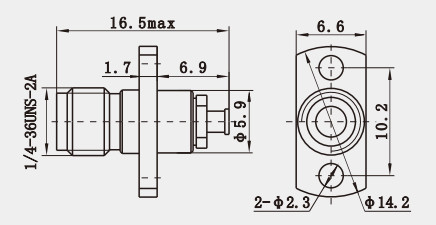

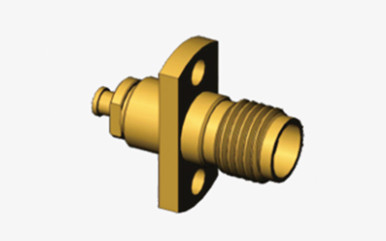

K2.92 نوع رابط كابل ثنائي راديوي إلكتروني إناثي للكابل 1 # نصف جامد / مرن ملليمتر
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| إبراز: | K2.92 ربط كابل مكثف RF,ربط كابل مكثف RF مرن |
||
K2.92 نوع رابط كابل ثنائي عاكسي إلكتروني نسائي للكابل 1# نصف جامد / مرن مليمتر
غالبًا ما يشار إليها باسم "نوع K" ، فان موصلات 2.92 هي عنصر أساسي في تكنولوجيا الموجات المليمترية بسبب قدرتها على دعم ترددات تصل إلى 40 غيغاهرتز.هذه المحولات لا تسهل فقط التبادل مع SMA و 3.5 سلسلة نظيراتها ولكنها تتضمن أيضا نظام كهربائي كهربائي الهواء. يتميزون ببناءهم المرن، والوزن الحد الأدنى، وأداء متفوق في ترددات مرتفعة،وتضمن ربط متسق.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
الخصائص:
1. ميزات التردد العالي
خسارة منخفضة: يحافظ على خسارة إدخال منخفضة في الترددات العالية ، مما يضمن سلامة الإشارة.
فعالية الدرع: يقلل الدرع الجيد من التداخل الكهرومغناطيسي ويعزز جودة الإشارة.
2الاستقرار الميكانيكي
سلامة الهيكل: مصممة للحفاظ على أداء ميكانيكي جيد حتى بعد الاستخدام لفترة طويلة.
مقاومة البيئة: قابلة للتكيف مع البيئات ، قادرة على العمل بشكل مستقر في ظل ظروف قاسية.
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD38
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD76G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
التطبيق:
1معدات الاختبار والقياس
تستخدم أدوات الاختبار والقياس عالية التردد، مثل محللي الشبكة ومحللات الطيف، موصلات 2.92 ملم لدخول وإخراج إشارات دقيقة.
تساعد هذه المفاتيح المهندسين والفنيين في تحقيق نتائج اختبار عالية الجودة وقابلة للتكرار.
2معدات الإذاعة والتصوير
في معدات البث وأجهزة التصوير المهنية ، يتم استخدام موصلات 2.92 مم لنقل إشارات الفيديو عالية الوضوح.
هذا يضمن عدم تعرض جودة الإشارة للخطر من الكاميرا إلى جهاز التشغيل طوال العملية بأكملها.
