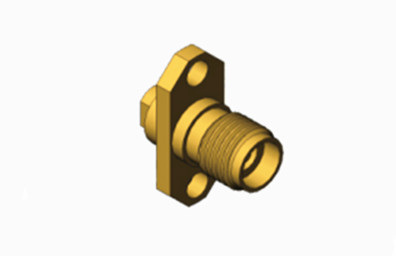

النحاس K2.92 الإناث 2 حفرة فلانج RF رابط كوكسيال ل 2 # كابل شبه جامد / مرن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الوصف: | 2.92 مم ، نوع K ، SMK | طلاء: | مطلي بالذهب |
|---|---|---|---|
| عازل: | PTFE | نمط الجسم: | مستقيم |
| المواد: | النحاس | اللون: | ذهبي |
| تتعدد: | جبل شفة | الجنس: | جاك |
| إبراز: | 2 حفرة فلانج ربط RF كوكسيال,رابط كوكسيال للكابلات المرنة,ربط مساحي من النحاس,flexible Cable RF Coaxial Connector,Brass RF Coaxial Connector |
||
النحاس K2.92 الإناث 2 حفرة فلانج RF رابط كوكسيال ل 2 # كابل شبه جامد / مرن
موصلات موجة ملليمترية من نوع K ((2.92mm,SMK)يطلق عليها أيضًا موصلات 2.92 ملم. إنه أحد أكثر موصلات موجات المتر شعبية. نطاق التردد الواسع يصل إلى 40 غيغاهرتز. ويمكن إضافة إلى موصلات SMA و 3.5 ملم.
هذه الموصولات من نوع K (2.92mm،SMK)يتم تبني واجهة الهواء، مما يجعلها صغيرة الحجم وخفيفة الوزن وموثوقة جدا في الاتصال، الخ
تم تصميم موصلات 50Ohm ذات المحورية 2.92 ملم (أنثى) عالية الدقة لتطبيقات RF و microwave العالمية.يتم استخدام هذه الاتصالات عالية الأداء في مجموعة واسعة من بيئات الاختبار والقياستمتد من الاتصالات الخلوية إلى الأقمار الصناعية، مما يضمن التوافق الدقيق للمعدات والكابلات.هذه الموصلات بنيت لتتحمل الاستخدام المتكرروهي مجهزة بنظام كهربائي كهربائي ويتضمن دعم موصل مركزي بلاستيكي منخفض الخسارة.
الخصائص:
الخصائص الهيكلية
حجم موصلات النوع K ضيقة وخفيفة الوزن ، مما يجعلها مريحة للتنفيذ في الأماكن الضيقة مع تقليل الوزن الكلي للنظام.
يسمح تصميمها بالتبادل مع أنواع أخرى من الموصلات مثل SMA و 3.5mm ، مما يعزز المرونة والقدرة على التطبيق.
تتميز موصلات النوع K بخاتم أرضي معدني مرتفع يحقق 360 درجة من الاتصال بين المعادن ، مما يعزز الاستقرار الميكانيكي والكهربائي.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 250VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 750VRMS* | |
| مقاومة العزل | ≥ 5000 MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤2.0mΩ |
| موصل مركزي | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| الحرارة | -55°C ~ +125°C | |
التطبيق:
معدات الاختبار والقياس:
في معدات الاختبار والقياس عالية التردد ، تستخدم موصلات K2.92 على نطاق واسع بسبب خسارتها المنخفضة في الإدراج وخسارة الانعكاس المنخفضة للغاية.هذه الخصائص تضمن دقة وقابلية تكرار القياسات.
يمكن لهذه الاتصالات تقليل تداخل الإشارة وفقدان البيانات بشكل فعال ، مما يضمن دقة نتائج الاختبار.
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD14
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD75G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
