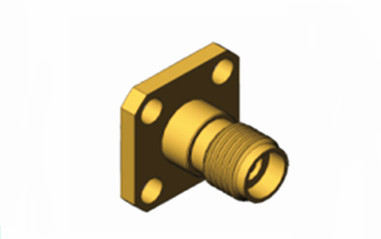

سلسلة K2.92 المصفوفة بالذهبية 4 ثقوب فلانج النحاس RF رابط كوكسيال لـ 2 كابل نصف جامد / مرن
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الوصف: | موصلات SMK ذات الموجة المليمترية | دلائل الميزات: | 4 فتحات موصلات لوحة شفة |
|---|---|---|---|
| طلاء: | مطلي بالذهب | عازل: | PTFE |
| نمط الجسم: | مستقيم | المواد: | النحاس |
| اللون: | ذهبي | الجنس: | جاك |
| إبراز: | ربط مكوكي الراديو الراديوي ذو 4 ثقوب,رابط مكوكي راديوي مطلي بالذهب,سلسلة K2.92 RF Coaxial Connector,Gold Plated RF Coaxial Connector,K2.92 Series RF Coaxial Connector |
||

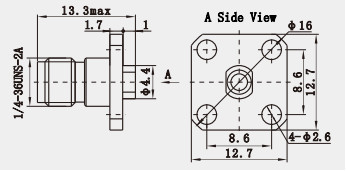

سلسلة K2.92 الإناث 4-حفرة اللفافة RF النحاس الموصول الكوكسي لل 2 # نصف صلبة / كابل مرن
الموصلات الإناث 2.92 ملم، الهندسة الدقة لتطبيقات 50Ohm المحوري في إعدادات RF وميكروويف، وتقدم أداء متفوق.يتم استخدام هذه الاتصالات على نطاق واسع عبر سياقات الاختبار والقياس المختلفة، بما في ذلك أنظمة الاتصالات الخلوية والقمر الصناعي لضمان التوافق المثالي بين المعدات والكابلات.هذه الوحدات بنيت لتحافظ على الاستخدام المستمريتميزون بتصميم كهربائي كهربائي ويتضمنون دعمًا بلاستيكيًا منخفض الخسارة للمرشد المركزي. معدات الاختبار والقياس:
في معدات الاختبار والقياس عالية التردد ، تستخدم موصلات K2.92 على نطاق واسع بسبب خسارتها المنخفضة في الإدراج وخسارة الانعكاس المنخفضة للغاية.هذه الخصائص تضمن دقة وقابلية تكرار القياسات.
يمكن لهذه الاتصالات تقليل تداخل الإشارة وفقدان البيانات بشكل فعال ، مما يضمن دقة نتائج الاختبار.
الخصائص:
أداء التردد العالي:
تصميم موصلات النوع K يمكن أن تعمل حتى 46GHz ، تغطي النطاق الترددي بأكمله 8mm ، مما يجعلها مثالية لتطبيقات الموجات المليمترية.
مع تطوير تكنولوجيا الموجات المليمترية، أصبحت أهمية هذه الموصلات في الإرسال عالية التردد بارزة بشكل متزايد،أصبحوا أساسيًا في طلب السوق.
يمكن لهذه الاتصالات الحفاظ على نسبة موجة قائمة منخفضة وخسارة إدخال منخفضة تصل إلى 40 غيغاهرتز ، مما يضمن نقل إشارة مستقر وأقل انخفاض.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
التطبيق:
معدات الاختبار والقياس:
في معدات الاختبار والقياس عالية التردد ، تستخدم موصلات K2.92 على نطاق واسع بسبب خسارتها المنخفضة في الإدراج وخسارة الانعكاس المنخفضة للغاية.هذه الخصائص تضمن دقة وقابلية تكرار القياسات.
يمكن لهذه الاتصالات تقليل تداخل الإشارة وفقدان البيانات بشكل فعال ، مما يضمن دقة نتائج الاختبار.
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:
|
رقم الجزء
|
الوصف
|
|
K-KFD14
|
2.92ملم نوع 4 ثقوب فلينج جبل ك إمرأة RF اللاصق المتكافئ
|
|
K-KFD23
|
2.92ملم نوع حفرة ثنائية فلنج جبل K إمرأة RF رابط محوري
|
|
K-KFD7
|
2.92ملم نوع حفرة ثنائية فلنج جبل K إمرأة RF رابط محوري
|
|
K-KFD167 |
2.92ملم نوع 4 ثقوب فلينج جبل ك إمرأة RF اللاصق المتكافئ
|
1.
2.
3.
4.
ملاحظة:
لدينا أكثر من 10000 نوع منمحولات الراديو اللاسلكي,إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
