نوع K رابط RF مستقيم للكابل UT-034 مع عازل PTFE والفولاذ المقاوم للصدأ
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| النوع: | 2.92 مم ، نوع K ، SMK | الكلمات الرئيسية: | موصلات مستقيمة |
|---|---|---|---|
| البند: | موصلات الموجة المليمترية | طلاء: | الفولاذ المقاوم للصدأ / مطلي بالنيكل |
| التطبيق: | RF / ساتكوم | عازل: | PTFE |
| معاوقة: | 50 أوم | الجنس: | ذكر |
| إبراز: | نوع K الاتصال الراديوي المستقيم,UT-034 كابل ربط RF,عازل PTFE ربط RF,UT-034 Cable RF Connector,PTFE Insulator RF Connector |
||

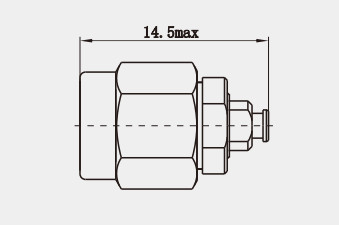

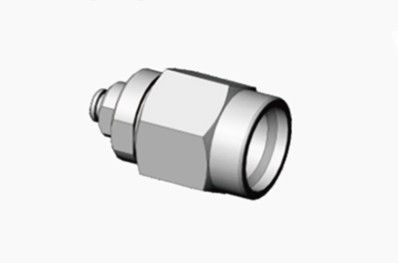

ربط RF مستقيم من الفولاذ المقاوم للصدأ للكابل UT-034 عالي الأداء
موصل نوع K ، المعروف أيضًا باسم موصل نوع 2.92 ، هو سلسلة موصلات موجة ملليمتر تستخدم على نطاق واسع.يحتوي على نطاق ترددي يصل إلى 40 غيغاهرتز ويمكن تبادلها مع كل من SMA و 3المنتجات من سلسلة.5. يعتمد المرفق على واجهة هوائية ويقدم مزايا مثل الحجم المدمج، والتصميم الخفيف الوزن، والأداء عالي التردد، والاتصالات الموثوقة.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40 جيجاهرتز |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD21
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD87G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD42
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD61G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
- الحجم المدمج: التصميم المصغّر لمرفق الكابل K2.92 الفولاذ المقاوم للصدأ يجعله مناسبًا للغاية للتطبيقات ذات المساحة المحدودة.
- تصميم خفيف الوزن: يسهل بناؤه الخفيف من التثبيت والصيانة، مع تقليل الوزن الإجمالي للنظام.
- أداء التردد العالي: قادر على دعم الترددات تصل إلى 46GHz ، وهو يلبي متطلبات نقل البيانات عالية السرعة.
- اتصال موثوق به: التصنيع الدقيق يضمن الاستقرار والموثوقية في بيئات مختلفة متطلبة.
التطبيق:
الأتمتة الصناعية: في أنظمة التحكم الصناعية وشبكات أجهزة الاستشعار ، يتم استخدام موصلات K2.92 لربط خطوط نقل الإشارات عالية التردد لتحقيق نقل بيانات موثوق به.
6البحوث العلمية والتطبيقات المختبرية: في البحوث التجريبية في الفيزياء، الهندسة الإلكترونية، وعلوم المواد، K2.92 وصلة تستخدم لربط المعدات التجريبية ومصادر الإشارة عالية التردد لدعم العمليات التجريبية عالية الدقة.
