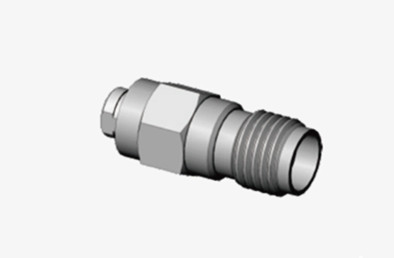

ربط راديوي من الفولاذ المقاوم للصدأ من نوع K2.92 ذو الأداء العالي للكابل CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| عازل: | PTFE | الجنس: | أنثى |
|---|---|---|---|
| اسم المنتج: | 2.92 مم ، نوع K ، SMK | دلائل الميزات: | موصلات مستقيمة |
| البند: | موصلات الموجة المليمترية | طلاء: | تخميل |
| التطبيق: | الكمبيوتر / الشبكات المحلية | المواد: | النحاس / الفولاذ المقاوم للصدأ |
| إبراز: | رابط RF عالي الأداء,وحدة توصيل RF CXN3506/MF108A,رابط RF من الفولاذ المقاوم للصدأ,CXN3506/MF108A RF Connector,Stainless Steel RF Connector |
||
ربط راديوي من الفولاذ المقاوم للصدأ من نوع K2.92 ذو الأداء العالي للكابل CXN3506/MF108A
نوع K ، المعروف أيضًا باسم رابط 2.92 ، هو رابط موجة مليمتر يستخدم بشكل شائع مع نطاق تردد يصل إلى 40 غيغاهرتز. يمكن استخدامه بالتبادل مع SMA و 3.المنتجات من السلسلة 5 وتتميز بواجهة الهواءهذه السلسلة من المنتجات تقدم حجم صغير، وزنا خفيفا، وتردد عال من الاستخدام، والاتصال الموثوق بها.

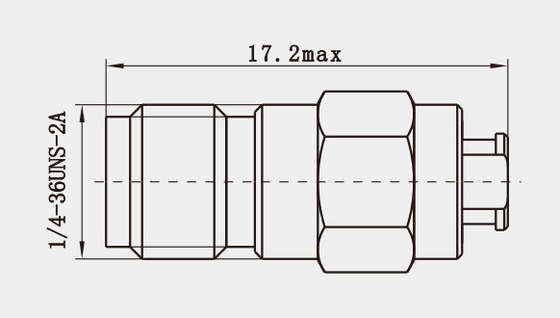

رسم المخطط
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD3
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD42
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD62G
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1الحجم المدمج: تم تصميم موصلات سلسلة K2.92 بحجم صغير ، مما يجعلها مثالية للاستخدام في البيئات ذات المساحة المحدودة.
2خفيفة الوزن: بسبب استخدام مواد خفيفة الوزن مثل PEI ، هذه الموصلات خفيفة نسبياً ، مما يسهل النقل والتركيب بسهولة.
3التردد العالي: تعمل موصلات K2.92 على نطاق التردد من DC إلى 40GHz ، مناسبة لأجهزة وأنظمة الموجات المليمترية.
التطبيق:
1أجهزة وأنظمة الموجة المليمترية: نظرًا لمدى ترددها الذي يصل إلى 40 جيجا هرتز ، فإن رابط K2.92 مناسب للغاية لأجهزة وأنظمة الموجة المليمترية. تشمل هذه الأجهزة ،ولكن لا تقتصر على، أنظمة الرادار ومعدات الاتصالات عبر الأقمار الصناعية، والتي تتطلب جميعها نقل إشارات دقيق في الترددات العالية.
2محطات قاعدة الاتصالات اللاسلكية: في محطات قاعدة الاتصالات اللاسلكية، وخاصة في تكنولوجيات الجيل الخامس والجيل السادس في المستقبل، هناك طلب كبير على أداء المصل.يدعم المرفق 92 نقل البيانات عالية السرعة واتصالات الإشارة المستقرة بسبب VSWR المنخفضة (نسبة موجة الجهد الثابت) وموثوقيتها العالية.
ملاحظة:
لدينا أكثر من 10000 نوع منمحولات الراديو اللاسلكي,إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
