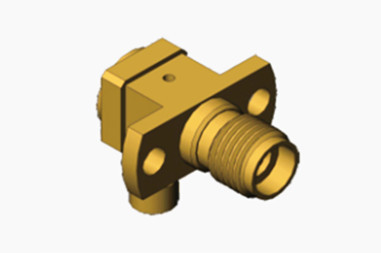

K2.92 الزاوية اليمنى النحاس الإناث 2 حفرة فلانج ربط الراديو اللاسلكي للكابل CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المواد: | النحاس | الجنس: | أنثى |
|---|---|---|---|
| اسم المنتج: | 2.92 مم ، نوع K ، SMK | الكلمات الرئيسية: | 2 فتحات موصل لوحة شفة |
| البند: | موصل الموجة المليمترية | طلاء: | تخميل |
| التطبيق: | الترددات اللاسلكية | عازل: | PTFE |
| إبراز: | K2.92 2 حفرة فلانج ربط RF,CXN3506/MF108A كابل ربط RF,ربط RF الأنثى الزاوية اليمنى النحاسية,CXN3506/MF108A Cable RF Connector,Right Angle Brass Female RF Connector |
||
K2.92 ربط راديو راديو راديوي ذو زاوية مستقيمة نحاس نسائي ثنائي الثقب للكابل CXN3506/MF108A
نوع K ، المعروف أيضًا باسم رابط 2.92 ، هو سلسلة من موصلات الموجة المليمترية المستخدمة عادةً مع تردد يصل إلى 40 غيغاهرتز. يمكن استخدامه بالتبادل مع سلسلة SMA و 3.5 سلسلة المنتجات وتعتمد واجهة الهواءيحتوي رابط K على حجم صغير ووزن خفيف ووتيرة عالية من الاستخدام وارتباط موثوق به.

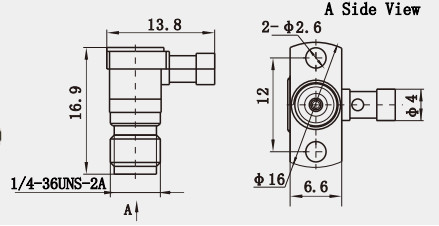

الخطوط العريضة الرسمة: ((ملم))
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD29
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD87G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD42
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD61G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1الخصائص الكهربائية
- المعوقة المميزة هي 50Ω ، مناسبة لمجموعة متنوعة من تطبيقات RF.
- نطاق التردد واسع، من DC إلى 40GHz، تلبية احتياجات التطبيقات عالية التردد.
- نسبة موجات الجهد المنخفض (VSWR) ، أقل من 1.15 عند 40GHz، تضمن نقل إشارة فعال.
2الخصائص الميكانيكية:
- مقاومة درجات الحرارة العالية، يمكن أن تتحمل درجات الحرارة من -55 درجة مئوية إلى + 165 درجة مئوية
- قوة انفصال منخفضة وقوة التفاعل، سهلة التشغيل والاتصال الموثوق بها.
- متانة قوية، يمكن أن تتحمل 500 دورة من الاستخدام.
3التوافق والتبادل:
- متوافق مع SMA، 3.5mm وغيرها من الموصلات، مما يسهل الترابط بين الأنظمة المختلفة.
- يمكن توصيلها بالتبادل مع موصلات SMA و 3.5mm ، مما يحسن من عالمية ومرونة المعدات.
التطبيق:
1أدوات الاختبار: في أدوات الاختبار ، تستخدم موصلات K2.92 لربط معدات الاختبار والمعدات المختبرة ، مما يضمن دقة وموثوقية نتائج الاختبار.
2الطيران والفضاء: يتم استخدام موصلات K2.92 على نطاق واسع في مجال الطيران والفضاء لربط أجهزة الطيران الإلكترونية المختلفة ، مما يضمن التشغيل الطبيعي وسلامة المعدات.
3الاتصالات اللاسلكية: بسبب نطاق الترددات العالي وخصائص خسارة الإدراج المنخفضة ، يستخدم رابط K2.92 في أنظمة الاتصالات اللاسلكية لربط أجهزة الإرسال والمستقبلات ،تحسين كفاءة نقل الإشارات.
