رباط الرأس / SS الزاوية اليمنى الرائدة للرابط الراديوي للرمز CXN3506/MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| النوع: | 2.92 مم ، نوع K ، SMK | الكلمات الرئيسية: | موصلات الزاوية اليمنى |
|---|---|---|---|
| البند: | موصلات الموجة المليمترية | طلاء: | مطلي بالذهب |
| التطبيق: | RF / ساتكوم | عازل: | PTFE |
| معاوقة: | 50 أوم | الجنس: | ذكر |
| إبراز: | CXN3506 ربط الراديو الراديوي النحاسي,MF108A مكبّل الكابلات,الزاوية اليمنى ربط RF الذكور,MF108A Cable Plug RF Connector,Right Angle Male RF Connector |
||

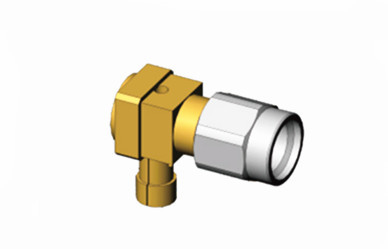

ربط الراديو الراديوي الذكر من النحاس / SS الزاوية اليمنى لقطة الكابل CXN3506/MF108A
نوع K ، المعروف أيضًا باسم رابط 2.92 ، هو سلسلة واسعة الاستخدام من مكونات موجات المليمتر مع نطاق تردد يصل إلى 40 غيغاهرتز. وهو متوافق مع SMA و 3.منتجات السلسلة 5 للتبادل وتتميز بواجهة هوائيةهذا المرفق يفتخر بحجم صغير، تصميم خفيف الوزن، تشغيل عالية التردد، والاتصالات الموثوقة.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40 جيجاهرتز |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD21
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD87G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD42
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD61G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1الحجم المدمج: بالمقارنة مع أنواع أخرى من موصلات الراديو الراديوي، مثل موصلات 3.5mm / SMA، موصل 2.92mm أصغر وأكثر تكثيفاً.تصميمها المصغّر يجعلها مثالية للاستخدام في تطبيقات محدودة المساحة، مثل معدات الاختبار المحمولة ولوحات الدوائر عالية الكثافة.
2. التوافق الجيد: يعتبر تصميم موصل 2.92 ملم متوافقًا مع موصلات SMA و 3.5 ملم. على الرغم من وجود بعض الاختلافات بينهما ، إلا أن التوافق مع موصلات SMA و 3.5 ملم لا يختلف عن موصلات SMA الأخرى.يمكن أن تكون مترابطة تحت ظروف معينة، مما يمنح المهندسين مرونة أكبر.
التطبيق:
1معدات الاختبار والقياس: بالنسبة لأدوات مثل محللي الشبكة، محللي الطيف، ومولدات الإشارات،مرفق 92mm يسهل الاتصالات بين منافذ الاختبار والأجهزة قيد الاختباردقة واستقرارها تعزز دقة نتائج القياس.
2الأجهزة الطبية: في بعض المعدات الطبية المتقدمة، مثل التصوير بالرنين المغناطيسي (MRI) وأجهزة الموجات فوق الصوتية، يتم استخدام رابط 2.92mm لربط الملفات الراديوية، وأجهزة الاستشعار،والأجهزة الإلكترونيةأدائها المتفوق يضمن استقرار وموثوقية هذه الأجهزة الطبية.
3البحوث العلمية: في تجارب البحث في الفيزياء والكيمياء وعلوم المواد ، يربط رابط 2.92 مم الأجهزة التجريبية والغرف.تحديدها العالي وموثوقيتها يساعد الباحثين في الحصول على بيانات تجربية دقيقة.
