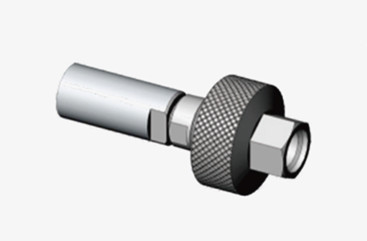

K2.92mm ربط RF الذكور من الفولاذ المقاوم للصدأ لمقابس الكابلات MF540A

صورة كبيرة : K2.92mm ربط RF الذكور من الفولاذ المقاوم للصدأ لمقابس الكابلات MF540A افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	ك-J540G-1

شروط الدفع والشحن:

الحد الأدنى لكمية:	عشرة قطع
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	L/C، T/T، ويسترن يونيون
القدرة على العرض:	35000PCS/عام

مفصلة وصف المنتج

نمط الجسم:	مستقيم	اسم المنتج:	2.92 مم ، نوع K ، SMK
طلاء:	تخميل	عازل:	PTFE
الجنس:	ذكر	المواد:	الفولاذ المقاوم للصدأ
اللون:	ذهبي	المدى الطويل:	500 دورة
إبراز:	رابط RF ذكر من الفولاذ المقاوم للصدأ,رابط RF ذكر K2.92mm,MF540A مكبّل الكابل اللاسلكي , K2.92mm Male RF Connector , MF540A Cable Plug RF Connector

K2.92mm ربط RF الذكور من الفولاذ المقاوم للصدأ لمقابس الكابلات MF540A

موصلات من نوع K (2.92mm،SMK)يتم تبني واجهة الهواء، مما يجعلها صغيرة الحجم وخفيفة الوزن وموثوقة جدا في الاتصال، الخ

هذهموصلات موجة ملليمترية من نوع K ((2.92mm,SMK)، وتسمى أيضًا موصلات 2.92 ملم. إنها واحدة من أكثر موصلات موجات المتر شعبية. نطاق التردد الواسع يصل إلى 40 غيغاهرتز. ويمكن إضافةها إلى موصلات SMA و 3.5 ملم.

تم تصميم هذه الموصلات المتجانسة ذات الدقة العالية 50Ohm 2.92 ملم (أنثى) لتطبيقات RF و microwave ذات الغرض العام. يتم استخدامها على نطاق واسع في سيناريوهات اختبار وقياس مختلفة ،من الاتصالات الخلوية إلى الأقمار الصناعيةتم تصميم هذه الاتصالات عالية الأداء من الفولاذ المقاوم للصدأ المستدام لتتحمل الاستخدام المتكرر.فهي تتميز بالكهرباء المضادة للهواء ودعم موصل مركزي بلاستيكي منخفض الخسارة.

K2.92mm ربط RF الذكور من الفولاذ المقاوم للصدأ لمقابس الكابلات MF540A 0

رسم المخطط

K2.92mm ربط RF الذكور من الفولاذ المقاوم للصدأ لمقابس الكابلات MF540A 1

المواصفاتمن 2.92mm 50Ohm الفولاذ المقاوم للصدأ المباشر RF الموصول الجامد الإناث

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 40GHz
الجهد القياسي	250VRMS*
الكهرباء المقطوعة مقاومة الجهد	750VRMS*
مقاومة العزل	≥ 5000 MΩ
المقاومة المركزية	الموصل الخارجي	≤2.0mΩ
	موصل مركزي	≤3.0mΩ
VSWR	≤1.05 + 0.005f
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	سن-بي برونزية ، مطلية بالذهب
	الإناث	برونز البريليوم، مطلية بالذهب
اتصال مرن	برونز البريليوم	مغلفة بالذهب
القشرة والأجزاء المعدنية الأخرى	النحاس الفولاذ المقاوم للصدأ	المصفوفة بالذهب
عازلات	تجميد الزجاج/PTFE/PEI
الحرارة	-55°C ~ +125°C

الخصائص:

1تجميع سهل: تقنية التجميع للصلة من النوع K مشابهة لتلك الخاصة بصلة SMA ، مدعومة بمجموعة كاملة من أدوات التجميع.هذا لا يضمن فقط دقة المرفق ولكن أيضا يجعل عملية التجميع أكثر قابلية للإدارة.
2- فعالة من حيث التكلفة: بالمقارنة مع غيرها من أجهزة الاتصال عالية الأداء مثل APC-3.5، وصلة نوع K هي أكثر اقتصادية في السعر، مما يساعد على خفض التكاليف.
3الخصائص الهيكلية: القطر الخارجي للموصل الداخلي لموصول K-type هو 2.92mm ، مع عائق مميز قدره 50Ω وآلية اتصال من 1/4-36UNS-2 بوصة الخيوط.هذه الخصائص الهيكلية تسهم في اتصالها الكهربائي الممتاز.

أبو بكرالتطبيق:

1أجهزة الاختبار والاختبار: أجهزة الاتصال من النوع K هي جزء لا يتجزأ من اتصالات إشارات الدقة والنقل في معدات الاختبار والقياس. وهذا يشمل محللي الشبكة ومحللات الطيفوأجهزة الاختبار عالية الدقة الأخرى التي يؤثر فيها أداء المكونات على نتائج الاختبار مباشرة.
2المعدات الطبية: بالنسبة لمعدات التصوير الطبية مثل آلات التصوير بالرنين المغناطيسي، فإن موصلات النوع K تنقل إشارات عالية التردد اللازمة لجودة الصورة الواضحة والتشخيص الدقيق.خصائصها منخفضة الخسارة حيوية للحفاظ على سلامة الإشارة.
3البحوث العلمية: يسهل الاتصالات من النوع K التجارب الدقيقة وجمع البيانات في مختبرات البحوث العلمية من خلال توصيل أجهزة وأدوات اختبار عالية التردد.

غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:

رقم الجزء	الوصف
K-KFD4	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-KFD28G	الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
K-KFD8	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-JFD9G	الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
