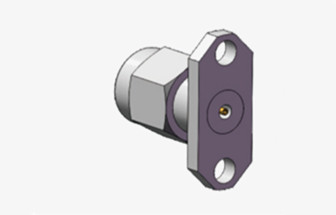

K الذكور 2.92mm سلسلة الفولاذ المقاوم للصدأ 2 حفرة فليانج الاتصال الفولاذ المقاوم للصدأ
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المواد: | الفولاذ المقاوم للصدأ | الجنس: | ذكر |
|---|---|---|---|
| اسم المنتج: | 2.92 مم ، نوع K ، SMK | دلائل الميزات: | 2 موصلات لوحة شفة الثقوب |
| النوع: | موصلات الموجة المليمترية | طلاء: | النيكل مطلي |
| التطبيق: | الكمبيوتر / الشبكات المحلية | عازل: | PTFE |
| إبراز: | 2.92ملم سلسلة ربط RF Coaxial,2 حفرة فلانج ربط RF كوكسيال,2.92ملم سلسلة الفولاذ المقاوم للصدأ,2-hole Flange RF Coaxial Connector,2.92mm Series Stainless Steel Coaxial Connector |
||
K الذكور 2.92mm سلسلة الفولاذ المقاوم للصدأ 2 حفرة فليانج الاتصال الفولاذ المقاوم للصدأ
موصل نوع K ، المعروف أيضًا باسم نوع 2.92 ، هو سلسلة من موصلات الموجة المليمترية المستخدمة على نطاق واسع تدعم الترددات تصل إلى 40 غيغاهرتز. يمكن استخدامها بالتبادل مع SMA و 3.المنتجات من السلسلة 5 وتتميز بواجهة الهواءيتميز هذا المرفق بحجمه المدمج، وتصميمه الخفيف، وأداء التردد العالي، وقدرات الاتصال الموثوق بها.

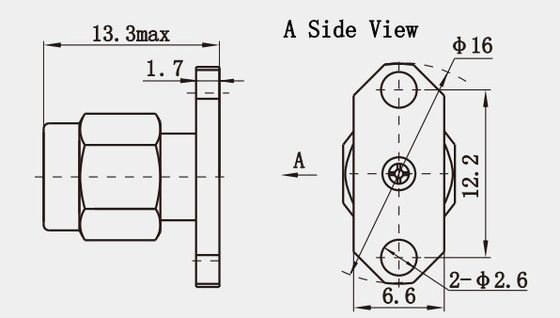

رسم المخطط من K الذكور 2.92mm سلسلة الفولاذ المقاوم للصدأ 2 حفرة فليانج الراديوية المتجانسة
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40 جيجاهرتز |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم/القشرة/المبنى | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD3
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD42
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD62G
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1نطاق التردد العالي: يمكن أن يعمل رابط K 2.92 النوع على ترددات تصل إلى 46GHz ، تغطي النطاق الترددي بأكمله 8mm ، مما يجعله يستخدم على نطاق واسع في أجهزة وأنظمة الموجة المليمترية.
2التوافق الميكانيكي: وصلة نوع K 2.92 متوافقة ميكانيكيا مع وصلات سلسلة SMA و 3.5mm ،يسمح باستخدامها بشكل متبادل مع أنواع أخرى من الموصلات مع الحفاظ على أداء نقل جيد ودقة الاختبار.
3الخصائص الهيكلية: القطر الخارجي للموصول الخارجي لموصول نوع K 2.92 هو 2.92mm ، وقطر الموصل الداخلي هو 1.27mm ، مع عائق مميز يبلغ 50Ω.حجمها المدمج، تصميم خفيف الوزن، وسهولة التثبيت تجعلها مريحة للاستخدام.
التطبيق:
1مجال الطيران والفضاء: يلعب رابط K 2.92 دورًا مهمًا أيضًا في معدات الطيران والفضاء مثل اتصالات الأقمار الصناعية وأنظمة الملاحة.نطاق ترددها العالي وأدائها الكهربائي الممتاز يسمح له بالتكيف مع البيئات الجوية الفضائية المعقدةلضمان نقل إشارة مستقرة.
2أدوات الاختبار: يعد رابط K 2.92 عنصرًا لا غنى عنه في أدوات الاختبار عالية الدقة ، مثل محلل الشبكة ومحلل الطيف.يوفر اتصالات دقيقة وإرسال إشارةلضمان دقة وموثوقية نتائج الاختبار.
