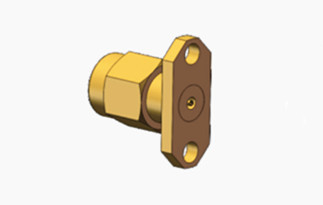

K الذكور 2.92mm النحاس الذكور 2 حفرة فلنج PCB Mount RF Coaxial Connector
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| الوصف: | 2.92 مم ، نوع K ، SMK | طلاء: | مطلي بالذهب |
|---|---|---|---|
| عازل: | PTFE | نمط الجسم: | مستقيم |
| المواد: | النحاس | اللون: | ذهبي |
| تتعدد: | جبل شفة | الجنس: | جاك |
| إبراز: | 2.92ملم نحاس ذكر ربط مكافئ RF,K ذكر ربط مكافئ RF |
||
K الذكور 2.92mm النحاس الذكور 2 حفرة فلنج PCB Mount RF Coaxial Connector
موصلات موجة ملليمترية من نوع K ((2.92mm,SMK)يطلق عليها أيضًا موصلات 2.92 ملم. إنه أحد أكثر موصلات موجات المتر شعبية. نطاق التردد الواسع يصل إلى 40 غيغاهرتز. ويمكن إضافة إلى موصلات SMA و 3.5 ملم.
هذه الموصولات من نوع K (2.92mm،SMK)يتم تبني واجهة الهواء، مما يجعلها صغيرة الحجم وخفيفة الوزن وموثوقة جدا في الاتصال، الختم تصميم موصلات 50Ohm ذات المحورية 2.92 ملم (أنثى) عالية الدقة لتطبيقات RF و microwave العالمية.يتم استخدام هذه الاتصالات عالية الأداء في مجموعة واسعة من بيئات الاختبار والقياستمتد من الاتصالات الخلوية إلى الأقمار الصناعية، مما يضمن التوافق الدقيق للمعدات والكابلات.هذه الموصلات بنيت لتتحمل الاستخدام المتكرروهي مجهزة بنظام كهربائي كهربائي ويتضمن دعم موصل مركزي بلاستيكي منخفض الخسارة.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 40GHz | |
| الجهد القياسي | 250VRMS* | |
| الكهرباء المقطوعة مقاومة الجهد | 750VRMS* | |
| مقاومة العزل | ≥ 5000 MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤2.0mΩ |
| موصل مركزي | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | Sn-P البرونز، مطلية بالذهب |
| الإناث | برونز البريليوم، مطلية بالذهب | |
| اتصال مرن | برونز البريليوم | مغلفة بالذهب |
| القشرة والأجزاء المعدنية الأخرى | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| عازلات | تجميد الزجاج/PTFE/PEI | |
| الحرارة | -55°C ~ +125°C | |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD14
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD75G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1خصائص المواد: عادة ما يتم تصنيع علبة رابط نوع K 2.92 من الفولاذ المقاوم للصدأ أو النحاس مع طلاء ذهبي ، مما يوفر مقاومة جيدة للتآكل ومقاومة للارتداء.الموصل الداخلي مصنوع من النحاس البريليوم مع طلاء الذهبيضمن أداء كهربائي جيد وقوة ميكانيكية.
2. موصل الـ K 2.92 الـ RF coaxial المثبت على الـ PCB من الفولاذ المقاوم للصدأ ، مع نطاق الترددات العالي ، والتوافق الميكانيكي ، والخصائص الهيكلية ، وخصائص المواد والأداء الكهربائي الممتاز ،وقد تم الاعتراف بها على نطاق واسع وتطبيقها في مجالات متعددة.
التطبيق:
1مجال الاتصالات: في مجالات الاتصالات مثل محطات الاتصالات اللاسلكية وأجهزة الاتصالات بالميكروويف ، يستخدم أيضًا عادةً رابط K 2.92.نطاق الترددات العالي وأداء الإرسال الجيد يمكنه من تلبية احتياجات تكنولوجيا الاتصالات الحديثة، تحسين جودة وكفاءة الاتصالات.
2المعدات الطبية: يستخدم رابط نوع K 2.92 أيضًا في معدات التصوير الطبية والأجهزة العلاجية بالوتيرة الراديوية والأجهزة الطبية الأخرى.دقة عالية وموثوقية تضمن التشغيل الطبيعي وتأثير العلاج للمعدات الطبية.
3مجالات أخرى: بالإضافة إلى مجالات التطبيق الرئيسية المذكورة أعلاه ، يستخدم رابط نوع K 2.92 أيضًا على نطاق واسع في إلكترونيات السيارات والمنازل الذكية والأتمتة الصناعية ومجالات أخرى ،توفير اتصالات موثوقة ونقل إشارات لمختلف الأجهزة والأنظمة الإلكترونية.
