K2.92 ذكر الفولاذ المقاوم للصدأ شاشة ثنائية الحفرة مع رابط اتصال ميكروستريب

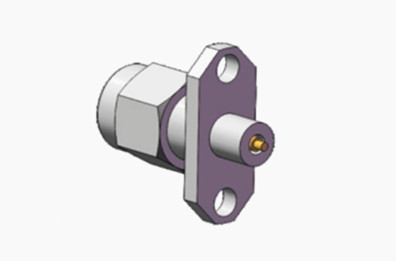

صورة كبيرة : K2.92 ذكر الفولاذ المقاوم للصدأ شاشة ثنائية الحفرة مع رابط اتصال ميكروستريب افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	K-JFD5G

شروط الدفع والشحن:

الحد الأدنى لكمية:	عشرة قطع
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	L/C، T/T، ويسترن يونيون
القدرة على العرض:	35000PCS/عام

مفصلة وصف المنتج

المواد:	الفولاذ المقاوم للصدأ	الجنس:	ذكر
اسم المنتج:	2.92 ملم، نوع K، SMK	الكلمات الرئيسية:	2 موصلات لوحة شفة الثقوب
البند:	موصلات الموجة المليمترية	طلاء:	تخميل
التطبيق:	الترددات اللاسلكية	عازل:	PTFE
إبراز:	K2.92 مكونات اتصال الشريط المجهري,وصلة اتصال شريط ميكرو مكون من اثنين من الثقوب,وصلة الاتصال من الفولاذ المقاوم للصدأ , Two Hole Flange Microstrip Contact Connector , Stainless Steel Microstrip Contact Connector

2.92ملم توصي بالاتصالات الذكورية الميكروويفية

موصلات موجة ملليمترية من نوع K ((2.92mm,SMK)، وتسمى أيضًا موصلات 2.92 ملم. إنها واحدة من أكثر موصلات موجات المتر شعبية. نطاق التردد الواسع يصل إلى 40 غيغاهرتز. ويمكن إضافةها إلى موصلات SMA و 3.5 ملم.

هذه الموصولات من نوع K (2.92mm،SMK)يتم تبني واجهة الهواء، مما يجعلها صغيرة الحجم وخفيفة الوزن وموثوقة جدا في الاتصال، الخ

تم تصميم موصلات 50Ohm المتكافئة عالية الدقة مع واجهة 2.92 ملم (إناثية) لتطبيقات RF و microwave متعددة الاستخدامات.هذه الاتصالات المتقدمة تجد استخدام واسع في مختلف بيئات الاختبار والقياس، من الاتصالات الخلوية إلى الأقمار الصناعية، لضمان الملاءمة المثلى للمعدات وترابط الكابلات.هذه الموصلات مصممة لتحمل الاستخدام المتكرر.إنها تتضمن مادة كهربائية معطلة ومدعم موصل مركزي بلاستيكي منخفض الخسارة لتعزيز الأداء.

المواصفات:

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

عائق	50Ω
نطاق التردد	DC - 40GHz
تصنيف الجهد	250 VRMS (حد أقصى مستوى سطح البحر)
الجهد الكهربائي المقاوم للطاقة	750 VRMS (حد أقصى مستوى سطح البحر)
نسبة موجة الجهد الثابت VSWR	≤ 1.05 + 0.005f
مقاومة الاتصال	موصل المركز ≤ 3.0 مΩ
	الموصل الخارجي ≤ 2.0 mΩ
مقاومة العزل	≥ 5000 MΩ

الموصل الداخلي	سدادة الذكور: نحاس، مطلية بالذهب
	(بيكو) ، مطلية بالذهب
اتصال مرن	بيكو مطلي بالنيكل
الجسم / القشرة / السكن	النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب
عازل	PEI
غسيل	مطاط السيليكون
الحرارة	-55°C ~ +125°C
المدى الطويل	500 دورة
عزم الدوران	0.79 ~ 1.13 ن.م

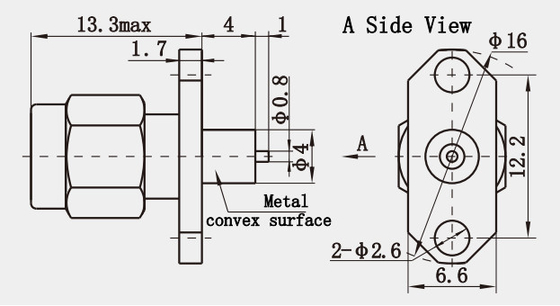

رسم الخطوط العريضة من الفولاذ المقاوم للصدأ K2.92 الذكور اثنين حفرة شراع مع رابط ميكروستريب(ملم):

K2.92 ذكر الفولاذ المقاوم للصدأ شاشة ثنائية الحفرة مع رابط اتصال ميكروستريب 0

رقم الطراز	الوصف
K-JFD5G	2.92ملم K الذكور 2 ثقوب فلانج ربط RF الفولاذ المقاوم للصدأ

الخصائص:

1قطر الموصل الخارجي: يحتوي عقدة K2.92 سلسلة الاتصالات الفوق محوري الراديوية على قطر الموصل الخارجي 2.92 مم ، مما يجعلها أكثر تكثيفا في الحجم مقارنة مع العديد من أنواع الاتصالات الأخرى.
تردد التشغيل: تعمل هذه الموصلات على نطاق تردد من DC إلى 40 GHz. وهذا يجعلها مثالية للتطبيقات عالية التردد.
الأداء الكهربائي:

2نسبة موجات الجهد الثابتة (VSWR): داخل نطاق التردد من DC إلى 40 GHz ، يبلغ أقصى VSWR لسلسلة K2.92 1.15، مما يشير إلى أداء كهربائي ممتاز.
مقاومة الاتصال: مقاومة الاتصال للموصل الداخلي أقل من 3.0 مΩ ، والموصل الخارجي أقل من 2.0 مΩ ، مما يضمن نقل إشارة مستقر وموثوق به.

التطبيق:

1الاتصالات اللاسلكية: تستخدم هذه الموصلات على نطاق واسع في أنظمة الاتصالات اللاسلكية ، بما في ذلك الشبكات الخلوية والاتصالات الفضائية ومعدات Wi-Fi.أنها توفر اتصالات موثوقة للإشارات عالية التردد في هذه الأنظمة الحرجة.

2معدات الاختبار والقياس: هذه الموصلات حاسمة في أدوات الاختبار والقياس مثل محللي الشبكات ومحللات الطيف ومولدات الإشارات.أنها توفر اتصال دقيق للقياسات الدقيقة واختبار دوائر و أنظمة RF.

3الإذاعة والبث: في إعدادات الإعلام الإذاعي والبث، K2.92 وصلة تدعم نقل إشارات الصوت والفيديو عالية الجودة المطلوبة للبث المباشر وتقديم المحتوى.

غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:

رقم الجزء	الوصف
K-KFD38	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-KFD76G	الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
K-KFD8	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-JFD9G	الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
