سلسلة K2.92 الذكور فلنج جبل ربط RF الفولاذ المقاوم للصدأ عمق الثقب 1.8mm
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المواد: | الفولاذ المقاوم للصدأ | الجنس: | ذكر |
|---|---|---|---|
| اسم المنتج: | 2.92 مم ، نوع K ، SMK | الكلمات الرئيسية: | موصل لوحة شفة ذو فتحتين |
| البند: | موصل الموجة المليمترية | طلاء: | تخميل |
| التطبيق: | الترددات اللاسلكية | عازل: | PTFE |
| إبراز: | ربط الراديو الراديوي ذكر,رابط RF من سلسلة K2.92,1.8 ملم عمق حفرة رابط RF,K2.92 Series RF Connector,1.8mm Hole Depth RF Connector |
||

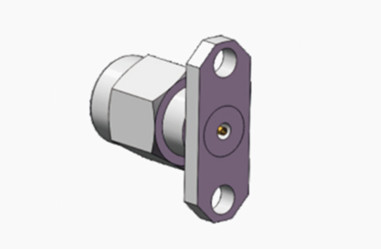

سلسلة K2.92 الذكور فلنج جبل ربط RF الفولاذ المقاوم للصدأ عمق الثقب 1.8mm
موصل K-type ، المعروف أيضًا باسم موصل 2.92 مم ، هو موصل موجات ملليمتر يستخدم على نطاق واسع مع نطاق تردد يصل إلى 40 غيغاهرتز. وهو متوافق ومقابل مع SMA و 3.المنتجات من السلسلة 5 وتتميز بواجهة الهواءتتميز هذه السلسلة من الاتصالات بحجمها المدمج ، وتصميمها الخفيف الوزن ، وتردد العمل العالي ، والاتصال الموثوق به.

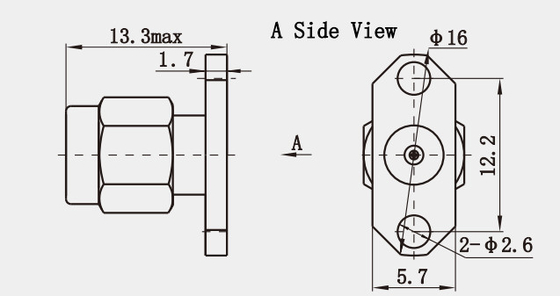

رسم المخطط لسلسلة K2.92 الذكور فلنج جبل ربط RF الفولاذ المقاوم للصدأ عمق الثقب 1.8mم:(مم)
| رقم الطراز | الوصف |
| K-JFD6G | الصلب المقاوم للصدأ K 2.92mm الذكور 2 ثقوب فليانج ربط RF |
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40 جيجاهرتز |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:
|
رقم الجزء
|
الوصف
|
|
K-KFD38
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD76G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1الأداء الميكانيكي:
متانة: يمكن أن تتحمل الموصلات ما يصل إلى 500 دورة التزاوج ، مما يدل على متانة ميكانيكية جيدة.
موثوقية عالية: سمك جدار الموصل الخارجي أكبر من سمك موصلات SMA ، مما يعزز موثوقيتها ، خاصة في التطبيقات عالية التردد والقوة العالية.
2التوافق:
متوافق مع عدة أجهزة اتصال: أجهزة الاتصال الجوهرية الراديوية من سلسلة K2.92 متوافقة ميكانيكياً مع أجهزة الاتصال SMA و APC-3.5 الحالية ، مما يوفر قابلية تطبيق ومرونة واسعة.
3التكيف مع درجة الحرارة:
نطاق درجة الحرارة الواسع: يمكن أن تعمل الموصلات بشكل طبيعي ضمن نطاق درجة الحرارة من -55 درجة مئوية إلى + 125 درجة مئوية ، مناسبة لمختلف البيئات الشديدة.
التطبيق:
1معدات التصوير الطبي: في أجهزة التصوير الطبي مثل آلات التصوير بالرنين المغناطيسي، توفر هذه الموصلات الدقة والموثوقية اللازمة لنقل إشارات الترددات العالية.
2البحوث العلمية والتجارب: يستخدم الباحثون موصلات K2.92 في الإعدادات التجريبية التي تتطلب نقل إشارة عالية التردد والحد الأدنى من الخسارة.مثل تسريعات الجسيمات أو أبحاث المواد المتقدمة.
3أجهزة إنترنت الأشياء: تستفيد أجهزة إنترنت الأشياء (IoT) من الحجم المدمج والأداء العالي لموصلات K2.92 لنقل البيانات بكفاءة بين أجهزة الاستشعار ووحدات المعالجة المركزية.
