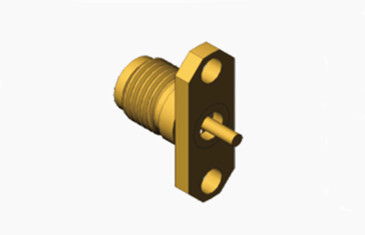

سلسلة K 2.92mm النحاس الإناث فلنج جبل ربط RF مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| النوع: | 2.92 مم ، نوع K ، SMK | الكلمات الرئيسية: | 2 موصلات لوحة شفة الثقوب |
|---|---|---|---|
| البند: | موصلات الموجة المليمترية | طلاء: | مطلي بالذهب |
| التطبيق: | RF / ساتكوم | عازل: | PTFE |
| معاوقة: | 50 أوم | الجنس: | أنثى |
| إبراز: | سلسلة K 2.92mm ربط RF,النحاس إمرأة فلنج ربط RF |
||
سلسلة K ((2.92mm) النحاس الإناث فلنج جبل ربط RF مع ميكروستريب
موصل نوع K ، المعروف أيضًا باسم موصل نوع 2.92 ، هو سلسلة موصلات موجة مليمتر تستخدم على نطاق واسع. يدعم ترددات تصل إلى 40 غيغاهرتز ويمكن تبادلها مع سلسلة SMA و 3.منتجات السلسلة الخامسة من خلال واجهة الهواءيحتوي هذا المرفق على حجم صغير، وتصميم خفيف الوزن، وأداء عالية التردد، واتصال موثوق به.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50 Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD21
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD87G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD42
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD61G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
- قدرة التردد العالي: يدعم رابط 2.92 ملم ترددات تصل إلى 40 غيغاهرتز، والتي تقع ضمن طيف الموجات المليمترية. وهذا يجعلها مثالية للتطبيقات مثل الاتصالات الفضائية، وأنظمة الرادار،ونقل البيانات عالية السرعة.
- حجم صغير: مع قطر خارجي يبلغ 2.92 ملم ، هذا المرفق أصغر بكثير من المرفقات التقليدية مثل SMA أو BNC.حجمها المدمج يسمح لتصميمات الدوائر الأكثر كثافة وهو مفيد بشكل خاص حيث المساحة هي قسط، مثل الأجهزة المحمولة أو الدوائر المتكاملة.
- البناء الخفيف: المصنوع من النحاس، والمتصل هو في نفس الوقت متينة وخفيفة الوزن. وهذا يقلل من الوزن الكلي للمعدات، وهو أمر حاسم للتطبيقات الفضائية حيث كل جرام يحتسب.
التطبيق:
- الحد الأدنى لتدهور الإشارة: الحجم الصغير والضوئي الهوائي يقلل بشكل كبير من فقدان الإشارة وتشوهها ، مما يحافظ على سلامة الإشارة في الترددات العالية حيث تصبح هذه الآثار أكثر وضوحًا.
- كفاءة الفضاء: يسمح عامل الشكل المدمج بوضع المكونات بشكل أقرب على PCBs ، مما يسهل تصميم أنظمة إلكترونية متكاملة للغاية دون المساس بالأداء.
- الصمود والموثوقية: إن بناء النحاس جنبا إلى جنب مع آلية اتصال قوية يضمن موثوقية طويلة الأجل حتى في الظروف البيئية القاسية الشائعة في التطبيقات عالية التردد ،مثل درجات الحرارة القصوى أو الإجهاد الميكانيكي.
- محسّنة لمجموعة الموجات المليمترية: مصممة خصيصا للعمل في نطاق الموجة المليمترية، 2.خصائص 92 ملم المرفق تتوافق تماما مع متطلبات أنظمة الاتصالات الحديثة وتقنيات الرادار التي تعمل في هذه الترددات.
