النحاس K2.92mm الإناث 2 حفرة فلانج RF الاتصال المحوري مع شريط الميكرو
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| النوع: | 2.92 مم ، نوع K ، SMK | الكلمات الرئيسية: | 2 موصلات لوحة شفة الثقوب |
|---|---|---|---|
| البند: | موصلات الموجة المليمترية | طلاء: | مطلي بالذهب |
| التطبيق: | RF / ساتكوم | عازل: | PTFE |
| معاوقة: | 50 أوم | الجنس: | أنثى |
| إبراز: | K2.92mm رباط الراديو اللاسلكي الراديوي,جهاز اتصال مكوكي للفيروسات اللاسلكية,2 فتحة ربط RF Coaxial,Micro-strip RF Coaxial Connector,2-hole RF Coaxial Connector |
||

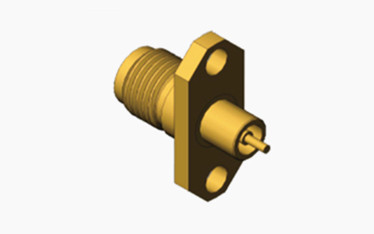

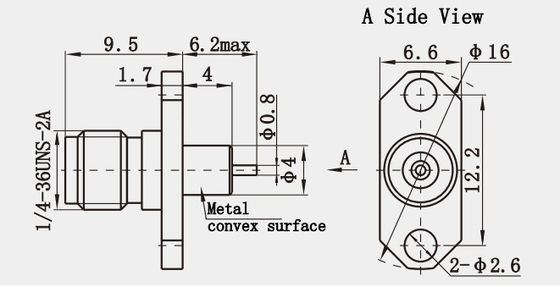

النحاس K2.92mm الإناث 2 حفرة فلانج RF الاتصال المحوري مع شريط الميكرو
موصل K-type، المعروف أيضًا باسم موصل 2.92، هو سلسلة شائعة من موصلات الموجة المليمترية التي يمكن أن تعمل على ترددات تصل إلى 40 جيجا هرتز.يحتوي على واجهة الهواء ويمكن استبدالها مع SMA و 3المنتجات من سلسلة.5. تقدم هذه السلسلة مزايا مثل الحجم المدمج، والتصميم خفيف الوزن، والعمل عالي التردد، والاتصال الموثوق به.
المواصفات:
ملاحظة: تعتمد البيانات المحددة للنموذج على البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD21
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD87G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD42
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD61G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
- نطاق التردد: يعمل رابط Brass K-type على ترددات تصل إلى 40 GHz ، مما يجعله مناسبًا لتطبيقات الموجات المليمترية.هذا النطاق العريض من الترددات يسمح باستخدامه في مختلف أنظمة الاتصالات عالية التردد وتقنيات الرادار.
- المواد: المصنوع من النحاس عالي الجودة، هذه المفاتيح توفر قوة ميكانيكية ممتازة ومتانة.ضمان أداء طويل الأمد حتى في البيئات القاسية.
- التصميم: التصميم المدمج والخفيف الوزن لمكونات الاتصال من نوع Brass K يجعل من السهل التعامل معها وتثبيتها ، حتى في الأماكن الضيقة. تتيح واجهة الهواء التبادلية مع SMA و 3.منتجات السلسلة الخامسة، مما يوفر المرونة في تصميم النظام والتكامل.
- الأداء: مع انخفاض خسارة الإدراج وخسارة العودة ، يضمن رابط Brass K-type نقل إشارة فعال مع الحد الأدنى من الضعف.هذا أمر حاسم للحفاظ على سلامة الإشارة على مسافات أطول وتحسين أداء النظام العام.
التطبيق:
- الاتصالات: تستخدم في هوائيات المحطات الأساسية وأنظمة الاتصالات عبر الأقمار الصناعية وروابط الراديو الميكروويف لضمان نقل إشارات فعال ومستقر.
- أنظمة الرادار: تستخدم في أنظمة الرادار المدنية للكشف عن الأجسام وتتبعها في الترددات العالية.
- الإذاعة: تستخدم في معدات البث التلفزيوني والإذاعي لنقل إشارات الترددات العالية على مسافات طويلة.
- الفضاء الجوي: متكاملة في أنظمة ألكترونيات الطيران لأغراض الاتصال والملاحة.
- البحوث العلمية: تستخدم في أدوات المختبرات ومعدات الاختبار التي تتطلب قياسات دقيقة عالية التردد.
