نوع K نوع K2.92mm إمرأة فولاذ المقاوم للصدأ ربط مكوكسي RF مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| عازل: | PTFE | الجنس: | أنثى |
|---|---|---|---|
| اسم المنتج: | 2.92 مم ، نوع K ، SMK | دلائل الميزات: | 2 موصلات لوحة شفة الثقوب |
| البند: | موصلات الموجة المليمترية | طلاء: | تخميل |
| التطبيق: | الكمبيوتر / الشبكات المحلية | المواد: | الفولاذ المقاوم للصدأ |
| إبراز: | رابط كوكسيال K2.92mm RF,رابط كوكسيال من الفولاذ المقاوم للصدأ,نوع K ميكروستريب RF القواكسي,Stainless Steel RF Coaxial Connector,K Type Microstrip RF Coaxial Connector |
||

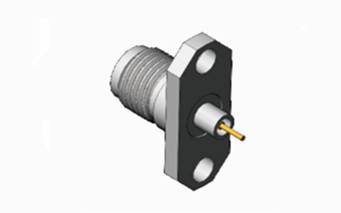

نوع K نوع K2.92mm إمرأة فولاذ المقاوم للصدأ ربط مكوكسي RF مع Microstrip
موصل K-type ، المعروف أيضًا باسم موصل 2.92 ، هو سلسلة من موصلات الموجات المليمترية المستخدمة على نطاق واسع. يصل ترددها إلى 40 غيغاهرتز ويمكن تبادلها مع SMA و 3.منتجات السلسلة الخامسةمع حجمها المدمج، وتصميمها الخفيف، وتردد تشغيلها العالي، والاتصال الموثوق به، فإنه يقدر كثيرا في تطبيقات مختلفة.

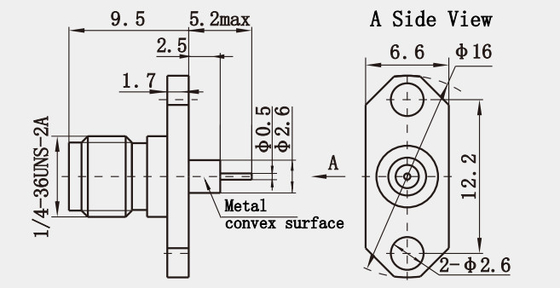

رسم المخطط من نوع K K2.92mm الإناث الفولاذ المقاوم للصدأ RF القاطع المقاوم مع Microstrip :(مم)
المواصفات:
ملاحظة: تعتمد البيانات المحددة للنموذج على البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم
|
رقم الجزء
|
الوصف
|
|
K-KFD3
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD42
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD62G
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
1.
2.
3.
4.
الخصائص:
1الخصائص الميكانيكية
متانة قوية: مصنوعة من الفولاذ المقاوم للصدأ ، يمتلك المرفق مقاومة تآكل ممتازة وقوة ميكانيكية ، ويمكن استخدامه لفترة طويلة في البيئات القاسية.
التثبيت المريح: عادة ما يتبنى تركيب اللفاف مزدوج الثقب أو أربعة ثقوب ، والتي من السهل تثبيتها وتوصيلها على لوحة المعدات.هذا التصميم لا يحسن فقط استقرار الاتصال، ولكنه يسهل أيضا عملية التثبيت.
2الأداء الكهربائي
VSWR المنخفض: VSWR هو واحد من أهم مؤشرات أداء الاتصال. عادةً ما يكون لمواد الاتصال الجماعية RF عالية الجودة 2.92 mmW VSWR منخفض (على سبيل المثال 1.2 Max) ،مما يعني خسارة طاقة أقل أثناء نقل الإشارة وكفاءة نقل أعلى.
مقاومة العزل العالية: عادة ما تكون قيم مقاومة العزل ≥ 5000Ω ، مما يساعد على تقليل تسرب الإشارة والتداخل وتحسين جودة نقل الإشارة.
3خصائص المواد
الفولاذ المقاوم للصدأ: استخدام مواد الفولاذ المقاوم للصدأ عالية الجودة لا يزيد فقط من القوة الميكانيكية ومقاومة التآكل للصلة ،ولكن أيضا يضمن موثوقيتها واستقرارها في الاستخدام على المدى الطويل.
أسطح اتصال مطلية بالذهب: تستخدم بعض نماذج الاتصالات الراقية أسطح اتصال مطلية بالذهب ، مما يزيد من تقليل مقاومة الاتصال ويحسن جودة نقل الإشارة.
التطبيق:
1أنظمة الرادار: تستخدم في أنظمة الرادار المدنية للكشف عن الكائنات وتتبعها في الترددات العالية.
2الإذاعة: تستخدم في معدات البث التلفزيوني والإذاعي لنقل إشارات الترددات العالية على مسافات طويلة.
3الطيران الفضائي: متكاملة في أنظمة ألكترونيات الطيران لأغراض الاتصال والملاحة.
4البحوث العلمية: تستخدم في أدوات المختبرات ومعدات الاختبار التي تتطلب قياسات دقيقة عالية التردد.
ملاحظة:
لدينا أكثر من 10000 نوع منمحولات الراديو اللاسلكي,إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
