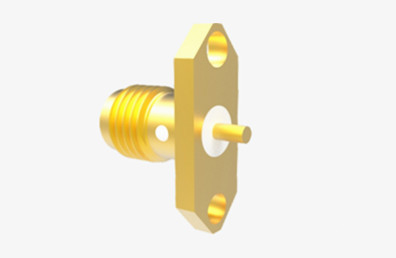

SMA إمرأة نحاس الدرجة الجوية الفضاء RF رابط محوري مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMA RF المحوري | طلاء: | مطلي بالذهب |
|---|---|---|---|
| الجنس: | أنثى | عائق: | 50Ω |
| التكرار: | DC ~ 18 جيجا هرتز | طول العمر: | 500 دورة |
| التطبيق: | تواصل | المواد: | النحاس |
| إبراز: | SMA إمرأة نحاس RF رابط كوكسيال,ربط كوكسيال من طراز الراديو الفضائي,رابط مكوكي الراديو مع شريط صغير,Brass Aerospace Grade RF Coaxial Connector,RF Coaxial Connector with Microstrip |
||
SMA إمرأة نحاس الدرجة الجوية الفضاء RF رابط محوري مع Microstrip
تشتهر سلسلة SMA من موصلات RF المتكافئة بتقليدها وقدراتها عالية التردد ، وتعمل بفعالية حتى 18GHz. تقدم العديد من المزايا ، بما في ذلك الحجم الصغير ،عرض النطاق الترددي العريض، الأداء الميكانيكي والكهربائي الاستثنائي ، والاتصالات الموثوقة. هذه الخصائص جعلتها واحدة من أكثر أنواع الاتصالات المتجانسة RF شعبية.يتم استخدامها على نطاق واسع في الصناعات مثل الطيران والفضاء، البحرية، ومختلف المجالات الأخرى.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |||
| عائق | 50Ω | ||
| نطاق التردد | 0.3ZHz-18GHz | ||
| الكهرباء المقطوعة مقاومة الجهد | 1000VRMS | ||
| مقاومة العزل | ≥ 5000MΩ ((DC: 500V) | ||
| المقاومة المركزية | مدرب المركز | ≤3.0mΩ | |
| موصل خارجي | ≤2.0mΩ | ||
| الخصائص المادية والميكانيكية | |||
| تثبيت جهة الاتصال المركزية | ≥267 | ||
| المدى الطويل | 500 مرة | ||
| احتواء الكابلات | الحد الأدنى لقوة احتواء الكابلات | ||
| الحرارة | -55°C~+125°C | ||

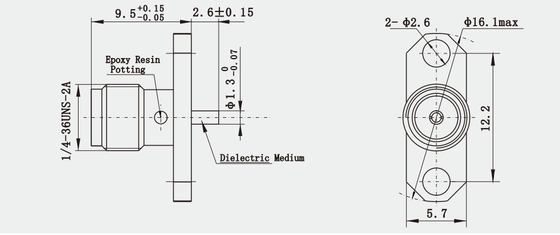

رسم المخطط:(ملم)
الخصائص:
1- موثوقية عالية: - العمل المستقر تحت درجة حرارة شديدة، الرطوبة، الاهتزاز،الصدمة وغيرها من البيئات القاسية يضمن أن جهاز الاتصال لا يزال قادرة على الحفاظ على أداء اتصال جيد في ظل الظروف المعقدة من المركبة الفضائية في الفضاءعلى سبيل المثال ، يمكن لبعض موصلات SMA من الدرجة الجوية أن تتحمل درجات حرارة تتراوح من -55 درجة مئوية إلى 125 درجة مئوية ، ويمكن أن تتحمل تسارعًا كبيرًا وصدمات اهتزاز قوية.- مقاومة جيدة للتآكل لمواجهة المواد التآكلية أو البيئات التي قد توجد في الفضاء، تمديد عمر الخدمة للموصلات.
2تصميم خفيف الوزن: - على أساس تلبية متطلبات الأداءيتم تخفيض وزن المرفق قدر الإمكان لخفض الوزن الإجمالي للمركبة الفضائية وتحسين كفاءة الإطلاق والأداء التشغيلي للمركبة الفضائيةعلى سبيل المثال، اعتماد مواد خفيفة الوزن أو تحسين التصميم الهيكلي لتحقيق خفيفة الوزن.
التطبيق:
1نظام الاتصال بالمركبة الفضائية:
اتصال نقل الإشارة: في نظام الاتصالات للقمر الصناعي والمركبات الفضائية الأخرى ، يتم استخدام موصلات SMA لربط كابلات ومعدات RF المختلفة لضمان نقل إشارة مستقر.على سبيل المثال، في رابط الاتصال بين الأقمار الصناعية والمحطات الأرضية، وصلات SMA المعدات الرئيسية مثل وحدات جهاز الاستقبال اللاسلكي الراديوي، والمرشحات،ومضخات لضمان التواصل الطبيعي.
2اتصال نظام الهوائي: يجب توصيل نظام الهوائي في المركبة الفضائية بمعدات معالجة إشارات الراديو الراديوي الداخلية.يمكن لموصلات SMA توفير اتصالات موثوقة لضمان أن الإشارات التي تستقبلها الهوائية يمكن أن تنتقل بدقة إلى دوائر المعالجة اللاحقة.
كتالوج المنتج:
1سلسلة.85
2.4سلسلة
2.92سلسلة
SMAسلسلة
سلسلة SMP
سلسلة SMPM
منتجات عازلة الزجاج
محول توجيه الموجات المتكافئ
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
