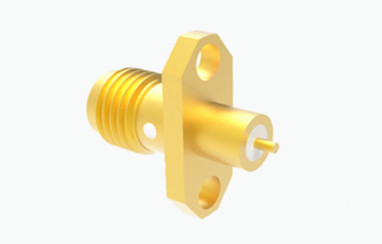

SMA الإناث 2 حفرة فلانج النحاس RF رابط مكواسي للتطبيقات الفضائية
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | SMA RF المحوري | طلاء: | مطلي بالذهب |
|---|---|---|---|
| الجنس: | أنثى | عائق: | 50Ω |
| التكرار: | DC ~ 18 جيجا هرتز | طول العمر: | 500 دورة |
| التطبيق: | تواصل | المواد: | النحاس |
| إبراز: | 2 حفرة فلانج ربط RF كوكسيال,SMA الإناث RF اللاصق الكوكسي,ربط كوكسيال للاتصالات الراديوية للطيران,SMA Female RF Coaxial Connector,Brass Aerospace RF Coaxial Connector |
||
SMA الإناث 2 حفرة فلانج النحاس RF رابط مكواسي للتطبيقات الفضائية
يتم الاحتفال بسلسلة SMA من موصلات RF المتكافئة لتصميمها المدمج وأدائها عالية التردد ، والتي تعمل بكفاءة تصل إلى 18 جيجا هرتز.بما في ذلك عامل الشكل الصغير، وعرض النطاق الترددي الواسع، والخصائص الميكانيكية والكهربائية المتفوقة، والاتصال الموثوق به. وقد وضعت هذه الميزات على أنها واحدة من أكثر أنواع الموصلات المتجانسة RF استخدامًا.وهي تستخدم على نطاق واسع في قطاعات مثل الطيران والفضاء، والبحرية، والعديد من المجالات الأخرى.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |||
| عائق | 50Ω | ||
| نطاق التردد | 0.3ZHz-18GHz | ||
| الكهرباء المقطوعة مقاومة الجهد | 1000VRMS | ||
| مقاومة العزل | ≥ 5000MΩ ((DC: 500V) | ||
| المقاومة المركزية | مدرب المركز | ≤3.0mΩ | |
| موصل خارجي | ≤2.0mΩ | ||
| الخصائص المادية والميكانيكية | |||
| تثبيت جهة الاتصال المركزية | ≥267 | ||
| المدى الطويل | 500 مرة | ||
| احتواء الكابلات | الحد الأدنى لقوة احتواء الكابلات | ||
| الحرارة | -55°C~+125°C | ||

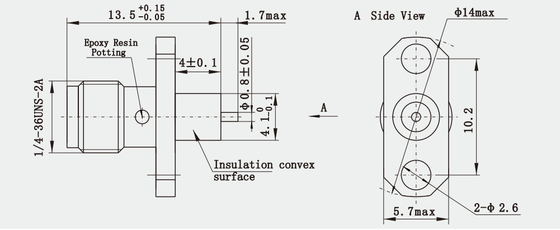

رسم المخطط:(ملم)
الخصائص:
1- الهيكل الميكانيكي الدقيق: - يضمن التصميم الهيكلي الدقيق أن الاتصال الخيطي للمصل هو ضيق وموثوق به ، ومنع الشق في ظل الاهتزاز أو ظروف الصدمة.في هذه الأثناء- مع قوة ميكانيكية معينةيمكنها تحمل الإجهاد الميكانيكي أثناء التثبيت والاستخدام ولا تتلف بسهولة.
2- مراقبة الجودة الصارمة والتفتيش: - عملية الإنتاج تتبع نظام إدارة الجودة الصارم،ويتم فحص كل مرحلة من مراحل الإنتاج وتحكمها بدقة لضمان أن جودة وأداء المنتجات تلبي معايير الطيران والفضاءعلى سبيل المثال ، سيتم اختبار وتحقق من الأداء الكهربائي والأداء الميكانيكي والقدرة على التكيف مع البيئة للموصلات.
3- موثوقية عالية: - العمل المستقر تحت درجة حرارة شديدة، الرطوبة، الاهتزاز،الصدمة وغيرها من البيئات القاسية يضمن أن جهاز الاتصال لا يزال قادرة على الحفاظ على أداء اتصال جيد في ظل الظروف المعقدة من المركبة الفضائية في الفضاءعلى سبيل المثال ، يمكن لبعض موصلات SMA من الدرجة الجوية أن تتحمل درجات حرارة تتراوح من -55 درجة مئوية إلى 125 درجة مئوية ، ويمكن أن تتحمل تسارعًا كبيرًا وصدمات اهتزاز قوية.- مقاومة جيدة للتآكل لمواجهة المواد التآكلية أو البيئات التي قد توجد في الفضاء، تمديد عمر الخدمة للموصلات.
التطبيق:
1اتصال معدات القياس والتحكم: يمكن استخدام مكونات SMA لربط الرادار ومعدات القياس عن بعد والأجهزة الأخرى في محطات القياس والتحكم الأرضية.هذه الأجهزة تتطلب اتصالات RF مع الهوائيات، معدات معالجة الإشارات، إلخ لتحقيق تتبع وقياس ومراقبة المركبات الفضائية.
2. اتصال إشارة المستشعر: بعض أجهزة الاستشعار إشارات الإخراج لإشارات RF، يمكن توصيل موصلات SMA إلى جهاز الاستشعار ودوائر معالجة الإشارات لنقل المعلومات التي اكتشفها جهاز الاستشعار.
3الاتصال الداخلي للكاشف: في أجهزة الكشف عن الفضاء العميق ، يمكن استخدام مكونات SMA لربط أجهزة الاتصال الداخلية للكاشف والأدوات العلمية ، إلخ.للتكيف مع مجموعة متنوعة من الظروف القاسية في بيئة الفضاءمثل التغيرات في درجات الحرارة العالية والمنخفضة، وبيئة الفراغ، والإشعاع وما إلى ذلك.
كتالوج المنتج:
1سلسلة.85
2.4سلسلة
2.92سلسلة
SMAسلسلة
سلسلة SMP
سلسلة SMPM
منتجات عازلة الزجاج
محول توجيه الموجات المتكافئ
ملاحظة:
لدينا أكثر من 10000 نوع منمرفق SMA، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيلك.
