سلسلة K2.92 الإناث 2 حفرة فلنج الفولاذ المقاوم للصدأ ربط RF كوكسيال مع عازل PTFE ومصفوفة مسببة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| المواد: | الفولاذ المقاوم للصدأ | الجنس: | أنثى |
|---|---|---|---|
| اسم المنتج: | 2.92 ملم، نوع K، SMK | الكلمات الرئيسية: | 2 موصلات لوحة شفة الثقوب |
| البند: | موصلات الموجة المليمترية | طلاء: | تخميل |
| التطبيق: | الترددات اللاسلكية | عازل: | PTFE |
| إبراز: | وصلة كوكسيال تابعة للراديو اللاسلكي,2 حفرة فلانج ربط RF كوكسيال,عازل PTFE ربط RF Coaxial,2-hole Flange RF Coaxial Connector,PTFE Insulator RF Coaxial Connector |
||

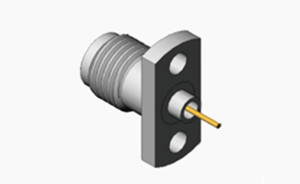

سلسلة K2.92 الإناث 2 حفرة فلنج الفولاذ المقاوم للصدأ ربط RF Coaxial
موصلات موجة ملليمترية من نوع K ((2.92mm,SMK)، وتسمى أيضًا موصلات 2.92 ملم. إنها واحدة من أكثر موصلات موجات المتر شعبية. نطاق التردد الواسع يصل إلى 40 غيغاهرتز. ويمكن إضافة إلى موصلات SMA و 3.5 ملم.
هذه الموصولات من نوع K (2.92mm،SMK)يتم تبني واجهة الهواء، مما يجعلها صغيرة الحجم وخفيفة الوزن وموثوقة جدا في الاتصال، الخ
تم تصميم هذه الاتصالات المتكافئة ذات الدقة العالية 50 أوهم مع واجهة أنثوية 2.92 ملم للتطبيقات متعددة الاستخدامات في ترددات RF وميكروويف.فهي تتفوق في العديد من بيئات الاختبار والقياس، تتراوح من الاتصالات الخلوية إلى الأقمار الصناعية، وضمان المعدات المثلى وتوصيل الكابلات.هذه الاتصالات بنيت لتحمل اتصالات متكررةوهي تتضمن تصميمًا كهربائيًا للهواء وتستخدم دعمًا للموصلات المركزية البلاستيكية ذات الخسارة المنخفضة ، مما يعزز أدائها ومتانتها.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| عائق | 50Ω |
| نطاق التردد | DC - 40GHz |
| تصنيف الجهد | 250 VRMS (حد أقصى مستوى سطح البحر) |
| الجهد الكهربائي المقاوم للطاقة | 750 VRMS (حد أقصى مستوى سطح البحر) |
| نسبة موجة الجهد الثابت VSWR |
≤ 1.05 + 0.005f |
| مقاومة الاتصال | موصل المركز ≤ 3.0 مΩ |
| الموصل الخارجي ≤ 2.0 mΩ | |
| مقاومة العزل | ≥ 5000 MΩ |
| الموصل الداخلي | سدادة الذكور: نحاس، مطلية بالذهب |
| (بيكو) ، مطلية بالذهب | |
| اتصال مرن | بيكو مطلي بالنيكل |
| الجسم / القشرة / السكن | النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب |
| عازل | PEI |
| غسيل | مطاط السيليكون |
| الحرارة | -55°C ~ +125°C |
| المدى الطويل | 500 دورة |
| عزم الدوران | 0.79 ~ 1.13 ن.م |

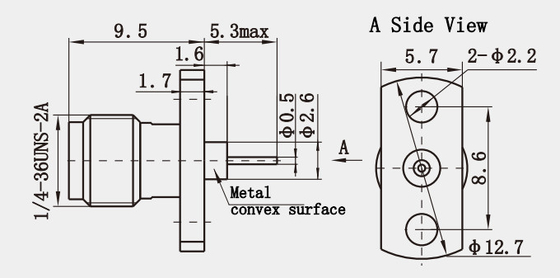

رسم المخطط لسلسلة K2.92 الإناث 2 حفرة فلنج الفولاذ المقاوم للصدأ ربط الفولاذ المقاوم للصدأ RF(ملم):
الخصائص:
- التوافق:
- قابلية التبادل: يمكن أن تكون متبادلة مع SMA وموصلات 3.5mm، مما يزيد من مرونة وراحة في التطبيقات العملية. على سبيل المثال،عندما يكون المرفق المقابل غير متاح مؤقتًا، يمكن استخدام الملحقات مثل المحولات لربط سلسلة مختلفة من المفاتيح.
- الخصائص الأخرى:
- وسط الهواء: اعتماد الهواء كوسيلة نقل تستفيد من مزايا خطوط نقل الهواء ، مما يؤدي إلى انخفاض VSWR وانخفاض خسارة الإدراج.
- حلقة أرضية معدنية مرتفعة: يمكن تحقيق اتصال معدن إلى معدن بمقدار 360 درجة ، مما يعزز أداء الأرض واستقرار المرفق.
- قابلية التكيف مع درجة الحرارة: يمكن أن تعمل بشكل طبيعي في درجة حرارة المحيط من -55 درجة مئوية إلى + 125 درجة مئوية، وتتكيف مع مختلف بيئات العمل القاسية.
التطبيق:
- معدات الاختبار والقياس:
- محلل الشبكة: يستخدم محلل الشبكة لقياس خصائص تردد نطاق المكونات اللاسلكية والأنظمة وخصائص تردد المرحلة والمعايير الأخرى للأدوات الهامة.يمكن استخدام موصل 92 ملم لربط منفذ اختبار تحليل الشبكة والجهاز الخاضع للاختبار، خصائص التردد العالي وأداء التطابق الجيد لضمان دقة وموثوقية نتائج الاختبار. عند اختبار الدوائر عالية التردد، والمرشحات،مكبرات وأجهزة تردد صوتية أخرى، يمكن لمكون K2.92 ملم توفير اتصال مستقر لضمان نقل إشارة الاختبار دون تداخل.
- محللات الطيف: تستخدم محللات الطيف لتحليل مكونات التردد وتوزيع الطاقة للإشارات. في اختبارات RF وموجات الميكروويف ، يتم تحليل K2يمكن لمصل 92 ملم إدخال الإشارة التي سيتم اختبارها في محلل الطيف لمساعدة المهندسين على تحليل وتشخيص المشاكل مع الإشارةعلى سبيل المثال، أثناء تحديد الأخطاء وصيانة معدات الاتصالات اللاسلكية، مزيج من محلل الطيف و K2.يمكن استخدام موصل 92 ملم للكشف عما إذا كان طيف الإشارات المنبعثة من المعدات يتوافق مع المعيار، وما إذا كانت هناك مشاكل مثل إشارات التداخل.
- عداد الطاقة: يستخدم عداد الطاقة لقياس مستوى طاقة إشارات RF. يمكن استخدام رابط K2.92 مم لربط عداد الطاقة ومصدر الإشارة المقاسة ،وخصائص خسائر إدراجها المنخفضة يمكن أن تضمن دقة نتائج القياسفي اختبار مضاعفات الطاقة اللاسلكية والمرسلات وغيرها من المعدات، يمكن استخدام موصلات K2.92 ملم لقياس الطاقة الخارجة بدقة وتقييم أداء المعدات.
غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:
|
رقم الجزء
|
الوصف
|
|
K-KFD38
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-KFD76G
|
الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
|
|
K-KFD8
|
2.92ملم نوع ك إمرأة ربط RF كوكسيال
|
|
K-JFD9G |
الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
|
