K2.92 الاتصال الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع

صورة كبيرة : K2.92 الاتصال الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	K-KFD53G

شروط الدفع والشحن:

الحد الأدنى لكمية:	عشرة قطع
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	L/C، T/T، ويسترن يونيون
القدرة على العرض:	35000PCS/عام

مفصلة وصف المنتج

المواد:	النحاس	الجنس:	أنثى
اسم المنتج:	2.92 مم ، نوع K ، SMK	الكلمات الرئيسية:	2 موصلات لوحة شفة الثقوب
البند:	موصلات الموجة المليمترية	طلاء:	مطلي بالذهب
التطبيق:	الترددات اللاسلكية	عازل:	PTFE
إبراز:	رابط كوكسيال من الفولاذ المقاوم للصدأ,الاتصالات الاتصالات اللاسلكية اللاسلكية,K2.92 الاتصال الواسع الواسع الواسع الواسع الواسع , Communication RF Coaxial Connector , K2.92 Female Flange RF Coaxial Connector

K2.92 الاتصال الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع

موصلات موجة ملليمترية من نوع K ((2.92mm,SMK)، وتسمى أيضًا موصلات 2.92 ملم. إنها واحدة من أكثر موصلات موجات المتر شعبية. نطاق التردد الواسع يصل إلى 40 غيغاهرتز. ويمكن إضافة إلى موصلات SMA و 3.5 ملم.

هذه الموصولات من نوع K (2.92mm،SMK)يتم تبني واجهة الهواء، مما يجعلها صغيرة الحجم وخفيفة الوزن وموثوقة جدا في الاتصال، الخ

تم تصميم موصلات 50Ohm المتكافئة عالية الدقة مع واجهة نسائية 2.92 مم لاستخدامها للأغراض العامة في تطبيقات RF والميكروويف.يتم استخدام هذه الاتصالات عالية الأداء عبر مجموعة واسعة من سيناريوهات الاختبار والقياس، من الاتصالات الخلوية إلى الاتصالات الفضائية، وضمان مطابقة مناسبة للمعدات والكابلات.تم بناء هذه الموصلات لتحمل الاستخدام المتكرريحتويون على تصميم كهربائي محكم مع دعم موصل مركزي بلاستيكي منخفض الخسارة.

K2.92 الاتصال الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع 0

K2.92 الاتصال الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع 1

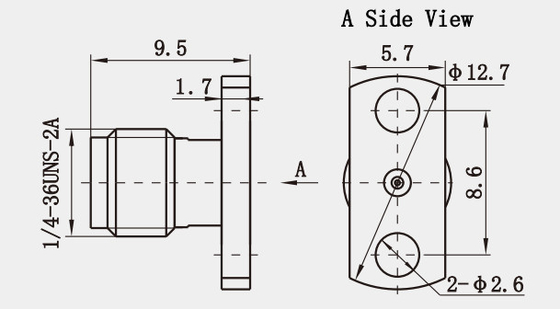

رسم المخطط لـ K2.92 الإناث اللفافة الفولاذ المقاوم للصدأ ربط RF Coaxial مع Microstrip للاتصال(ملم):

مواصفاتK2.92 الاتصال الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع الواسع(ملم):

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

عائق	50Ω
نطاق التردد	DC - 40GHz
تصنيف الجهد	250 VRMS (حد أقصى مستوى سطح البحر)
الجهد الكهربائي المقاوم للطاقة	750 VRMS (حد أقصى مستوى سطح البحر)
نسبة موجة الجهد الثابت VSWR	≤ 1.05 + 0.005f
مقاومة الاتصال	موصل المركز ≤ 3.0 مΩ
	الموصل الخارجي ≤ 2.0 mΩ
مقاومة العزل	≥ 5000 MΩ

الموصل الداخلي	سدادة الذكور: نحاس، مطلية بالذهب
	(بيكو) ، مطلية بالذهب
اتصال مرن	بيكو مطلي بالنيكل
الجسم / القشرة / السكن	النحاس المصفوف بالذهب الفولاذ المقاوم للصدأ، مسلب
عازل	PEI
غسيل	مطاط السيليكون
الحرارة	-55°C ~ +125°C
المدى الطويل	500 دورة
عزم الدوران	0.79 ~ 1.13 ن.م

الخصائص:

الأداء الكهربائي:
- العائق المميز: 50Ω ، وهو عائق قياسي مشترك لموصلات RF المتكافئة ، ويمكن أن يضمن استقرار ومطابقة الإشارات في عملية الإرسال.
- التوافق:
  - قابلية التبادل: يمكن أن تكون متبادلة مع SMA وموصلات 3.5mm، مما يزيد من مرونة وراحة في التطبيقات العملية. على سبيل المثال،عندما يكون المرفق المقابل غير متاح مؤقتًا، يمكن استخدام الملحقات مثل المحولات لربط سلسلة مختلفة من المفاتيح.
- الخصائص الأخرى:
  - وسط الهواء: اعتماد الهواء كوسيلة نقل تستفيد من مزايا خطوط نقل الهواء ، مما يؤدي إلى انخفاض VSWR وانخفاض خسارة الإدراج.
  - حلقة أرضية معدنية مرتفعة: يمكن تحقيق اتصال معدن إلى معدن بمقدار 360 درجة ، مما يعزز أداء الأرض واستقرار المرفق.
  - قابلية التكيف مع درجة الحرارة: يمكن أن تعمل بشكل طبيعي في درجة حرارة المحيط من -55 درجة مئوية إلى + 125 درجة مئوية، وتتكيف مع مختلف بيئات العمل القاسية.

التطبيق:

نظام الهوائي:
- هوائي استقبال الأقمار الصناعية: الهوائيات الاستقبال الأقمار الصناعية تحتاج إلى استقبال إشارات ضعيفة من الفضاء، والمتطلبات من المرفق هي أعلى.يمكن أن تضمن الهوائي الاستقبال الأقمار الصناعية والمعدات الخلفية للاتصال بشكل موثوق به، تقليل فقدان إشارة الإرسال، تحسين جودة الإشارة المستلمة.
- هوائي رادار: الهوائي في نظام الرادار يحتاج إلى إرسال إشارات عالية التردد والقوة العالية ، ويمكن لموصول K2.92mm تلبية المتطلبات العالية للهوائي الرادار إلى الموصول.يمكن استخدامه للاتصال بين هوائي الرادار ومعدات معالجة الإشارات لضمان نقل ثابت لإشارات الرادار، ولها صلاحية جيدة من الصمود والقدرة على مكافحة التدخل في البيئات المعقدة.
- هوائي الميكروويف: في مجال الاتصالات الميكروويفية والاستشعار عن بعد الميكروويف، الهوائي الميكروويف هو واحد من المعدات الرئيسية. يمكن استخدام رابط K2.92mm لنظام تغذية الهوائي الميكروويف،أجهزة توصيل الهوائيات والأجهزة الأمامية للاسلكية اللاسلكية، وخصائصه عالية التردد وأداء الخسارة المنخفضة يمكن أن تلبي طلب نقل إشارات الميكروويف وضمان أداء نظام الهوائي.

غيرها من الاتصالات الراديوية الذكورية الإناثية 2.92 ملم:

رقم الجزء	الوصف
K-KFD14	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-KFD75G	الصلب المقاوم للصدأ 2.92mm النوع K الإناث RF الواسطة الواسطة
K-KFD8	2.92ملم نوع ك إمرأة ربط RF كوكسيال
K-JFD9G	الصلب المقاوم للصدأ 2.92mm نوع K ذكر RF رابط محوري
