سلسلة MSSM المليمتر الموجة الإناثية ربط RF الفولاذ المقاوم للصدأ مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | مطلي بالذهب / التخميل | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | الصينية | عازل: | الـ PEI/PLF |
| النوع: | موصل RF | الجنس: | أنثى |
| المدى الطويل: | 500 دورة | ||
| إبراز: | ربط RF الإناث من سلسلة MSSM Microstrip,رابط RF من الفولاذ المقاوم للصدأ,موجة المليمتر ربط RF الفولاذ المقاوم للصدأ,Microstrip Stainless Steel RF Connector,Milimeter Wave Stainless Steel RF Connector |
||
سلسلة MSSM المليمتر الموجة الإناثية ربط RF الفولاذ المقاوم للصدأ مع Microstrip
يتكون خط منتجات MSSM من موصلات موجات ملليمتر عالية الأداء قادرة على العمل في ترددات تصل إلى 40GHz.هذه الموصلات تستخدم اتصالات المسالك الهوائية المسالك ويمكن استبدالها مع سلسلة SSMAيُلاحظ بحجمها المدمج، وتصميمها الخفيف الوزن، وتردد تشغيلها العالي، وارتباطها الموثوق به،يتم استخدام موصلات MSSM على نطاق واسع في قياسات الموجات الدقيقة عالية التردد وأجهزة الموجات المليمتريةخصائصها تجعلها مناسبة بشكل خاص للتطبيقات التي تتطلب مساحة محدودة وأداء عالية التردد.
المواصفات:
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |
| عائق | 50Ω |
| نطاق التردد | DC ~ 40غيغاهرتز |
| الكهرباء المقطوعة مقاومة الجهد | 500VRMS* |
| مقاومة العزل | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| درجة الجودة | درجة عالية الأداء |
| الخصائص المادية والميكانيكية | |
| موصل مركزي | البريليومالبرونز Gملصق قديم |
| الموصل الخارجي | البريليومالبرونز Gملصق قديمالصلب المقاوم للصدأ |
| العزلدالكهرباء | PLF/PEI |
| نطاق الحرارة | -55 ~ +125°C |
الخصائص:
1الهيكل الأساسي
الموصل الداخلي: سدادة الدبوس المركزي ، تستخدم لربط الكابل وواجهة الجهاز لتحقيق اتصال معلومات.
موصل خارجي: منفذ أسطواني يخدم وظيفة حماية وتثبيت المرفق من البيئة الخارجية.
عازل: يقع بين الموصلات الداخلية والخارجية لمنع تداخل الإشارة والدائرة القصيرة.
2تردد التشغيل: يعتمد على الهيكل الفيزيائي للموصول ، بما في ذلك حجم الموصلات الداخلية والخارجية ، وطبيعة المواد الكهربائية ، وهلم جرا.
3VSWR (VSWR): أحد المؤشرات المهمة لمزايا المكونات ، كلما كان VSWR أقل ، كلما كان الأداء أفضل.
4فقدان الإدراج: فقدان الإشارة الناجم عن عملية نقل الإشارة ، كلما كان كفاءة نقل إشارة المرفق أصغر ، كان ذلك أعلى.

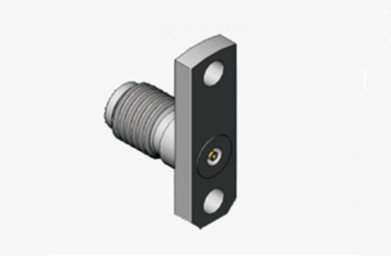

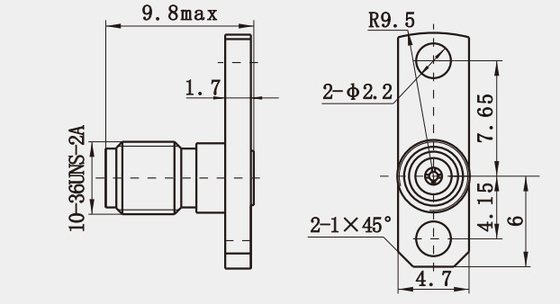

الخطوط العريضة الرسم ((ملم) وصورة من سلسلة MSSM المليمتر الموجة الإناثية ربط RF الفولاذ المقاوم للصدأ مع Microstrip
التطبيق:
1مجال الاتصالات: في الاتصالات المتنقلة، البيانات اللاسلكية، نظام البيجينغ وغيرها من المعدات،يتم استخدام موصلات MSSM RF المتكافئة لنقل إشارات تردد الموجات الدقيقة لضمان نقل مستقر للإشارات عالية التردد.
2مجال البث: في نظام البث ، يتم استخدام موصلات MSSM RF المتكافئة لربط جهاز الإرسال والهوائي لتحقيق نقل إشارات التلفزيون.أدائها الكهربائي الجيد والمتانة الميكانيكية تضمن نقل ثابت لإشارات البث.
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
أجهزة تحويل الصوت اللاسلكي الأخرى
1. 1.0ملم المرأة إلى المرأة مكيّف RF
(رقم الطراز: 1.0-KK)
2. 1.0ملم من ذكر إلى ذكر محول RF
(رقم الطراز: 1.0-JJ)
ملاحظة:
لدينا أكثر من 10000 نوع منالمكيفإذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
