سلسلة MSSM المليمتر الموجة الإناثية ربط RF الفولاذ المقاوم للصدأ مع Microstrip
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | مطلي بالذهب / التخميل | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | الصينية | عازل: | الـ PEI/PLF |
| النوع: | موصل RF | الجنس: | أنثى |
| المدى الطويل: | 500 دورة | ||
| إبراز: | رابط RF الإناث MSSM,رابط RF من الفولاذ المقاوم للصدأ 1.0mm,رابط موجة ملمترية من شريط صغير |
||
2. مجال البث: في نظام البث، تستخدم موصلات MSSM RF المحورية لتوصيل جهاز الإرسال والهوائي لتحقيق نقل إشارات التلفزيون. يضمن أداؤها الكهربائي الجيد ومتانتها الميكانيكية النقل المستقر لإشارات البث.
تتكون سلسلة منتجات MSSM من موصلات موجات المليمتر عالية الأداء القادرة على العمل بترددات تصل إلى 40 جيجاهرتز. تستخدم هذه الموصلات وصلات ملولبة بعازل هوائي وهي قابلة للتبديل مع سلسلة SSMA. تشتهر موصلات MSSM بحجمها الصغير وتصميمها خفيف الوزن وترددها التشغيلي العالي واتصالها الموثوق به، وتستخدم على نطاق واسع في قياسات الميكروويف عالية التردد وأجهزة موجات المليمتر. تجعلها ميزاتها مناسبة بشكل خاص للتطبيقات التي تتطلب مساحة محدودة وأداءً عالي التردد.
المواصفات:
ملاحظة: تستند البيانات المحددة للنموذج إلى البيانات الموجودة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |
| المعاوقة | 50 أوم |
| نطاق التردد | DC~40جيجاهرتز |
| مقاومة الجهد للعوازل | 500VRMS* |
| مقاومة العزل | ≥5000 ميجا أوم |
| VSWR | ≤1.07+0.007f |
| درجة الجودة | درجة الأداء العالي |
| المواد والخصائص الميكانيكية | |
| الموصل المركزي | مطلي بالذهبفولاذ مقاوم للصدأالعزل |
| برونز | مطلي بالذهبفولاذ مقاوم للصدأالعزل عازل |
| PLF/PEIنطاق درجة الحرارة-55 ~ +125 | درجة مئوية |
| الميزة: | 1. الهيكل الأساسيالموصل الداخلي: دبوس توصيل مركزي، يستخدم لتوصيل الكابل وواجهة الجهاز لتحقيق الترابط المعلوماتي. |
الموصل الخارجي: مقبس أسطواني يؤدي وظيفة حماية وتثبيت الموصل من البيئة الخارجية.
العازل: يقع بين الموصلين الداخلي والخارجي لمنع تداخل الإشارة وقصر الدائرة.
2. تردد التشغيل: يعتمد على الهيكل المادي للموصل، بما في ذلك حجم الموصلين الداخلي والخارجي، وطبيعة مادة العزل، وما إلى ذلك.
3. VSWR (نسبة الموجة الواقفة): أحد المؤشرات الهامة لجودة الموصل، كلما انخفضت VSWR، كان الأداء أفضل.
4. خسارة الإدخال: فقدان الإشارة الناجم عن عملية نقل الإشارة، كلما انخفضت كفاءة نقل إشارة الموصل كانت أعلى.

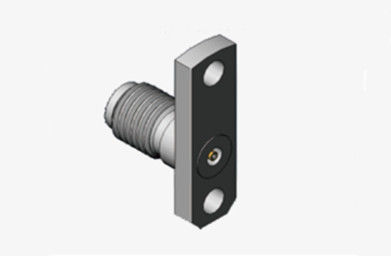

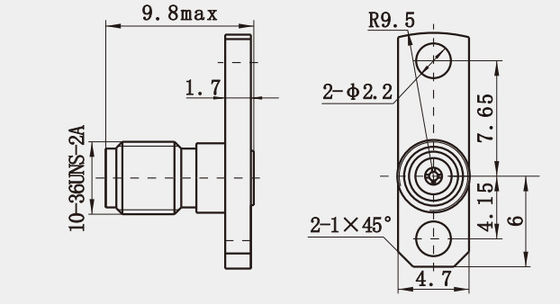

رسم تخطيطي (مم) وصورة لـ
موصل RF أنثى من الفولاذ المقاوم للصدأ من سلسلة Millimeter Wave MSSM مع Microstrip
التطبيق:1. مجال الاتصالات: في الاتصالات المتنقلة، والبيانات اللاسلكية، وأنظمة النداء، وغيرها من المعدات، تستخدم موصلات MSSM RF المحورية لنقل إشارات تردد الميكروويف لضمان النقل المستقر للإشارات عالية التردد.2. مجال البث: في نظام البث، تستخدم موصلات MSSM RF المحورية لتوصيل جهاز الإرسال والهوائي لتحقيق نقل إشارات التلفزيون. يضمن أداؤها الكهربائي الجيد ومتانتها الميكانيكية النقل المستقر لإشارات البث.
كتالوج المنتجات:
محول RF
محول من الدليل الموجي إلى المحوري
أختام زجاجية معدنية محكمة
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| مجموعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF BNC |
| موصلات موجات المليمتر (2.4 مم، 2.92 مم) |
| محولات RF أخرى 1.0 مم |
| 1. محول RF أنثى إلى أنثى 1.0 مم |
(رقم الموديل: 1.0-KK)
2. محول RF ذكر إلى ذكر 1.0 مم
(رقم الموديل: 1.0-JJ)
ملاحظة:
لدينا أكثر من 10000 نوع من المحولات، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
