موصل كوكسيال RF من الفولاذ المقاوم للصدأ MSSM ذكر لموجة المليمتر 2# شبه صلبة / مرنة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | مطلي بالذهب / مطلي بالنيكل | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | الصينية | عازل: | بي إل إف |
| النوع: | محول الترددات اللاسلكية | الجنس: | ذكر |
| المدى الطويل: | 500 دورة | ||
| إبراز: | رابط RF ذكر من الفولاذ المقاوم للصدأ,موصل RF شبه صلب مرن 2#,موصل موجة المليمتر RF 1.0 مم |
||
2. محطات القاعدة المتنقلة: تتطلب محطات القاعدة المتنقلة عددًا كبيرًا من موصلات الترددات الراديوية لتحقيق توزيع الإشارات واستقبالها، ويجعل التصميم المصغر والموثوقية العالية لموصلات MSSM مناسبة جدًا لإنشاء وصيانة محطات القاعدة المتنقلة.
موصل السلسلة 1.0 هو موصل موجة مليمترية متطور مصمم للتطبيقات عالية التردد، مع القدرة على التعامل مع ترددات تصل إلى 110 جيجاهرتز. وهو مناسب بشكل خاص لاتصالات موجة المليمتر وأنظمة الرادار. يتميز هذا الموصل باتصال ملولب بواجهة هوائية، مما يضمن نقل إشارة مستقر وموثوق. يسمح تصميمه المدمج والخفيف الوزن بالتكامل السهل في أنظمة مختلفة، بينما تدعم قدراته فائقة التردد نقل الإشارة بكفاءة. باختصار، يعد موصل السلسلة 1.0 خيارًا متعدد الاستخدامات وموثوقًا للتطبيقات عالية التردد.
المواصفات:
ملاحظة: تستند البيانات المحددة للنموذج إلى البيانات الموجودة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |
| المعاوقة | 50 أوم |
| نطاق التردد | DC~110جيجاهرتز |
| مقاومة الجهد للعوازل | 250فولت ذروة القيمة الفعالة* |
| مقاومة العزل | أكبر من أو يساوي5000 ميجا أوم |
| نسبة الموجة المستقرة | أقل من أو يساوي 1.1+0.005f |
| درجة الجودة | درجة الأداء العالي |
| المواد والخصائص الميكانيكية | |
| الموصل المركزي | برونز مطلي بالذهبالفولاذ المقاوم للصدأ المعالجالعزل |
| البريليوم | برونز مطلي بالذهبالفولاذ المقاوم للصدأ المعالجالعزلعازل |
| البولي فينيل كلوريدنطاق درجة الحرارة-55 ~ +125 | درجة مئوية |
| الميزة | 1. قابلية التبادل والتوافق: موصلات MSSM متوافقة مع سلسلة موصلات SSMA، مما يعني أنه يمكن استخدامها بشكل متبادل، مما يوفر للمستخدمين مزيدًا من المرونة والراحة. يسمح هذا التوافق للمستخدمين باختيار نوع الموصل الأنسب لاحتياجاتهم الخاصة.2. موثوقية عالية: تشتهر موصلات MSSM بموثوقيتها واستقرارها العاليين، وهي قادرة على الحفاظ على أداء مستقر في ظل مجموعة متنوعة من الظروف البيئية. هذا ضروري لضمان استمرارية وموثوقية أنظمة الاتصالات. |
3. مجموعة واسعة من التطبيقات: نظرًا لأدائها عالي التردد وتصميمها المصغر، تُستخدم موصلات MSSM على نطاق واسع في اتصالات موجة المليمتر، وأنظمة الرادار، واتصالات الأقمار الصناعية، ومعدات قياس الترددات الراديوية عالية الدقة.

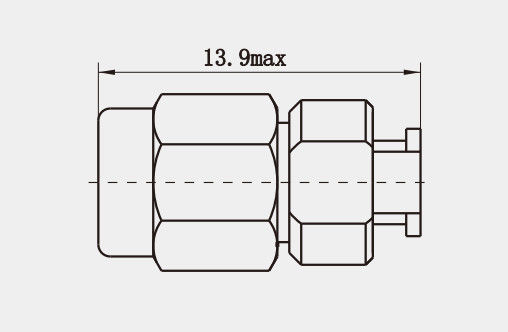

الرسم التخطيطي (مم) وصورة

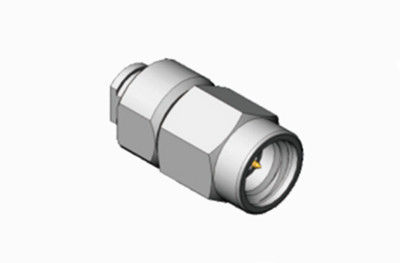

موصل RF متحد المحور من الفولاذ المقاوم للصدأ MSSM ذكر لموجة المليمتر شبه الصلبة/المرنة 2#
التطبيق:
1. معدات قياس الترددات الراديوية عالية الدقة: في مجال اختبار وقياس الترددات الراديوية، يعد الاتصال الدقيق هو المفتاح لضمان دقة نتائج القياس. تجعل الخصائص عالية الأداء لموصلات MSSM مناسبة لمجموعة متنوعة من معدات قياس الترددات الراديوية عالية الدقة.2. محطات القاعدة المتنقلة: تتطلب محطات القاعدة المتنقلة عددًا كبيرًا من موصلات الترددات الراديوية لتحقيق توزيع الإشارات واستقبالها، ويجعل التصميم المصغر والموثوقية العالية لموصلات MSSM مناسبة جدًا لإنشاء وصيانة محطات القاعدة المتنقلة.
3. الفضاء الجوي: في مجال الفضاء الجوي، يكون أداء وموثوقية الموصلات مرتفعين للغاية، وتكون موصلات MSSM قادرة على تلبية هذه المتطلبات، لذلك تُستخدم على نطاق واسع في معدات الفضاء الجوي.
كتالوج المنتجات:
محول RF
محول الدليل الموجي إلى متحد المحور
أختام زجاجية معدنية محكمة
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| مجموعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF TNC |
| موصل RF من النوع N |
| موصل RF BNC موصلات موجة المليمتر (2.4 مم، 2.92 مم) |
| محولات RF أخرى 1.0 مم |
| 1. محول RF أنثى إلى أنثى 1.0 مم |
| (رقم الموديل: 1.0-KK) |
2. محول RF ذكر إلى ذكر 1.0 مم
(رقم الموديل: 1.0-JJ)
ملاحظة:
لدينا أكثر من 10000 نوع من المحولات، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
