موصل محوري أنثى MSSM لموجات المليمتر شبه الصلبة / المرنة 1#
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| طلاء: | المصفوفة بالذهب / التخفيف | عائق: | 50Ω |
|---|---|---|---|
| شهادة: | الصينية | عازل: | الـ PEI/PLF |
| النوع: | موصل RF | الجنس: | أنثى |
| المدى الطويل: | 500 دورة | ||
| إبراز: | MSSM إمرأة ربط RF Coaxial,موصل RF 1.0 مم للكابل شبه الصلب,موصل محوري مرن لموجات المليمتر |
||
1. الاتصالات عبر الأقمار الصناعية: تتطلب الاتصالات عبر الأقمار الصناعية موصلات RF عالية الأداء لضمان نقل إشارة مستقر، وتجعل موثوقية واستقرار موصلات MSSM مثالية لمعدات الاتصالات عبر الأقمار الصناعية.
يتميز خط إنتاج MSSM بموصلات موجة المليمتر عالية الأداء القادرة على إدارة ترددات تصل إلى 40 جيجاهرتز. تستخدم هذه الموصلات وصلات ملولبة بواجهة هوائية وهي متوافقة مع سلسلة SSMA، مما يوفر تنوعًا. تتميز سلسلة MSSM بحجمها الصغير وتصميمها خفيف الوزن وتردد التشغيل العالي والاتصال الموثوق. وبالتالي، تُستخدم هذه الموصلات على نطاق واسع في قياسات الميكروويف عالية التردد وتطبيقات موجة المليمتر.
المواصفات:
ملاحظة: تستند البيانات المحددة للنموذج إلى البيانات الموجودة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | |
| المعاوقة | 50 أوم |
| نطاق التردد | DC~40جيجاهرتز |
| جهد مقاومة العوازل | 500فولت ذروة القيمة الفعالة* |
| مقاومة العزل | ≥5000 ميجا أوم |
| نسبة الموجة المستقرة | ≤1.07+0.007f |
| درجة الجودة | درجة الأداء العالي |
| خصائص المواد والميكانيكية | |
| الموصل المركزي | البرونز المطلي بالذهبالفولاذ المقاوم للصدأ المبطنالعزل |
| البريليوم | البرونز المطلي بالذهبالفولاذ المقاوم للصدأ المبطنالعزل د |
| العازلPLF/PEIنطاق درجة الحرارة | -55 ~ +125 |
| درجة مئوية | الميزة:1. موثوقية عالية: تشتهر موصلات MSSM بموثوقيتها العالية واستقرارها في مجموعة متنوعة من الظروف البيئية. هذا ضروري لضمان استمرارية وموثوقية أنظمة الاتصالات. |
2. تصميم مصغر: موصلات MSSM هي موصلات RF مصغرة للتطبيقات التي تتطلب توفير المساحة، مثل أجهزة الاتصالات المتنقلة والهوائيات الصغيرة. يساعد حجمها المدمج على تحقيق اتصالات عالية الأداء في مساحة محدودة.
3. أداء عالي التردد: تم تصميم موصلات سلسلة MSSM لدعم نطاق تردد يصل إلى 40 جيجاهرتز. هذه الخاصية عالية التردد تجعلها مثالية لاتصالات موجة المليمتر وأنظمة الرادار وتطبيقات RF عالية الدقة.
4. قابلية التبادل والتوافق: موصلات MSSM متوافقة مع موصلات سلسلة SSMA، مما يعني أنه يمكن استخدامها بشكل متبادل، مما يوفر للمستخدمين مزيدًا من المرونة والراحة. يسمح هذا التوافق للمستخدمين باختيار نوع الموصل الأنسب لاحتياجاتهم الخاصة.

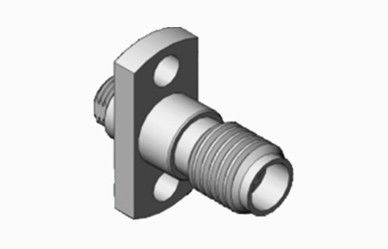

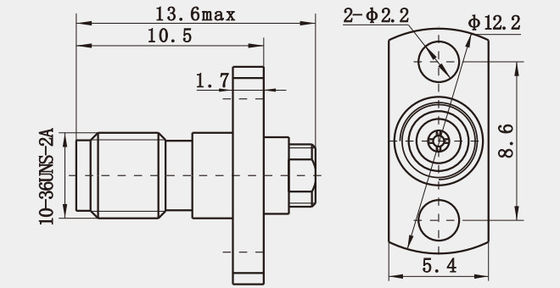

الرسم التخطيطي (مم) وصورة
موصل MSSM أنثى RF متحد المحور لموجة المليمتر شبه الصلبة/المرنة 1#التطبيق:1. الاتصالات عبر الأقمار الصناعية: تتطلب الاتصالات عبر الأقمار الصناعية موصلات RF عالية الأداء لضمان نقل إشارة مستقر، وتجعل موثوقية واستقرار موصلات MSSM مثالية لمعدات الاتصالات عبر الأقمار الصناعية.
2. معدات قياس RF عالية الدقة: في مجال اختبار وقياس RF، يعد الاتصال الدقيق هو المفتاح لضمان دقة نتائج القياس. تجعل الخصائص عالية الأداء لموصلات MSSM مناسبة لمجموعة متنوعة من معدات قياس RF عالية الدقة.
3. محطات قاعدة الاتصالات المتنقلة: تتطلب محطات قاعدة الاتصالات المتنقلة عددًا كبيرًا من موصلات RF لتوزيع الإشارة واستقبالها، ويجعل التصميم المصغر والموثوقية العالية لموصلات MSSM مثالية لبناء وصيانة محطات قاعدة الاتصالات المتنقلة.
كتالوج المنتجات:
محول RF
محول الدليل الموجي إلى متحد المحور
| أختام محكمة من الزجاج إلى المعدن |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| مجموعات كابلات RF |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF من النوع TNC |
| موصل RF من النوع N |
| موصل RF BNC موصلات موجة المليمتر (2.4 مم، 2.92 مم) |
| محولات RF أخرى بحجم 1.0 مم |
| 1. محول RF أنثى إلى أنثى بحجم 1.0 مم |
(رقم الموديل: 1.0-KK)
2. محول RF ذكر إلى ذكر بحجم 1.0 مم
(رقم الموديل: 1.0-JJ)
ملاحظة:
لدينا أكثر من 10,000 نوع من
المحولات،
إذا لم يتم العثور على الموصل الذي تستخدمه، فيرجى الاتصال بنا بتفاصيلكالتفاصيل.
