N الجهاز الذكورية 4-حفرة فلانج RF الارتباط الكوكسي مع العزل السطح المنحني

صورة كبيرة : N الجهاز الذكورية 4-حفرة فلانج RF الارتباط الكوكسي مع العزل السطح المنحني افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	ن-جفد94

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، L/C، ويسترن يونيون
القدرة على العرض:	1،000،000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	N نوع المخروط المحوري RF	طلاء:	مطلي بالذهب / مطلي بالنيكل
عائق:	50Ω	الجنس:	ذكر
النموذج:	ن-جفد94	نطاق التردد:	DC ~ 11 جيجا هرتز
إبراز:	4-hole Flange RF Coaxial Connector (موصلاً مكافئًا للرأس),N الجهاز الذكورية اللاسلكية RF,العزل السطح المنحني ربط RF Coaxial , N Male RF Coaxial Connector , Insulation Convex Surface RF Coaxial Connector

N الجهاز الذكورية 4-حفرة فلانج RF الارتباط الكوكسي مع العزل السطح المنحني

يلتزم رابط سلسلة N بمعيار MIL-C-39012 ، ويتميز بتصميم اتصال متداخل واستخدام الهواء كوسيط له. يفتخر هذا المرفق بأداء كهربائي استثنائي.ترددات دعم تصل إلى 11GHzويمتد وصلات النوع N الدقيقة من Elite Electronic هذا النطاق أكثر إلى 18GHz ومتوافقة مع أنواع مختلفة من كابلات RF.وعرض النطاق الترددي الواسع، هذه الموصلات تجد تطبيقات واسعة النطاق في قطاعات مثل الطيران، الفضاء الجوي، أنظمة الرادار، الاتصالات بالموجات الدقيقة، الاتصالات الرقمية، قياسات الموجات الدقيقة، وغيرها.بالإضافة إلى، يستخدم رابط سلسلة N كواجهة اختبار مستخدمة على نطاق واسع في أدوات القياس.

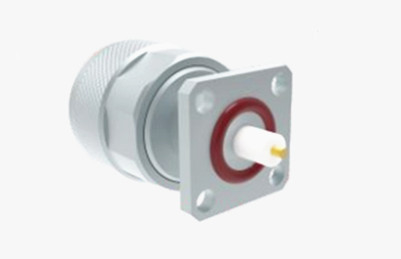

N الجهاز الذكورية 4-حفرة فلانج RF الارتباط الكوكسي مع العزل السطح المنحني 0

المواصفات

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 11GHz ((ماكس.18GHz)
الجهد القياسي	1000VRMS* ((Max.Sea Level)
الكهرباء المقطوعة مقاومة الجهد	1500VRMS* ((max.Sea Level)
مقاومة العزل	≥5000MΩ
المقاومة المركزية	الموصل الخارجي	≤0.5mΩ
	موصل مركزي	≤2.5mΩ
VSWR	≤1.3
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	النحاس، ملفوفة بالنيكل
	الإناث	الفوسفور البرونز ملفوفة بالنيكل
اتصال مرن	الفوسفور البرونز	ملفوفة بالنيكل
الغلاف / السكن	النحاس الفولاذ المقاوم للصدأ	ملفوفة بالنيكل
مشبك الكابلات	النحاس	ملفوفة بالنيكل
عازل	PTFE
غسيل	مطاط السيليكون
المدى الطويل	500 دورة

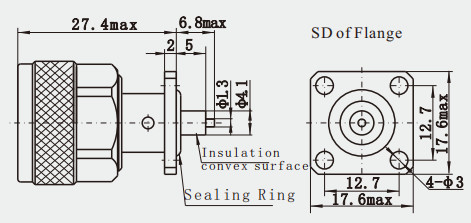

رسم مفصل

N الجهاز الذكورية 4-حفرة فلانج RF الارتباط الكوكسي مع العزل السطح المنحني 1

الخصائص:

1التصميم الهيكلي: يستخدم رابط النوع N اتصالًا متداخلًا يدور ويقفل للاتصال السريع والموثوق به.هذا التصميم يسمح للواصل للحفاظ على اتصال مستقر حتى في بيئات الاهتزاز أو الصدمةعادة ما يتم تقسيم الهيكل إلى ذكر أو أنثى ، ولهذه الطريقة قطبية قياسية أو قطبية عكسية.

2نطاق التردد: الدوافع N تدعم مجموعة واسعة من ترددات الإشارة ، من 0 إلى 11 جيگاهرتز ، ويمكن أن تغطي الأنواع المحسنة حتى 18 جيگاهرتز ،مما يجعلها قادرة على تلبية احتياجات مجموعة متنوعة من تطبيقات RF.

3الأداء الكهربائي: يحتوي رابط النوع N على أداء كهربائي جيد ، بما في ذلك انخفاض الخسائر والحماية العالية.الذي ينتج خسارة منخفضة جداً أثناء نقل الإشارة، مما يساعد على تحسين كفاءة ونوعية نقل الإشارة. في الوقت نفسه ، عادة ما تكون غلافه مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.

ترجمة بواسطة DeepL.com (نسخة مجانية)

كتالوج المنتج:

محول الراديو الراديو

مجموعات كابلات RF

الأختام الحجرية من الزجاج إلى المعدن

رابط سلسلة J30J

المفاصل الدوارة الميكروويفية

توجيه الموجات إلى محول مكافئ

وصلة SMA/SSMA RF

وصلة SMP/SSMP RF

رابط RF MCX/MMCX

رابط TNC RF

رابط RF من النوع N

وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm)

التطبيقات:

1معدات الاتصالات اللاسلكية: يلعب الاتصالات N دورًا مهمًا في مجال الاتصالات اللاسلكية ، ويمكن أن توفر نقل إشارة مستقر وفعال ،دعم مجموعة واسعة من الترددات، لتلبية احتياجات محطات الاتصالات المتنقلة والشبكات اللاسلكية.
2إلكترونيات السيارات: في صناعة السيارات ، تستخدم موصلات النوع N لربط مختلف أجهزة الاستشعار ،أنظمة التحكم وأنظمة المعلومات والترفيه لضمان موثوقية واستقرار نقل البيانات.
3الأجهزة الطبية: يمتلك مجال الأجهزة الطبية متطلبات عالية للغاية للموصلات.يتم استخدام موصلات النوع N في معدات التصوير الطبية وغيرها من المعدات الطبية الحيوية لأدائها الكهربائي الجيد والقوة الميكانيكية.

ترجمة بواسطة DeepL.com (نسخة مجانية)

التعبئة والتسليم:

* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء

ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
