عالية الأداء N الذكور فلنج جبل ميكرو شريط RF المتجانس
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | الجنس: | ذكر |
| النموذج: | ن-جفد95 | نطاق التردد: | DC ~ 11 جيجا هرتز |
| اسم المنتج: | N نوع موصل RF المحوري | ||
| إبراز: | N ذكر شفة جبل موصل RF,رابط مكوكي ميكرو ستريب RF,ربط المكيف الواسع اللاسلكي |
||

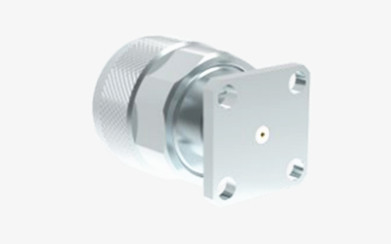

موصل RF متحد المحور عالي الأداء من نوع N مع تركيب شفة
موصلات من نوع N هي موصلات متحد المحور ملولبة مصممة لأداء مثالي ضد الاهتزاز وخصائص كهربائية فائقة، مع نطاق تردد نموذجي يصل إلى 11 جيجاهرتز. تعمل موصلاتنا عالية الأداء من نوع N على توسيع هذا النطاق إلى 18 جيجاهرتز. وهي متوافقة مع أنواع مختلفة من كابلات الترددات الراديوية وتستخدم على نطاق واسع في صناعات مثل الطيران والفضاء وأنظمة الرادار والاتصالات الميكروويف والرقمية، وكذلك في أدوات الاختبار والقياس.
نحن نقدم خيارات تخصيص لأنواع مختلفة من موصلات ومحولات N لتلبية متطلبات العملاء المحددة. سواء كنت بحاجة إلى تكوينات مستقيمة أو بزاوية قائمة، أو تركيب شفة أو تركيب حاجز، يمكننا تخصيص منتجاتنا لمواصفاتك الدقيقة.
المواصفات
| الخصائص الكهربائية | ||
| المعاوقة | 50 أوم | |
| نطاق التردد | تيار مستمر ~ 11 جيجاهرتز (بحد أقصى 18 جيجاهرتز) | |
| الجهد المقنن | 1000 فولت تيار متردد فعال * (بحد أقصى عند مستوى سطح البحر) | |
| مقاومة عزل العازل | 1500 فولت تيار متردد فعال * (بحد أقصى عند مستوى سطح البحر) | |
| مقاومة العزل | أكبر من أو تساوي 5000 ميجا أوم | |
| مقاومة المركز | الموصل الخارجي | أقل من أو تساوي 0.5 ميجا أوم |
| الموصل المركزي | أقل من أو تساوي 2.5 ميجا أوم | |
| نسبة الموجة المستقرة | أقل من أو تساوي 1.3 | |
| خصائص المواد والميكانيكية | ||
| الموصل المركزي | ذكر | نحاس، مطلي بالنيكل
بولي تترافلوروإيثيلين |
| برونز الفوسفور، مطلي بالنيكل | وصلة مرنة
بولي تترافلوروإيثيلين |
|
| مطلي بالنيكل | الغلاف / الهيكل | نحاس، فولاذ مقاوم للصدأ |
| مطلي بالنيكل | مشبك الكابل |
بولي تترافلوروإيثيلين |
| مطلي بالنيكل | العازل | بولي تترافلوروإيثيلين |
| حشية | مطاط السيليكون | |
| المتانة | 500 دورة | |

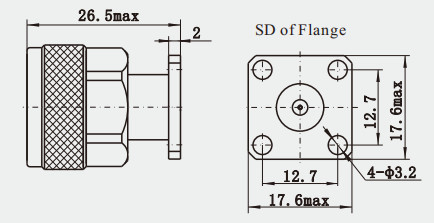

| رسم تفصيلي | الميزات: | |
1. القوة الميكانيكية: موصل N مصنوع من مادة معدنية ذات موصلية كهربائية وقوة ميكانيكية جيدة. لا يعمل فقط كدائرة لنقل الإشارة، بل يلعب أيضًا دور تثبيت وحماية الأجزاء الداخلية. بالإضافة إلى ذلك، يوفر تصميمه المدمج وأداؤه الممتاز حلاً موثوقًا للاتصال لنقل إشارات الترددات الراديوية المختلفة.
2. مجالات التطبيق: تستخدم موصلات N على نطاق واسع في الطيران والفضاء والرادار واتصالات الميكروويف والاتصالات الرقمية والمعدات الطبية وغيرها من المجالات. نظرًا لأدائها الكهربائي الممتاز وقوتها الميكانيكية، فهي مناسبة بشكل خاص للمناطق التي تتطلب قدرة تحمل طاقة عالية، وأداء ترددات راديوية جيد، والعمل مع كابلات متحد المحور ذات الحجم الأكبر.
3. التوافق: موصلات N متوافقة مع العديد من أنواع الكابلات، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة، وما إلى ذلك، مما يجعلها أكثر قابلية للتطبيق في التطبيقات العملية.
كتالوج المنتجات:
محول ترددات راديوية
مجموعات كابلات الترددات الراديوية
| أختام زجاجية معدنية محكمة |
| موصل سلسلة J30J |
| وصلات دوارة للميكروويف |
| محول موجة إلى متحد المحور |
| موصل RF SMA/SSMA |
| موصل RF SMP/SSMP |
| موصل RF MCX/MMCX |
| موصل RF TNC |
| موصل RF من نوع N |
| موصل RF BNC |
| موصلات الموجات المليمترية (2.4 مم، 2.92 مم) |
| التطبيقات: |
1. اتصالات الميكروويف: في مجال اتصالات الميكروويف، تستخدم موصلات N لتوصيل خطوط نقل الميكروويف لضمان نقل فعال للإشارة وتقليل فقدان الإشارة.
2. الاتصالات الرقمية: تتطلب أنظمة الاتصالات الرقمية نقل بيانات سريع ودقيق، وتوفر موصلات N حلول الاتصال اللازمة لضمان سلامة البيانات وسرعة النقل.
3. قياس الميكروويف: في معدات قياس الميكروويف، تستخدم موصلات N لتوصيل جهاز الاختبار بالجهاز قيد الاختبار، وأداء الاتصال الدقيق الخاص بها أمر بالغ الأهمية لدقة نتائج القياس.
التعبئة والتسليم:
* كرتون تصدير قياسي
* حسب متطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع من موصلات نوع N، إذا لم يتم العثور على الموصل الذي تستخدمه، يرجى الاتصال بنا بتفاصيلك.
