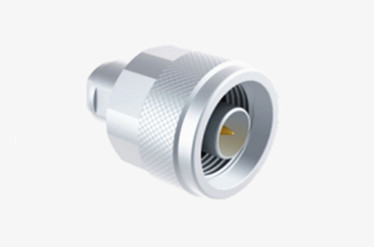

N-JB3G-2 نطاق التردد DC-11GHz مقبض الصلب المقاوم للصدأ RF رابط محوري لـ 3 كابلات شبه مرنة
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل محوري من النوع N | طلاء: | المصفوفة بالذهب/المصفوفة بالنيكل |
|---|---|---|---|
| الجنس: | ذكر | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-JB3G-2 | عائق: | 50Ω |
| إبراز: | رابط كوكسيال من الفولاذ المقاوم للصدأ,وصلة مكافئة الراديو اللاسلكي DC-11GHz,DC-11GHz RF Coaxial Connector |
||
N عقدة الصلب المقاوم للصدأ الذكور RF رابط كوكسيال للكابل 3 # نصف مرنة
الاتصالات من النوع N هي الاتصالات المتجانسة المزدوجة المعروفة بخصائصها القوية لمكافحة الاهتزاز والخصائص الكهربائية الممتازة ، والتي تعمل عادةً في نطاق تردد 11 غيغاهرتز.مع ذلك، يمكن أن تدعم نماذجنا المتقدمة ترددات تصل إلى 18 غيغاهرتز. هذه الموصلات متعددة الاستخدامات ومتوافقة مع أنواع مختلفة من كابلات RF ، مما يجعلها تستخدم على نطاق واسع في الصناعات مثل الطيران ،الطيران، أنظمة الرادار، الاتصالات بالموجات الدقيقة، الاتصالات الرقمية، وأدوات الاختبار والقياس.
نحن نقدم خدمات تخصيص لمجموعة متنوعة من موصلات النوع N والمحولات لتلبية متطلبات العملاء المحددة سواء كنت بحاجة إلى تكوينات مستقيمة أو زاوية مستقيمةخيارات تثبيت الجهاز أو تثبيت الحائط، يمكننا تخصيص منتجاتنا لتتناسب مع احتياجاتك الفريدة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس،
ملفوفة بالنيكل |
| الإناث | الفوسفور البرونز
ملفوفة بالنيكل |
|
| اتصال مرن | الفوسفور البرونز | ملفوفة بالنيكل |
| الغلاف / السكن | النحاس، الفولاذ المقاوم للصدأ |
ملفوفة بالنيكل |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

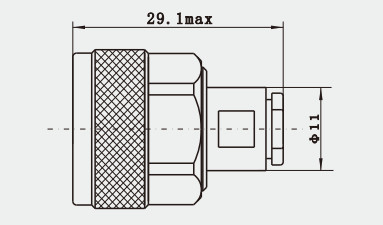

رسم مفصل
الخصائص:
1نقل عرض النطاق الترددي الواسع: يدعم مجموعة واسعة من ترددات الإشارة، تتراوح من 0 إلى 11GHz.
2خسارة منخفضة: باعتماد مواد عالية الجودة وعملية تصنيع دقيقة، فإن الخسارة الناتجة أثناء نقل الإشارة منخفضة للغاية.مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
3. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
4- متانة قوية: بعد المعالجة الخاصة والاختبار، فإنه يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية، درجة حرارة منخفضة، الرطوبة، الخ.) ولها عمر خدمة طويل.
5سهولة التشغيل: استخدام اتصال الخيوط يجعل الاتصالات سهلة وسريعة لربط وتفكيكها. بالإضافة إلى ذلك ، فإن سطح التزاوج لديه حلقة ختم ، والتي يمكن أن تكون مقاومة للماء ،وهي مناسبة لمجموعة متنوعة من البيئات الخارجية.
التوافق الجيد: متوافق مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، مما يجعلها أكثر استخدامًا في التطبيقات العملية.
التطبيقات:
1معدات الاتصالات اللاسلكية: يلعب الاتصالات المتجانسة من النوع N RF دورًا مهمًا في معدات الاتصالات اللاسلكية لربط وإرسال إشارات RF.بسبب عرض النطاق الترددي العريض، انخفاض الخسارة، والدرع العالي والمتانة، فإنه يمكن أن تلبي المتطلبات العالية من معدات الاتصالات اللاسلكية لجودة نقل الإشارة.
2الفضاء الجوي: في مجال الفضاء الجوي ، تلعب موصلات RF المتجانسة من النوع N أيضًا دورًا رئيسيًا. يمكنها تحمل الظروف البيئية القاسية ، مثل درجة الحرارة العالية ، درجة الحرارة المنخفضة ، الرطوبة ، إلخ.والحفاظ على حالة عمل مستقرة لضمان موثوقية نقل الإشارة.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| وصلة BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
