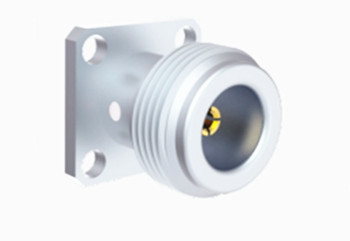

مشبك الصلب المقاوم للصدأ N رابط محوري إناثي لـ 2 كابل نصف جامد / مرن نطاق تردد DC-11GHz N-KFB2G-15
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل محوري من النوع N | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFB2G-15 | الجنس: | أنثى |
| إبراز: | وصلة نصف صلبة N نسائية متكافئة,DC-11GHz N الموصول الكوكسي الأنثوي,الصلب المقاوم للصدأ N الاتصال الكوكسي الأنثوي,DC-11GHz N Female Coaxial Connector,Stainless Steel N Female Coaxial Connector |
||
N عقدة الصلب المقاوم للصدأ الإناث ربط مكواسي RF ل2 # كابل شبه جامد / مرن
الاتصالات من النوع N هي أقراص متجانسة متداخلة معروفة بخصائصها القوية لمكافحة الاهتزاز وخصائصها الكهربائية الممتازة. يمكن أن تعمل نماذجنا بفعالية تصل إلى 18 جيجاهرتز.هذه المفاتيح متعددة الاستخدامات، متوافق مع أنواع مختلفة من كابلات RF ، وتستخدم على نطاق واسع في مجال الطيران والفضاء الجوي وأنظمة الرادار والاتصالات بالموجات الدقيقة والإرسال الرقمي وأدوات الاختبار والقياس.
نحن نقدم خدمات تخصيص لمجموعة واسعة من موصلات النوع N لتلبية متطلبات العملاء الخاصة.
نحن نقدم خدمات تخصيص لمجموعة متنوعة من موصلات النوع N والمحولات لتلبية متطلبات العملاء المحددة سواء كنت بحاجة إلى تكوينات مستقيمة أو زاوية مستقيمةخيارات تثبيت الجهاز أو تثبيت الحائط، يمكننا تخصيص منتجاتنا لتتناسب مع احتياجاتك الفريدة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

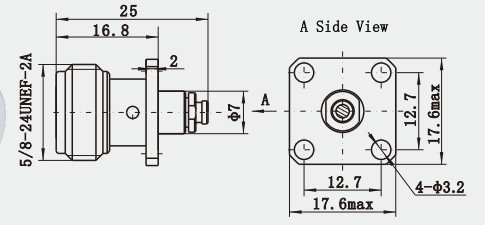

رسم مفصل
الخصائص:
1طريقة الإنهاء
(سناب) ، (سولدر)
إضرب/أصلح
النوع القابل للاستبدال في الميدان
مصفوق أو مصلي/مصلح
2تصنيف الشكل
نوع مستقيم أو زاوية مستقيمة
نوع اللحاء ذو 4 ثقوب، أو نوع الضغط، أو نوع الجدار، أو نوع اللحاء ذو الثقبين، أو نوع اللحاء ذو الثقوب الأربعة، أو نوع غير مناسب.
التطبيقات:
1. الفضاء: في مجال الفضاء الجوي ، يلعب الاتصالات المتجانسة الراديوية من النوع N أيضًا دورًا رئيسيًا. يمكنها تحمل الظروف البيئية القاسية ، مثل درجة الحرارة العالية ، درجة الحرارة المنخفضة ، الرطوبة ، إلخ.والحفاظ على حالة عمل مستقرة لضمان موثوقية نقل الإشارة.
2نظام الرادار: نظرًا لأن موصلات RF المتكافئة من النوع N تدعم نطاق تردد الإشارة يصل إلى 18 GHz ، فهي تستخدم أيضًا على نطاق واسع في نظام الرادار.يمكن أن تلبي طلب نظام الرادار لنقل إشارة عالية التردد.
3أدوات الاختبار: الاتصالات المتجانسة RF من النوع N هي أيضا جزء لا غنى عنه من أدوات الاختبار.طرق الاتصال المتعددة والتوافق الجيد تجعلها قادرة على تلبية احتياجات مختلف سيناريوهات الاختبار.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
