نوع N مصاصة اللحام ربط مكوكسي RF للكابل CXN3506 / MF108A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | النيكل مطلي |
|---|---|---|---|
| VSWR: | ≤1.3 | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | ن-J506G | عائق: | 50Ω |
| إبراز: | نوع N رابط RF Coaxial,MF108A رابط كوكسيال RF,CXN3506 ربط كوكسيال RF,MF108A RF Coaxial Connector,CXN3506 RF Coaxial Connector |
||

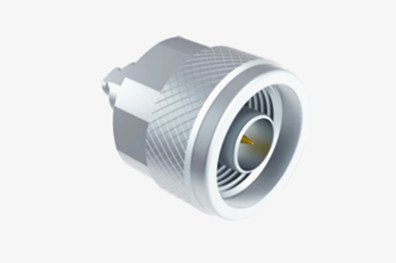

عقدة اللحام من النوع N ربط كوكسيال RF للكابل CXN3506/MF108A
تم تصميم سلسلة N من الاتصالات وتصنيعها بدقة لتلبية مواصفات MIL-C-39012 ، حيث تستخدم اتصالات متداخلة وتستخدم الهواء كوسيط كهربائي.هذا التصميم يضمن أداء كهربائي استثنائي حتى تردد 11GHzويمكن لموصولات شركتنا الدقيقة أن تدعم ترددات تصل إلى 18 غيغاهرتز ومتوافقة مع مجموعة واسعة من كابلات ترددات الراديو.هذه الاتصالات تحظى بتقدير كبير لمقاومتها المتميزة للصدمات، والموثوقية، وقدرات عرض النطاق الترددي واسعة، وبالتالي، فإنها تجد تطبيقات واسعة النطاق في الصناعات مثل الطيران، والفضاء، والرادار، والاتصالات بالموجات الدقيقة، والاتصالات الرقمية،وقياس الميكروويفبالإضافة إلى ذلك ، يستخدم عادةً رابط N-type كصلة واجهة الاختبار ويتم دمجها على نطاق واسع في أدوات الاختبار المختلفة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

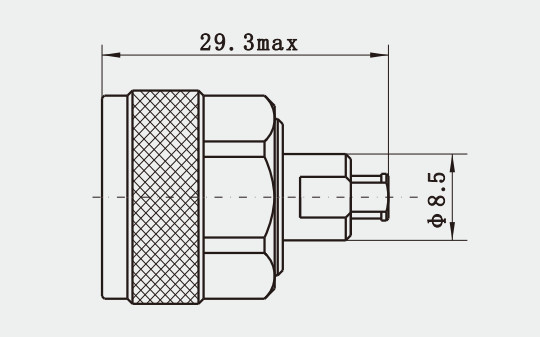

رسم مفصل
الخصائص
1المواد والمتانة:
يمكن أن تكون مادة جسم موصلات النوع N من النحاس أو الفولاذ المقاوم للصدأ. عادة ما تكون موصلات النوع N المصنوعة من الفولاذ المقاوم للصدأ أكثر دواماً وتكلفة التصنيع أكبر.
2البناء والنوع:
يتم تصميم موصلات النوع N بشكل صلب وغالبا ما تستخدم في بيئات العمل القاسية أو في مناطق الاختبار التي تتطلب توصيل وتفكيك متكرر.
يتم تصنيفها على أنها ذكرية أو أنثوية ، وتتوفر الأنماط في القطبية القياسية أو العكسية.
يتم تصنيف الشكل إلى نوع مستقيم أو زاوية مستقيمة بالإضافة إلى نوع اللفافة ذات 4 ثقوب ، ونوع الضغط ، ونوع الحائط ، ونوع لوحة ذات 2 ثقوب ، ونوع لوحة ذات 4 ثقوب ، أو نوع عدم الحمل والعديد من الأنواع الأخرى.
التطبيقات
1معدات الاتصالات: يتم استخدام موصلات النوع N في أجهزة الاتصالات المختلفة ، بما في ذلك معدات الميكروويف وأنظمة الاتصالات الرقمية.أنها تسهل توصيل كابلات RF أو خطوط الشرائط الصغيرة داخل دوائر RF.
2أجهزة الاختبار: بسبب أدائها الممتاز للدرع،يتم استخدام موصلات النوع N بشكل متكرر في معدات الاختبار والقياس لضمان نقل الإشارة الدقيق ومنع التداخل الكهرومغناطيسي.
3الفضاء الجوي: يتم استخدام أجهزة الاتصال من النوع N على نطاق واسع في الاتصالات العسكرية والفضاء الجوي وأنظمة الإطلاق الأرضية بسبب موثوقيتها العالية ومقاومتها القوية للهزات.
4الأجهزة اللاسلكية: في التطبيقات الخاصة التي تتطلب مستويات عالية من الحماية، مثل درجات الحرارة القصوى، والضغوط، أو بيئات الاهتزاز، وموصولات النوع N هي الخيار المثالي.
5الهوائيات وأنظمة الرادار: كما توجد عادةً مكونات من النوع N في أنظمة الهوائيات والرادار لضمان نقل الإشارات المستقر وروابط الاتصال عالية الجودة.
6الأجهزة الطبية: في بعض الأجهزة الطبية عالية الدقة، يمكن أيضًا استخدام موصلات النوع N لربط أجهزة الاستشعار وإرسال الإشارات، وخاصة في التطبيقات التي تتطلب موصلات مصغرة.
كتالوج المنتج
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
