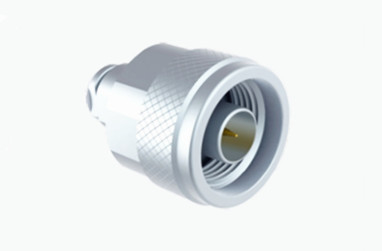

سلسلة N الذكور مصاصة اللحام رباعي اللاسلكي للكابل CXN3507/MF363A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| VSWR: | ≤1.3 | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-J507G-1 | عائق: | 50Ω |
| إبراز: | CXN3507/MF363A رابط مكوكي RF,سلسلة N RF Coaxial Connector,عقدة اللحام الذكورية رباط مكوكي RF,N Series RF Coaxial Connector,Male Solder Clamp RF Coaxial Connector |
||
سلسلة N الذكور مصاصة اللحام رباعي اللاسلكي للكابل CXN3507/MF363A
الاتصالات من النوع N هي اتصالات محاورية متداخلة معروفة بأدائها الممتاز ضد الاهتزاز والخصائص الكهربائية ، وعادة ما تدعم نطاق تردد يصل إلى 11GHz.وصلاتنا تمتد هذا النطاق إلى 18 غيغاهرتزوهي متوافقة مع أنواع مختلفة من كابلات RF وتستخدم على نطاق واسع في مجال الطيران والرادار والميكروويف والاتصالات الرقمية وأدوات الاختبار والقياس.
نحن نقدم أيضا خيارات تخصيص لمجموعات مختلفة من الاتصالات النوع N والمحولات لتلبية متطلبات العملاء المحددة. سواء كنت بحاجة إلى تكوينات مستقيمة أو زاوية مستقيمة،صلّة الجهاز أو صلّة الجداريمكننا تلبية احتياجاتك
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |
الخصائص
1. تتوفر موصلات النوع N في مجموعة متنوعة من أنماط الإنهاء ، بما في ذلك snap / solder ، snap / solder (اتصال ثابت) ، crimp / solder ، field replaceable ، soldered ، or soldered / soldered.
2سيناريوهات التطبيق:
رابط N-type مناسب لمجموعة متنوعة من الكابلات المحاورية ، بما في ذلك أنواع الخسائر المنخفضة.
إنه يتفوق حيث تكون هناك حاجة إلى طاقة عالية وأداء عالي وهو أكثر ملاءمة للاستخدام مع كابلات أكبر منخفضة الخسارة.
يستخدم على نطاق واسع في الرادار والاتصالات ونقل البيانات ومعدات الطيران.

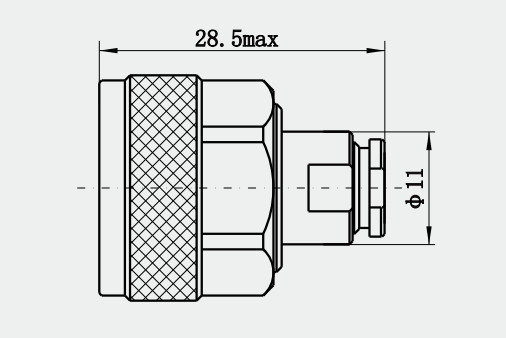

رسم مفصل
التطبيقات
1المعدات الصناعية: في أنظمة الأتمتة والتحكم الصناعية، تستخدم أجهزة توصيل N لربط أجهزة الاستشعار،أجهزة التحكم والمعدات الأخرى لضمان دقة واستقرار نقل الإشارة.
2البيئة البحرية: يتم تصميم موصلات N المقاومة للبيئة البحرية لمعدات الاستكشاف البحري وأنظمة الاتصال تحت الماء ،مع بنية مقاومة للماء ومواد مقاومة للتآكل.
3أدوات الاختبار والقياس:يتم استخدام موصلات النوع N في المختبرات وبيئات الاختبار لتوصيل معدات الاختبار ودعم التوصيل والتقطيع المتكرر لضمان موثوقية عملية الاختبار.
4بث التلفزيون: في أنظمة بث التلفزيون ، يتم استخدام موصلات N لربط أجهزة الإرسال والمستقبلات والهوائيات لدعم نقل إشارات الفيديو والصوت عالية الجودة.
كتالوج المنتج
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
