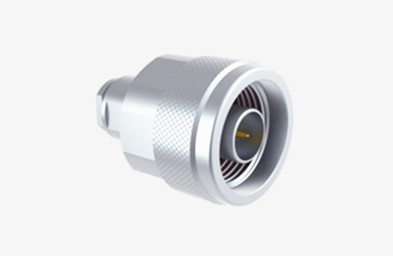

N ذكر الصلب المقاوم للصدأ لحام + مشبك RF الواسع للكابل MF147A / MF147B
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-J416G-1 | الجنس: | ذكر |
| إبراز: | N الجهاز الذكورية اللاسلكية RF,رابط كوكسيال من الفولاذ المقاوم للصدأ,MF147B الكابل RF الموصول الكوكسي,Stainless Steel RF Coaxial Connector,MF147B Cable RF Coaxial Connector |
||
N الذكور الصلب المقاوم للصدأ لحام + عقدة ربط RF المحوري للكابل MF147A / MF147B
الاتصالات من النوع N هي اتصالات محاورية متداخلة معروفة بقدراتها الممتازة لمكافحة الاهتزاز والأداء الكهربائي ، مع نطاق تردد نموذجي يصل إلى 11 غيغاهرتز.يمكن لموصلاتنا من النوع N أن تدعم ترددات تصل إلى 18 غيغاهرتزوهي متوافقة مع أنواع مختلفة من كابلات الراديو الراديوي وتستخدم عادة في الطيران والفضاء الجوي والرادار والميكروويف والاتصالات الرقمية وأدوات الاختبار والقياس.
نحن نقدم تخصيصًا لمختلف أنواع موصلات ومتكيفات نوع N لتلبية متطلبات العملاء المختلفة. سواء كنت بحاجة إلى تكوينات مستقيمة أو زاوية مستقيمة،خيارات تثبيت الحاجز أو تثبيت الجداريمكننا تلبية احتياجاتك الخاصة
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

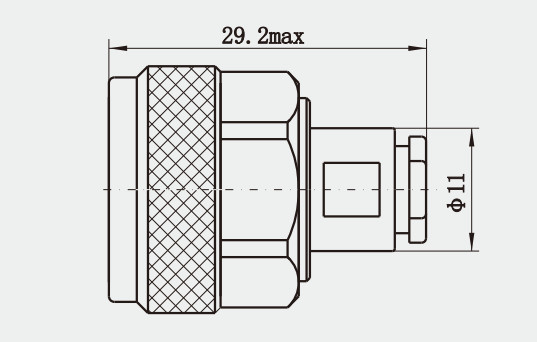

رسم مفصل
الخصائص:
1نطاق التردد: الدوافع من النوع N تدعم الإشارات في نطاق التردد من 0 إلى 11 جيگاهرتز ، مع أنواع محسنة متاحة حتى 18 جيگاهرتز.هذا يجعلها ممتازة في التطبيقات عالية التردد وتلبي احتياجات أنظمة الاتصالات والرادار الحديثة.
2مواصفات المعوقة: مواصفات المعوقة لموصلات N عادة ما تكون 50 أوم ، وهي واحدة من أكثر قيم المعوقة استخدامًا في مجال RF ،المساعدة في ضمان استقرار وكفاءة نقل الإشارة.
التطبيقات:
1بناء المحطة الأساسية: يتم استخدام موصلات النوع N في وحدات جهاز الاستقبال الراديوي للمحطات الأساسية لضمان استقرار وموثوقية نقل الإشارة.
2إرسال الميكروويف: في أنظمة إرسال الميكروويف ، يتم استخدام موصلات N لربط الهوائي مع معدات الإرسال / الاستقبال ، مما يوفر مسارًا فعالًا لنقل الإشارة.
كتالوج المنتج:
| محول الراديو الراديو |
| توجيه الموجات إلى محول مكافئ |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| رابط RF MCX/MMCX |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
