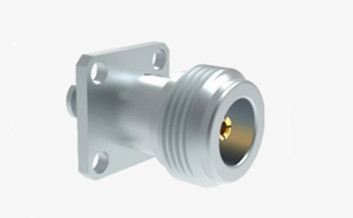

نوع N ربط إلكتروني من الفولاذ المقاوم للصدأ للإناث للكابل CXN3507/ M363A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | موصل محوري من النوع N | طلاء: | المصفوفة بالذهب/المصفوفة بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KF507G-2 | الجنس: | أنثى |
| إبراز: | نوع N رابط RF الأنثوي,جهاز توصيل RF CXN3507,رابط M363A RF,CXN3507 RF Connector,M363A RF Connector |
||
نوع N ربط إلكتروني من الفولاذ المقاوم للصدأ للإناث للكابل CXN3507/ M363A
يتم تصميم و تصنيع الموصلات من سلسلة N وفقًا لمعايير MIL-C-39012 باستخدام اتصالات متداخلة والهواء كوسيط كهربائي ،هذه الموصلات توفر أداء كهربائي متفوق عبر ترددات تصل إلى 11GHzمكوناتنا الدقيقة تمتد هذا النطاق إلى 18 جيجا هرتز ويمكن أن تتكيف مع مجموعة واسعة من كابلات ترددات الراديوموثوقية عالية، وعرض النطاق الترددي الواسع، وفوائد إضافية، فإنها تجد تطبيقات واسعة النطاق في قطاعات بما في ذلك الطيران، والفضاء الجوي، وأنظمة الرادار، والاتصالات بالموجات الدقيقة،الاتصالات الرقمية، وقياسات الميكروويف.
وعلاوة على ذلك ، يعمل رابط N-type كصلصة واجهة اختبار شائعة ، تستخدم على نطاق واسع في أجهزة الاختبار والقياس.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| غسيل | مطاط السيليكون | |
| عازل | PTFE | |
| المدى الطويل | 500 دورة | |

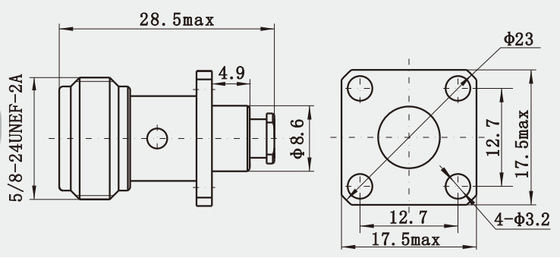

رسم مفصل
الخصائص:
1المظهر والبنية: الاتصالات من النوع N متوفرة في الملفات الشخصية المستقيمة أو الزاوية اليمنى ، فضلا عن اللفافة ذات 4 ثقوب ، والضغط ، والحائط ، ولوحة 2 ثقوب ، لوحة 4 ثقوب ،أو أنواع غير مناسبة لتتناسب مع احتياجات التثبيت والتطبيق المختلفةمع بنيتها الصلبة، فإنه يستخدم عادة في بيئات العمل القاسية أو مناطق الاختبار التي تتطلب عدة مرات إغلاق وإزالة.
2أساليب الإنهاء: تتوفر موصلات N في مجموعة متنوعة من طرق الإنهاء ، بما في ذلك snap / solder ، snap / solder (التواصل الثابت) ، crimp / solder ، field replaceable ، soldered ،أو مصلي/مصلح، مما يوفر خيارات اتصال مرنة.
التطبيقات:
1الاتصالات عبر الأقمار الصناعية: في نظام الاتصالات عبر الأقمار الصناعيةيتم استخدام موصلات النوع N لربط رابط الاتصال بين المحطات الأرضية والأقمار الصناعية لضمان كفاءة وسلامة نقل البيانات.
2أجهزة الطيران: تستخدم معدات الطيران مثل أنظمة الملاحة وأنظمة الاتصالات ، إلخ ، أيضًا على نطاق واسع أجهزة الاتصال من النوع N للتعامل مع بيئة العمل القاسية.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| رابط RF MCX/MMCX |
| وصلة SMP/SSMP RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
