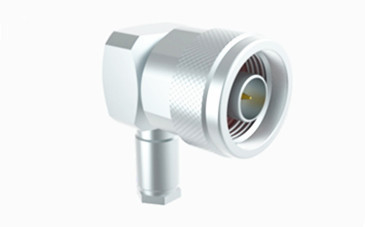

سلسلة N ذكر الزاوية اليمنى من الفولاذ المقاوم للصدأ ربط مكواسي RF للكابل CXN3449/MF503A
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | ن-JW417G | الجنس: | ذكر |
| إبراز: | الجهاز الذكورية الزاوية اليمنى الاتصال الواسع,رابط كوكسيال من الفولاذ المقاوم للصدأ,CXN3449/MF503A ربط كوكسيال RF,Stainless Steel RF Coaxial Connector,CXN3449/MF503A RF Coaxial Connector |
||
سلسلة N ذكر الزاوية اليمنى من الفولاذ المقاوم للصدأ ربط مكواسي RF للكابل CXN3449/MF503A
الاتصالات من النوع N هي عبارة عن اتصالات متماسكة متداخلة مصممة لأداء قوي ضد الاهتزاز وخصائص كهربائية ممتازة، مع نماذجنا التي تدعم الترددات تصل إلى 18 غيغاهرتز.هذه الاتصالات متوافقة مع مجموعة متنوعة من كابلات RF وتستخدم على نطاق واسع في الصناعات مثل الطيران، الطيران والفضاء، أنظمة الرادار، الاتصالات بالموجات الدقيقة، الاتصالات الرقمية، وأدوات الاختبار والقياس.
نحن نقدم خيارات تخصيص لمجموعة متنوعة من موصلات النوع N لتلبية متطلبات العملاء المتنوعة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

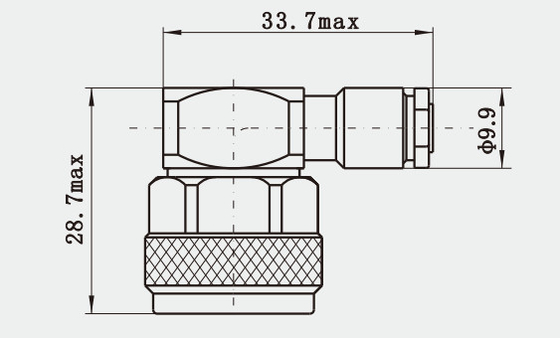

رسم مفصل
الخصائص:
1مادة الجسم: يمكن أن تكون مادة الجسم من الاتصالات N النحاس أو الفولاذ المقاوم للصدأ. الاتصالات الفولاذ المقاوم للصدأ أكثر متانة ومناسبة للبيئات القاسية مثل درجة الحرارة العالية ،الرطوبة العالية والغازات المآكلة.
2الموثوقية والعمر: تتميز موصلات النوع N بثبات عال وعمر طويل ، ويمكن أن تعمل بشكل مستقر في مختلف البيئات القاسية.آلية الاتصال المتدلية لها مصممة بشكل معقول لمنع الفعالية تخفيف وسقوط.
التطبيقات:
1أنظمة التحكم: في أنظمة التحكم الصناعية، يتم استخدام موصلات N لربط مختلف أجهزة الاستشعار والمحركات لضمان نقل دقيق لإشارات التحكم.
2معدات الاختبار والقياس: في معدات الاختبار والقياس ، تستخدم موصلات من النوع N لربط جهاز الاختبار والجهاز قيد الاختبار لتوفير اتصال إشارة موثوق به.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
