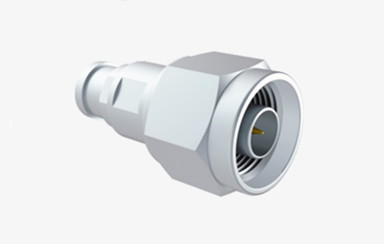

N وصلة كوكسيال RF الذكورية لنوع طلاء الكابلات CXN3450/MF740A

صورة كبيرة : N وصلة كوكسيال RF الذكورية لنوع طلاء الكابلات CXN3450/MF740A افضل سعر

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ELT (Elite)
إصدار الشهادات:	ISO-9001-2015
رقم الموديل:	N-J206G-1

شروط الدفع والشحن:

الحد الأدنى لكمية:	100PCS
الأسعار:	negotiable
تفاصيل التغليف:	علبة تصدير قياسية
وقت التسليم:	في غضون 5-7 أيام عمل (للأسهم)
شروط الدفع:	T/T، L/C، ويسترن يونيون
القدرة على العرض:	1،000،000 قطعة في الشهر

مفصلة وصف المنتج

اسم المنتج:	موصل محوري من النوع N	طلاء:	مطلي بالذهب / مطلي بالنيكل
عائق:	50Ω	نطاق التردد:	DC ~ 11 جيجا هرتز
النموذج:	N-J206G-1	الجنس:	أنثى
إبراز:	نوع اللحام رابط RF Coaxial,N الجهاز الذكورية اللاسلكية RF,CXN3450 ربط كوكسيال RF , N Male RF Coaxial Connector , CXN3450 RF Coaxial Connector

N وصلة كوكسيال RF الذكورية لنوع طلاء الكابلات CXN3450/MF740A

موصلات النوع N هي نوع من موصلات المحورية المتداخلة المعروفة بخصائصها الممتازة لمكافحة الاهتزاز والأداء الكهربائي ، مع نطاق تردد نموذجي يصل إلى 11 غيغاهرتز.يمكنهم العمل بفعالية حتى 18 غيغاهرتزهذه الموصلات متعددة الاستخدامات ومطابقة مع أنواع مختلفة من كابلات RF ، مما يجعلها تستخدم على نطاق واسع في الصناعات مثل الطيران والفضاء الجوي وأنظمة الرادار والاتصالات بالموجات الدقيقة ،الاتصالات الرقمية، وأدوات الاختبار والقياس.

المواصفات

ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.

الخصائص الكهربائية
عائق	50Ω
نطاق التردد	DC ~ 11GHz ((ماكس.18GHz)
الجهد القياسي	1000VRMS* ((Max.Sea Level)
الكهرباء المقطوعة مقاومة الجهد	1500VRMS* ((max.Sea Level)
مقاومة العزل	≥5000MΩ
المقاومة المركزية	الموصل الخارجي	≤0.5mΩ
	موصل مركزي	≤1.5mΩ
VSWR	≤1.3
الخصائص المادية والميكانيكية
مدرب المركز	ذكر	النحاس المصفوف بالذهب
	الإناث	الفوسفور البرونزية، مطلية بالذهب
اتصال مرن	الفوسفور البرونز	المصفوفة بالنيكل
الغلاف / السكن	النحاس الفولاذ المقاوم للصدأ	المصفوفة بالذهب
مشبك الكابلات	النحاس	ملفوفة بالنيكل
عازل	PTFE
غسيل	مطاط السيليكون
المدى الطويل	500 دورة

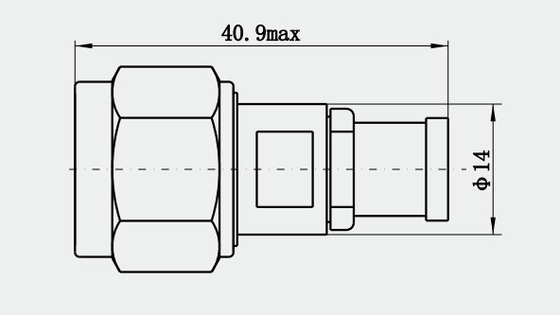

رسم مفصل

N وصلة كوكسيال RF الذكورية لنوع طلاء الكابلات CXN3450/MF740A 0

N وصلة كوكسيال RF الذكورية لنوع طلاء الكابلات CXN3450/MF740A 1

الخصائص:

1الموصل الخارجي: عادة ما يكون مصنوعا من مواد معدنية، مع الموصلات الكهربائية الجيدة والقوة الميكانيكية، وليس فقط كدائرة نقل الإشارة،ولكنها تلعب أيضا دورا في تثبيت وحماية الأجزاء الداخلية.
2- الموصل الداخلي: مصنوع أيضاً من مواد معدنية، والموصل الخارجي معاً يشكل قناة نقل الإشارة،يجب أن يضمن التصميم أن نقل الإشارة منخفض الخسارة وكفاءة عالية.
3العازل: يقع بين الموصلات الداخلية والخارجية، ويستخدم لعزل الاثنين، لمنع إشارة الدائرة القصيرة، وعادة ما يتم اختيار المواد الاستقرار الكهربائي الثابت،مقاومة جيدة للحرارة.
4آلية القفل: استخدام وصلات متداخلة ، من خلال دوران القفل لتحقيق اتصال سريع وموثوق به ،هذا التصميم يجعل المرفق في الاهتزاز أو الصدمة البيئة يمكن أيضا الحفاظ على اتصال مستقر.

التطبيقات:

1معدات الاتصالات اللاسلكية: أجهزة الاتصال اللاسلكية من نوع N تلعب دورًا مهمًا في معدات الاتصالات اللاسلكية ، مثل المحطات الأساسية وأنظمة الهوائيات ،معدات نقل الميكروويف الخخصائص نقل النطاق النطاق العريض وأداء الخسارة المنخفضة لضمان نقل إشارة مستقرة.

2المعدات الإلكترونية للسيارات: مع تحسين الإلكترونيات للسيارات ، يتم استخدام موصلات النوع N أيضًا في رادار السيارات وأنظمة الملاحة ،الشحن اللاسلكي والمعدات الأخرى لتلبية الطلب على نقل الإشارات عالية التردد.

3الأجهزة الطبية: في مجال الأجهزة الطبية ، يمكن استخدام أجهزة الاتصال اللاسلكية من نوع N لمتصالح الكابل اللاسلكي من أجل المراقبة اللاسلكية للأجهزة الطبية ، ونقل البيانات ، إلخ.لضمان الدقة والبيانات الطبية في الوقت الحقيقي.
