N عقدة مصطفية الاتصال الكوكسي الراديوي الإناث من الفولاذ المقاوم للصدأ للكابل MF147A/MF147B
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز (بحد أقصى 18 جيجا هرتز) |
| النموذج: | ن-K416G | VSWR: | ≤1.3 |
| إبراز: | مصعد العصابة RF المرفق المحوري,N عبارة عن موصل مكافئ RF إناثي,رابط كوكسيال من الفولاذ المقاوم للصدأ,N Female RF Coaxial Connector,Stainless Steel RF Coaxial Connector |
||

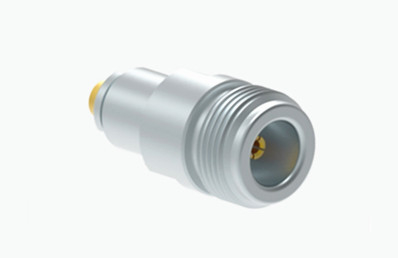

N عقدة مصطفية الاتصال الكوكسي الراديوي الإناث من الفولاذ المقاوم للصدأ للكابل MF147A/MF147B
الاتصالات من النوع N هي اتصالات محاورية متداخلة معروفة بقدراتها القوية لمكافحة الاهتزاز والخصائص الكهربائية الممتازة ، مع نطاق تردد نموذجي يصل إلى 11 غيغاهرتز.مع ذلك، يمكنهم دعم ترددات تصل إلى 18 غيغاهرتز. يضمن تصميم الاقتراب المتداخل ضوضاء منخفضة ومقاومة عالية للصدمات والاهتزازات. تلتزم موصلات LTI N بمعايير MIL-C-39012.هذه الاتصالات متوافقة مع مختلف كابلات RF وتستخدم على نطاق واسع في الصناعات مثل الطيران، الطيران والفضاء، أنظمة الرادار، الاتصالات بالموجات الدقيقة، الاتصالات الرقمية، وأدوات الاختبار والقياس.
نحن نقدم خيارات تخصيص لمجموعة متنوعة من موصلات النوع N والمحولات لتلبية متطلبات العملاء المتنوعة. سواء كنت بحاجة إلى تكوينات مستقيمة أو زاوية مستقيمة،صلّة الجهاز أو صلّة الجدار، يمكننا تخصيص الحلول لاحتياجاتك الخاصة.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس،
ملفوفة بالنيكل |
| الإناث | الفوسفور البرونز
ملفوفة بالنيكل |
|
| اتصال مرن | الفوسفور البرونز | ملفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ |
ملفوفة بالنيكل |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

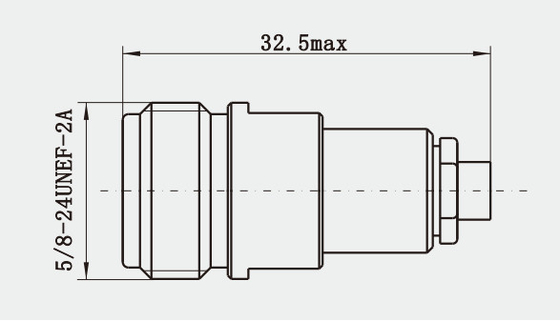

رسم مفصل
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
الخصائص:
1نقل عرض النطاق الترددي الواسع: يدعم مجموعة واسعة من ترددات الإشارة، تتراوح من 0 إلى 11GHz، ويمكن أن يغطي النوع المحسن حتى 18GHz،تلبية احتياجات مجموعة متنوعة من تطبيقات RF.
2خسارة منخفضة: باعتماد مواد عالية الجودة وعملية تصنيع دقيقة، فإن الخسارة الناتجة أثناء نقل الإشارة منخفضة للغاية.مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
3. الحماية العالية: عادة ما تكون الغلاف مصنوعة من مادة معدنية ذات أداء محمي كهرومغناطيسي جيد ،والتي يمكن أن تمنع بشكل فعال تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة.
4• متانة قوية: بعد المعالجة الخاصة والاختبار ، يمكن أن تعمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية ودرجة حرارة منخفضة ورطوبة ، إلخ).) ولها عمر خدمة طويل.
التطبيقات:
1الفضاء الجوي: يمتلك مجال الفضاء الجوي متطلبات عالية للغاية للأداء للموصلات ، ويتم استخدام موصلات الراديو اللاسلكي على نطاق واسع في اتصالات الأقمار الصناعية وأنظمة الرادارالملاحة الجوية وغيرها من الأنظمة الرئيسية لمدى موثوقيتها العالية، مقاومة درجات الحرارة العالية، مقاومة الاهتزاز وخصائص أخرى.
2أجهزة البث والتلفزيون: في نظام البث والتلفزيون، يتم استخدام موصلات الكابل اللاسلكي اللاسلكي من النوع N لربط أجهزة الإرسال والمستقبلات.الهوائيات والمعدات الأخرى لضمان نقل إشارات البث والتلفزيون عالية الجودة.
3الأتمتة الصناعية: في نظام التحكم في الأتمتة الصناعية، يمكن استخدام موصلات من النوع N لربط مختلف أجهزة الاستشعار،أجهزة التحكم والتحكم لتحقيق نقل البيانات السريع وتنفيذ تعليمات التحكم بدقة.
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
نحن نتطلع إلى تلقي استفسارك في أقرب وقت ممكن. يرجى الاتصال بنا ما تحتاج ((طول الكابل / المرفق) حتى نتمكن من تقديم لك SPEC، وأفضل الجودة والخدمة،سعر تنافسي، استجابة في الوقت المناسب، التسليم في الوقت المناسب
