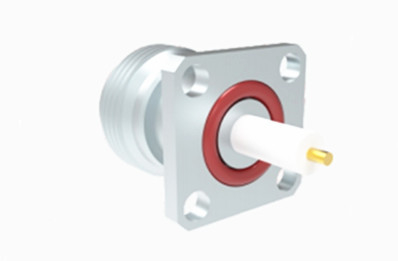

النوع N الإناث 4 ثقوب فلانج ميكرو شريط RF اللاصق المقاوم مع غسيل المطاط السيليكوني القوي
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| الجنس: | أنثى | الغسيل: | مطاط سيليكون |
| المدى الطويل: | 500 دورة | نمط الجسم: | مستقيم |
| إبراز: | 4-hole Flange RF Coaxial Connector (موصلاً مكافئًا للرأس),جهاز اتصال مكوكي للفيروسات اللاسلكية,Micro-strip RF Coaxial Connector |
||
نوع N إمرأة 4-حفرة فلانج ميكرو شريط ربط RF كوكسيال
الاتصالات من النوع N هي الاتصالات المتجانسة التي تستخدم آلية ربط متداخلة ، مما يوفر مقاومة ممتازة للهزات وأداء كهربائي متفوق.أنها تعمل عادة في نطاق تردد 11 غيغاهرتز ولكن يمكن أن تدعم ترددات تصل إلى 18 غيغاهرتزهذه الموصلات متعددة الاستخدامات ومطابقة مع أنواع مختلفة من كابلات RF ، مما يجعلها تستخدم على نطاق واسع في الصناعات مثل الطيران والفضاء الجوي وأنظمة الرادار والاتصالات بالموجات الدقيقة ،الاتصالات الرقمية، ومعدات الاختبار والقياس.
نحن نقدم خيارات تخصيص لمجموعة متنوعة من موصلات النوع N و المكيفات لتلبية متطلبات العملاء المحددة سواء كنت بحاجة إلى موصلات مستقيمة أو زاوية مستقيمةتشكيلات تركيب الجهاز أو تركيبات تركيب الجدران، يمكننا تخصيص منتجاتنا لتتناسب مع احتياجاتك.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |

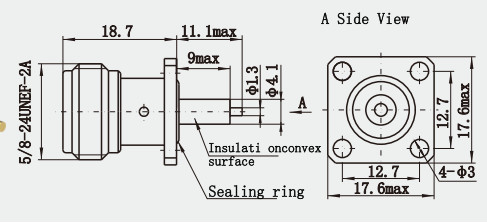

رسم مفصل
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |
الخصائص:
1هيكل صلب: الموصولات من النوع N لها تصميم هيكلي صلب وهي مناسبة لبيئات العمل القاسية أو مناطق الاختبار التي تتطلب إغلاق وتفكيك متكرر.
2الاتصال بالخيوط: يتم توصيل الاتصالات من النوع N للاتصال السريع والموثوق به عن طريق القفل الدواري.هذا التصميم يسمح للواصل للحفاظ على اتصال مستقر حتى في بيئات الاهتزاز أو الصدمة.
3الحماية الجيدة: عادة ما تكون قشرة رابط N مصنوعة من مادة معدنية.الذي يمتلك أداءً جيدًا للدرع الكهرومغناطيسي ويمكنه منع تأثير التداخل الكهرومغناطيسي الخارجي على نقل الإشارة بفعالية.
التطبيقات:
1معدات الاتصالات: يتم استخدام موصلات النوع N على نطاق واسع في معدات الاتصالات اللاسلكية ، مثل المحطات الأساسية وأنظمة الهوائيات.مجموعة واسعة من ترددات التشغيل وخسائر منخفضة، الاتصالات من النوع N قادرة على تلبية الطلب على اتصالات RF عالية الأداء في هذه الأجهزة.
2إلكترونيات السيارات: في إلكترونيات السيارات ، تلعب الموصلات N أيضًا دورًا مهمًا.يمكن أن توفر حلول اتصال موثوقة لضمان نقل إشارة مستقرة وموثوقة بين الأجهزة الإلكترونية للسيارات.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| رابط RF MCX/MMCX |
| توجيه الموجات إلى محول مكافئ |
| رابط TNC RF |
| وصلة SMP/SSMP RF |
| وصلة SMA/SSMA RF |
| المفاصل الدوارة الميكروويفية |
| رابط RF من النوع N |
| رابط BNC RF |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
