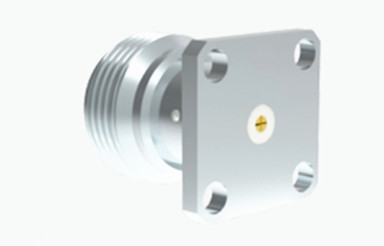

N عقدة إلكترونية إلكترونية إلكترونية إلكترونية45
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | النيكل مطلي |
|---|---|---|---|
| VSWR: | ≤1.3 | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | ن-كفد55 | عائق: | 50Ω |
| إبراز: | N عبارة عن موصل مكافئ RF إناثي,φ0.45 RF رابط كواكسيالي,φ0.45 RF Coaxial Connector |
||
N إصدار إلكتروني إلكتروني إلكتروني إلكتروني45
تم تصميم و تصنيع الموصلات من سلسلة N وفقًا لميل-سي-39012 ، وتتميز بالاتصالات المتداخلة و تستخدم الهواء كمادة كهربائية.أنها توفر أداء كهربائي متميز حتى 11 جيجاهرتزيمكن لموصلاتنا الدقيقة أن تدعم ترددات تصل إلى 18 غيغاهرتز ويمكن تكييفها مع كابلات ترددات لاسلكية مختلفةموثوقية عالية، وعرض النطاق الترددي الواسع، مما يجعلها تستخدم على نطاق واسع في الصناعات مثل الطيران، والفضاء، والرادار، والاتصالات بالموجات الدقيقة، والاتصالات الرقمية، وقياس الموجات الدقيقة.يستخدم عادةً رابط N كصلة واجهة اختبار، يتم دمجها على نطاق واسع في العديد من أدوات الاختبار.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| عازل | PTFE | |
| غسيل | مطاط السيليكون | |
| المدى الطويل | 500 دورة | |

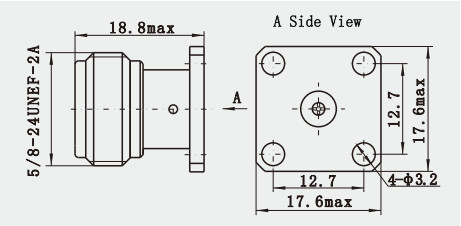

رسم مفصل
الخصائص
1خسارة منخفضة: باستخدام المواد عالية الجودة وعملية التصنيع الدقيقة، الموصلات من النوع N تنتج خسارة منخفضة جدا في عملية نقل الإشارة،مما يساعد على تحسين كفاءة وجودة نقل الإشارة.
2- متانة قوية: بعد المعالجة الخاصة والاختبار، الاتصالات من النوع N قادرة على العمل بشكل مستقر في ظل ظروف بيئية قاسية (مثل درجة حرارة عالية، درجة حرارة منخفضة، الرطوبة، الخ.) ولديها عمر خدمة طويل.
3التوافق الجيد: الاتصالات N متوافقة مع العديد من أنواع الكابلات ، بما في ذلك الكابلات شبه الصلبة والكابلات المرنة ، وما إلى ذلك ، مما يجعلها أكثر استخدامًا في التطبيقات العملية.
التطبيقات
1الأجهزة الطبية: يتم استخدام موصلات النوع N أيضًا في مجال الأجهزة الطبية لتوفير اتصالات موثوقة لنقل إشارات RF في المعدات الطبية.هذا يتطلب اتصالات بدرجة عالية من الدقة والموثوقية لضمان التشغيل السليم للمعدات الطبية.
2الطيران: في مجال الطيران ، يمتلك مكونات N مجموعة واسعة من التطبيقات. يمكن أن تلبي احتياجات معدات الطيران للكفاءة العالية ،وصلات عالية الموثوقية لضمان التشغيل المستقر للمعدات في البيئات القاسية.
كتالوج المنتج
| محول الراديو الراديو |
| مجموعات كابلات RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| وصلة SMA/SSMA RF |
| وصلة SMP/SSMP RF |
| رابط RF MCX/MMCX |
| رابط TNC RF |
| رابط RF من النوع N |
| رابط BNC RF وصلات الموجة المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
