رابط مكوكي راديوي نسائي من النوع N عالي الأداء للاتصالات
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| اسم المنتج: | N نوع المخروط المحوري RF | طلاء: | مطلي بالذهب / مطلي بالنيكل |
|---|---|---|---|
| عائق: | 50Ω | نطاق التردد: | DC ~ 11 جيجا هرتز |
| النموذج: | N-KFD383 | الجنس: | أنثى |
| إبراز: | نوع N الاتصال الكوكسي الرواديوي الإناثي,رابط مكوكي عالي الأداء,الاتصالات الاتصالات اللاسلكية اللاسلكية,High Performance RF Coaxial Connector,Communication RF Coaxial Connector |
||

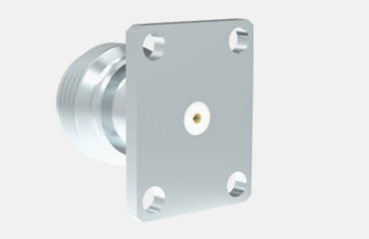

رابط مكوكي راديوي نسائي من النوع N عالي الأداء للاتصالات
الاتصالات من النوع N هي الاتصالات المتجانسة المتداخلة المعروفة بقدراتها القوية لمكافحة الاهتزاز والخصائص الكهربائية المتفوقة ، والتي تدعم عادة الترددات تصل إلى 11 غيغاهرتز.وصلاتنا المتقدمة من النوع N تمدد هذا النطاق إلى 18 غيغاهرتزهذه الموصلات متعددة الاستخدامات ومتوافقة مع أنواع مختلفة من كابلات RF ، مما يجعلها تستخدم على نطاق واسع في الصناعات مثل الطيران ، والفضاء ، وأنظمة الرادار ، والاتصالات بالموجات الدقيقة ،الاتصالات الرقمية، ومعدات الاختبار والقياس. نحن نقدم خيارات تخصيص لأنواع مختلفة من الموصلات النوع N والمحولات لتلبية متطلبات العملاء المحددة،ما إذا كنت بحاجة إلى تكوينات مستقيمة أو زاوية مستقيمة، إرفاق الحاجز أو إرفاق الحاجز.
المواصفات
ملاحظة:تستند البيانات المحددة للنموذج إلى البيانات الواردة في ورقة مواصفات المنتج.
| الخصائص الكهربائية | ||
| عائق | 50Ω | |
| نطاق التردد | DC ~ 11GHz ((ماكس.18GHz) | |
| الجهد القياسي | 1000VRMS* ((Max.Sea Level) | |
| الكهرباء المقطوعة مقاومة الجهد | 1500VRMS* ((max.Sea Level) | |
| مقاومة العزل | ≥5000MΩ | |
| المقاومة المركزية | الموصل الخارجي | ≤0.5mΩ |
| موصل مركزي | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| الخصائص المادية والميكانيكية | ||
| مدرب المركز | ذكر | النحاس المصفوف بالذهب |
| الإناث | الفوسفور البرونزية، مطلية بالذهب | |
| اتصال مرن | الفوسفور البرونز | المصفوفة بالنيكل |
| الغلاف / السكن | النحاس الفولاذ المقاوم للصدأ | المصفوفة بالذهب |
| مشبك الكابلات | النحاس | ملفوفة بالنيكل |
| غسيل | مطاط السيليكون | |
| عازل | PTFE | |
| المدى الطويل | 500 دورة | |

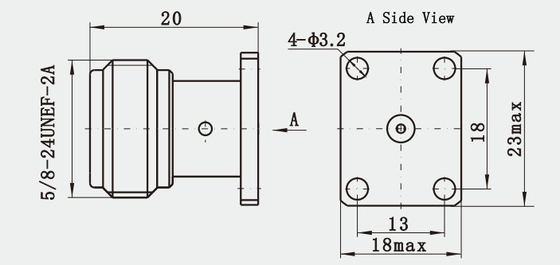

رسم مفصل
الخصائص:
1نسبة موجة الجهد الثابت (VSWR): هذا أحد المؤشرات المهمة لقياس تفوق الموصلات.
خصائص المواد
2مادة الموصل الخارجي: عادة ما يكون الموصل الخارجي لموصلي النوع N مصنوعًا من الفولاذ المقاوم للصدأ ، والذي عادة ما يكون أكثر متانة ، ولكن أيضًا أكثر تكلفة في التصنيع.
3الاتصال: N الاتصالات الخيوط، والتي توفر قوة ميكانيكية جيدة والاستقرار.
التطبيقات:
1نظام الرادار: بسبب بنيته الصلبة ، تعمل موصلات N بشكل جيد في أنظمة الرادار ويمكن أن تتحمل نقل طاقة كبيرة.
2الاتصالات عبر الأقمار الصناعية: يتم استخدام موصلات N على نطاق واسع في أنظمة الاتصالات عبر الأقمار الصناعية ، ودعم نقل إشارات النطاق عالية التردد.
3أدوات قياس الموجات الدقيقة: يتم استخدام موصلات N عادة في أدوات قياس الموجات الدقيقة التي تتطلب استقرار التردد العالي وأداء الحماية.
4معدات اختبار المختبر: موصلات النوع N مناسبة لمعدات اختبار المختبر ، وخاصة في مجال الاختبار الذي يتطلب إغلاق وتفكيك متكرر.
كتالوج المنتج:
| محول الراديو الراديو |
| مجموعات كابلات RF |
| وصلة SMA/SSMA RF |
| رابط سلسلة J30J |
| المفاصل الدوارة الميكروويفية |
| توجيه الموجات إلى محول مكافئ |
| رابط RF MCX/MMCX |
| وصلة SMP/SSMP RF |
| الأختام الحجرية من الزجاج إلى المعدن |
| رابط TNC RF |
| رابط RF من النوع N |
| أجهزة توصيل الموجات المليمترية ((2.4mm، 2.92mm) |
التعبئة والتسليم:
* علبة الصادرات القياسية
* وفقا لمتطلبات العملاء
ملاحظة:
لدينا أكثر من 10000 نوع مننوع N المرفق، إذا لم يتم العثور على المرفق الذي تستخدمه، يرجى الاتصال بنا مع تفاصيل..
